Резьба

Одним из самых важных элементов конструкции крепёжных изделий является резьба. Форма этого элемента описывается довольно сложной формулировкой и по-разному в различной технической литературе. Например: «Резьба - это поверхность, образованная при винтовом движении произвольного плоского контура по цилиндрической или конической поверхности» или «Резьба – это чередующиеся выступы и впадины на поверхности тел вращения, расположенные по винтовой линии». Соединение деталей с помощью резьбы называется резьбовым соединением. Резьбовое соединение – наиболее популярный в крепёжной технике тип соединения.

Вы можете узнать о том, какие могут возникнуть ошибки при выборе дюймового крепежа.

Так как форма резьбы довольно сложная, то в стандартах на неё присутствует довольно большое количество размеров, задающих её форму. В стандартах на крепёжные изделия с резьбой задаются обычно вид резьбы и следующие её размеры:

  • номинальный диаметр резьбы – диаметр описанной окружности вокруг вершин наружной резьбы или впадин внутренней.;
  • шаг резьбы — расстояние между соответствующими точками двух соседних витков, измеренное параллельно оси резьбы;
  • поле допуска резьбы (чаще всего в стандартах на крепёжные изделия встречается 6g для наружной резьбы и 6Н для внутренней, но могут быть и другие в зависимости от требований к резьбовому соединению: с натягом или свободному).

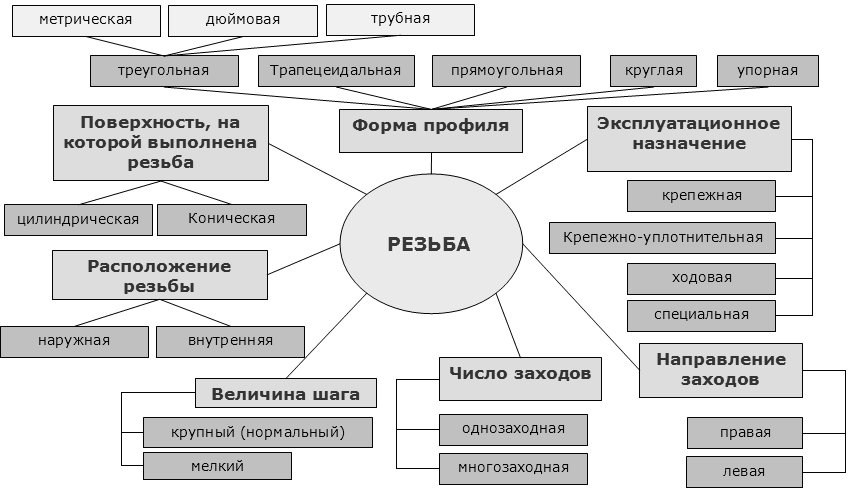

В ассортименте компании ОПМ представлены изделия с различными видами резьбы:

  • по форме профиля (метрическая М и дюймовая UN с углом профиля 60°, дюймовая BS с углом 55°, резьба саморезов с углом профиля 60° и 30°, трапецеидальная резьба);
  • по форме образующей поверхности (цилиндрические: метрические М, дюймовые UN и BS, трубные G и резьбы саморезов; конические: метрические МК, конические трубные R);
  • по числу заходов (однозаходная у всего метрического и дюймового крепежа и двухзаходная у саморезов по металлу для гипсокартона);
  • по направлению резьбы (правая: у саморезов, дюймовой, трубной резьбы и большинства метрической; левая: у некоторых изделий с метрической резьбой, у талрепов);
  • по системе измерений (метрическая и дюймовая).

Наиболее популярные в крепёжной технике резьбы:

  • Стандартная метрическая резьба задаётся наружным или внутренним (для гаек) диаметром и шагом резьбы в миллиметрах. В зависимости от размеров шага метрическая резьба может быть основной/крупной и мелкой (несколько уровней). Значения диаметров и шага резьбы регламентируются стандартом на метрическую резьбу. Профиль такой резьбы имеет угол 60°.
  • Стандартная дюймовая резьба задаётся наружным или внутренним (для гаек) диаметром в дюймах и шагом резьбы в единицах, означающих количество витков резьбы на отрезке в 1 дюйм (~25,4 мм), то есть в 1/inch. Дюймовая резьба может иметь угол профиля 60° (Unified National - американский стандарт) и 55° (British Standard - британский стандарт). Крупная/основная американская резьба обозначается UNC, а мелкая – UNF. Кроме этого, встречаются обозначения такой резьбы и с другими более мелкими шагами: UNS и UNEF. Менее популярная дюймовая британская резьба с крупным/основным шагом резьбы обозначается BSW, а мелкая – BSF.
  • Стандартная трубная резьба задаётся диаметром условного прохода трубы в дюймах, профиль такой резьбы имеет угол 55°, как у резьбы по британскому стандарту BS. Цилиндрическая трубная резьба обозначается буквой G, а коническая – R. Часто используются соединения трубной конической наружной резьбы с трубной цилиндрической внутренней резьбой.
