DIN 404 Винт с отверстиями в головке
Характеристики / Таблица параметров / Купить
| Тип изделия: | Болты и винты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | винты |
| Тип материала: | A1 / A2 / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / без покрытия |
| Класс прочности/твердость: | 5.8 |
| Тип резьбы: | метрическая |
| Вид упаковки: | шт |
| Цена: | от 40,05 руб. / шт |
Аналоги* стандарта
- ОПМ 101002 - Винт пломбировочный.
Рассчитать вес
Аналоги DIN 404
- Цена:
от 1,00 руб. / кг - 2 позиции

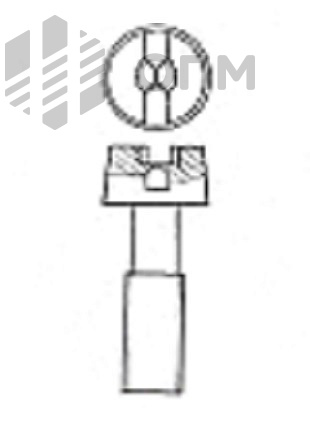

ОПМ 101002 Винт пломбировочный
- машиностроительный крепеж
- Тип изделия:
пломбировочные винты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Винт DIN 404 — крепёжное изделие с цилиндрической головкой увеличенного типа. Обладает прямым шлицем и 2-мя радиальными отверстиями, расположенными накрест (для опломбирования или фиксации контровочной проволокой) Тип нанесенной резьбы: метрическая, полная.
Крепеж используется как «пломбировочный»: позволяет предотвратить несанкционированный доступ к объектам (например, к счётчикам, механизмам или закрытым узлам). Может также применяться для фиксации соединений с помощью контровочной проволоки для регулировки зазоров, защиты резьбового соединения от самопроизвольного раскручивания.
Материалы изготовления – углеродистая сталь, класса прочности 5,8. В качестве покрытия для винтов DIN 404 применяется гальваническая оцинковка. Толщина и тип покрытия подбираются в соответствии с условиями эксплуатации — для защиты от коррозии и увеличения срока службы.
Доступные размеры: диаметр резьбы от M2 до M10, длина стержня от 4 до 60 мм. Винты с радиальными отверстиями DIN 404 есть в наличии на складе ОПМ. По вопросам оптовых и мелкооптовых поставок, актуальных цен и условий сотрудничества обращайтесь к нашим специалистам. Основные наши покупатели – это компании, занимающиеся продажей метизов оптом.

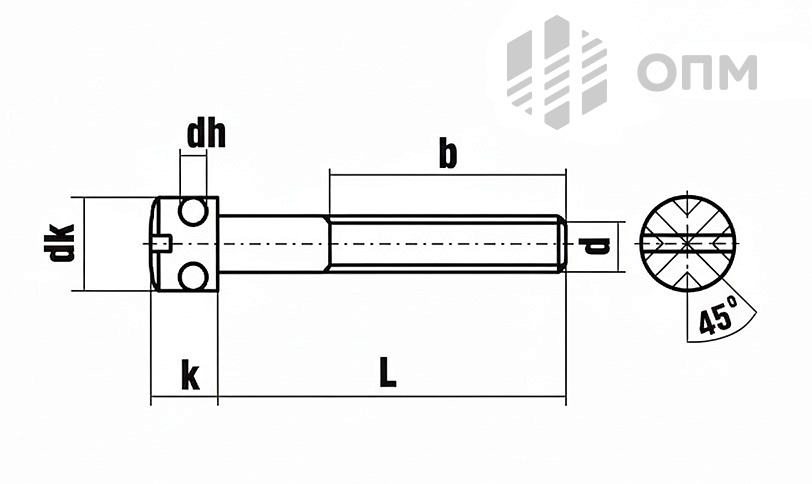

- d - номинальный диаметр резьбы
- b - длина резьбы винта
- dh - диаметр радиальных отверстий в головке
- dk - диаметр головки винта
- k - высота головки винта
- l - длина винта.
| d | M2 | M3 | M4 | M5 | M6 | M8 | M10 |
| b | 16 | 19 | 22 | 25 | 28 | 34 | 40 |
| dh | 1,2 | 1,5 | 2 | 2,5 | 3 | 4 | 16 |
| dk | 3,8 | 5,5 | 7 | 8,5 | 10 | 13 | 5 |
| k | 3 | 4 | 5 | 6,5 | 8 | 10 | 12,5 |
| L | | | | | | | |
| 4 | v | v | |||||
| 5 | v | v | v | ||||
| 6 | v | v | v | ||||
| 8 | v | v | v | v | v | ||
| 10 | v | v | v | v | v | v | |
| 12 | v | v | v | v | v | ||
| 16 | v | v | v | v | v | v | |
| 20 | v | v | v | v | v | v | |
| 25 | v | v | v | v | v | v | |
| 30 | v | v | v | v | v | v | |
| 35 | v | v | v | ||||
| 40 | v | v | v |
