Шайба стопорная

Компания ОПМ предлагает приобрести стопорные шайбы оптом. Их применяют для механической фиксации на валах и в круглых отверстиях, как специальные элементы крепления, как правило, с пружинными свойствами. В технической литературе изделия так и называют стопорными шайбами. В российских ГОСТах эти элементы имеют также следующие названия: кольца (шайбы) пружинные, шайбы упорные, кольца упорные, кольца установочные. Большинство таких элементов фиксации удерживаются на элементах конструкции за счет сил упругости.

Стопорные шайбы и подобные им элементы предполагают осевой монтаж при сборке конструкции с установкой в проточенную канавку. При осевом монтаже должно быть выполнимо перемещение стопорной шайбы вдоль оси до требуемого местоположения, что обычно возможно при разобранной конструкции.

Часто стопорные шайбы применяются при установке радиальных подшипников качения, так как при установке подшипника на вал или в корпус посадки с натягом все-таки недостаточно для предотвращения осевого перемещения подшипника. Кроме того, изделия могут применяться для крепления направляющих ступенчатых колонок в узлах штампов для листовой штамповки. Примеры этих применений приведены в ГОСТ 13119-81.

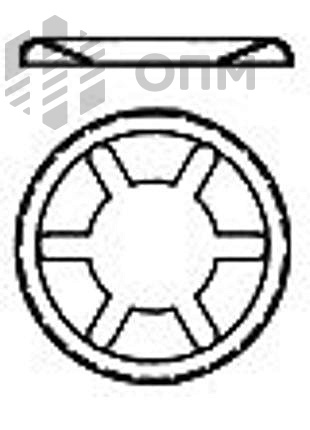

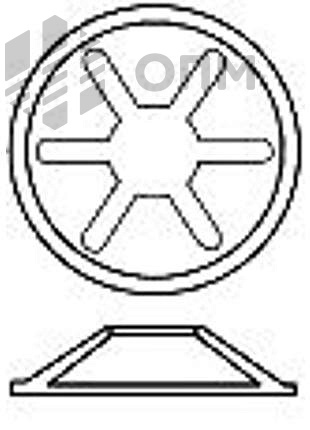

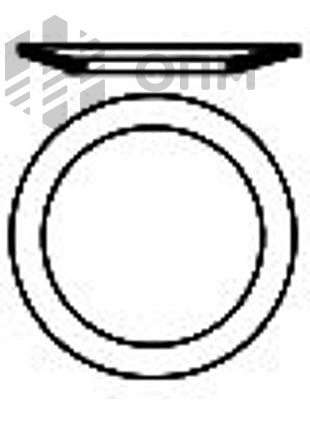

Разработчики конструкций должны учитывать недостаток крепления стопорными шайбами – ослабление деталей кольцевыми выточками, уменьшающими сечение осевой детали. При этом следует отметить, что также существуют стопорные кольца для гладких валов или гладких отверстий без проточки – так называемые бесканавочные или храповые стопоры, по форме представляющие собой конические шайбы с внутренними или наружными лапками.
