Болт откидной DIN 444
Характеристики / Таблица параметров
| Тип изделия: | Болты и винты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | откидные болты |
| Тип материала: | A2 / A2-50 / A4 / Ms (латунь) / Steel (сталь) |
| Тип покрытия: | Oxide (оксидное) / Zn (цинк) / Zn yellow pass. / flZnyc|Znncl 480h / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 10.9 / 12.9 / 4.6 / 4.8 / 5.6 / 8.8 |
| Форма: | A / B / LB / LH / S / полн. резьба |
| Тип резьбы: | метрическая |
| Длина резьбы: | полная |
| Вид упаковки: | шт |
Формы исполнения
- Форма A
- Форма B
- Форма C
Аналоги* стандарта
- ГОСТ 3033-79 Откидной болт, классов точности В и С
- ГОСТ 14724-69 Откидной болт для станочных приспособлений
- ГОСТ 14725-69 Откидной болт с трапецеидальной резьбой
Рассчитать вес
Аналоги DIN 444
- Цена:
от 724 руб. / шт - 43 позиции
ГОСТ 14724-69 Болт откидной
- машиностроительный крепеж
- Тип изделия:
откидные болты
- 1 позиция
ГОСТ 14725-69 Болт откидной
- машиностроительный крепеж
- Тип изделия:
откидные болты
- Цена:
от 1 руб. / шт - 248 позиций
ГОСТ 3033-79 Болт откидной
- машиностроительный крепеж
- Тип изделия:
откидные болты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Болт откидной DIN 444 выпускается с полной и неполной резьбой. Изделие достаточно широко применяется в узлах автомобильной техники, в качестве вспомогательного элемента резьбового соединения. Кроме того откидной болт служит, как съемный фиксатор различных крышек. Мы предлагаем эти изделия с диаметрами M8, M10, M12, M16 и прочие.
В соответствии со своим стандартом, данный крепежный элемент может быть выполнен в трех формах: A, B, C.
Откидные болты изготавливаются из углеродистой стали различных классов прочности. Возможны варианты, как и с гальваническим цинковым покрытием, так и без покрытия вовсе. Если планируется эксплуатация откидных болтов DIN 444 с прямым воздействием внешней среды, например на улице, в экстремальных погодных условиях – применяются болты из аустенитной нержавеющей стали А2.
Все вопросы или пожелания вы можете задать или оставить, воспользовавшись формой обратной связи на нашем сайте. Кроме того, наши опытные консультанты с удовольствием с вами пообщаются на тему выбора болта DIN 444 – какой материал, покрытие или класс прочности необходим именно в вашем конкретном случае – остается лишь связаться с нами по телефону в любое рабочее время.
Аналогичные* откидные болты стандартизованы по российский системе ГОСТ:
- ГОСТ 14724-69 Откидной болт для станочных приспособлений;
- ГОСТ 14725-69 Откидной болт с трапецеидальной резьбой;
- ГОСТ 3033-79 Откидной болт, классов точности В и С. Данный болт выполняется в 3-х исполнениях:
- Болт с круглой головкой;
- Болт с круглой головкой и с отверстием под шплинт;
- Болт с вилкой.

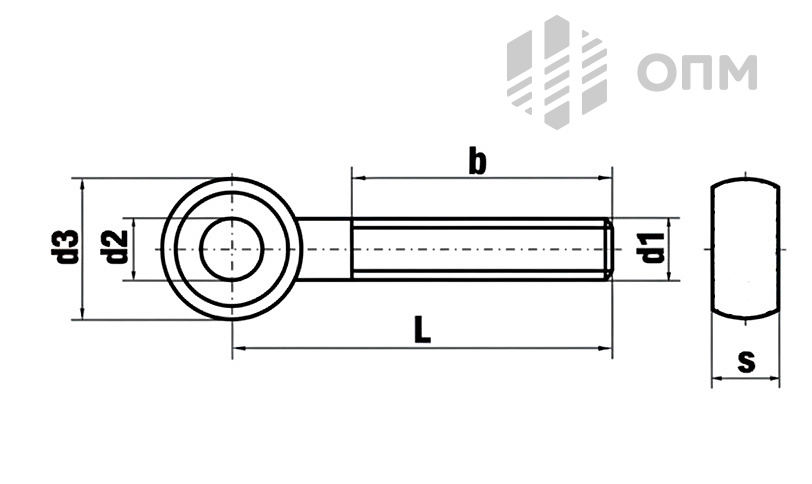

| d1/L | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M36 |
| b | 16 | 18 | 22 | 25 | 30 | 38 | 46 | 54 |
| 65 | 78 |
| b до 120mm | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 | 66 | 78 |
| b до 200mm | - | 24 | 28 | 32 | 36 | 44 | 52 | 60 | 66 | 72 | 84 |
| b более 200mm | - | - | - | - | 49 | 57 | 65 | 73 | 79 | 85 | 97 |
| d2 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24|25 | 27|28 | 32 |
| d3 | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 | 55 | 65 |
| S А | 8 | 9 | 11 | 14 | 17 | 19 | 24 | 28 | - | 34 | 41 |
| S B | 6 | 7 | 9 | 12 | 14 | 17 | 22 | 25 | - | 30 | 38 |
| 30 | v | v | v | v | v | ||||||
| 35 | v | v | |||||||||
| 40 | v | v | v | v | v | ||||||
| 45 | v | v | v | v | v | ||||||
| 50 | v | v | v | v | v | v | |||||
| 55 | v | v | v | v | v | v | |||||
| 60 | v | v | v | v | v | v | v | ||||
| 65 | v | v | v | v | v | v | |||||
| 70 | v | v | v | v | v | v | v | ||||
| 75 | v | v | v | v | v | v | |||||
| 80 | v | v | v | v | v | v | v | v | |||
| 90 | v | v | v | v | v | v | v | ||||
| 100 | v | v | v | v | v | v | v | v | v | ||
| 110 | v | v | v | v | v | v | v | v | |||
| 120 | v | v | v | v | v | v | v | v | |||
| 130 | v | v | v | v | v | v | v | v | |||
| 140 | v | v | v | v | v | v | v | v | |||
| 150 | v | v | v | v | v | v | v | v | |||
| 160 | v | v | v | v | v | v | v | v | |||
| 170 | v | v | v | v | v | v | |||||
| 180 | v | v | v | v | v | v | v | ||||
| 190 | v | v | v | v | v | v | |||||
| 200 | v | v | v | v | v | v | v | ||||
| 220 | v | v | v | v | v | v | v | ||||
| 240 | v | v | v | v | v | v | v | ||||
| 260 | v | v | v | v | v | v | v | ||||
| 280 | v | v | v | v | v | v | v | ||||
| 300 | v | v | v | v | v | v | v | ||||
| 320 | v | v | v | v | v |
