DIN 603 Болт мебельный
Характеристики / Таблица параметров
| Тип изделия: | Болты и винты |
| Направление: | мебельный крепеж |
| Тип номенклатуры: | мебельные болты |
| Тип материала: | A2 / A4 / Ms (латунь) / Steel (сталь) / полиамид |
| Тип покрытия: | HDG (горячий цинк) / ZP 8 DiSP / Zn (цинк) / Zn black pass. / Zn yellow pass. / black flZnyc/Znncl 480h / black flZnyc/Znncl 720h / flZnyc|Znncl 1000h / flZnyc|Znncl 480h / flZnyc|Znncl 720h / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 10.9 / 12.9 / 4.6 / 4.8 / 5.6 / 5.8 / 8.8 / Gr5 / Gr8 |
| Форма: | UNC / полн. резьба |
| Тип резьбы: | дюймовая UNC / метрическая |
| Длина резьбы: | полная |
| Вид упаковки: | кг / шт |
Аналоги* стандарта
- ГОСТ 7802-81 Болт с квадратным подголовком
- ISO 8677 Винт мебельный.
Рассчитать вес
Скачать DIN 603-ru Аналоги DIN 603
- 124 позиции
ГОСТ 7802-81 Болт с квадратным подголовком
- машиностроительный крепеж
- Тип изделия:
болты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
На наших складах в Санкт-Петербурге постоянно в наличии мебельные болты DIN 603. Изделия выполнены с квадратным подголовком. Полная и неполная резьба, метрического или дюймового исполнения UNC. В производстве болтов для мебели используется углеродистая сталь, классами прочности 3.6, 4.6, 4.8, 8.8 и другими.
Стальные болты DIN 603 обладают видами цинкового покрытия: цинк-ламельное, оцинковка с черной или желтой пассивацией. Изделия из нержавеющей стали, марок A2 и A4 поставляются без покрытия. Прочие материалы изготовления: алюминий, латунь, неметаллические мебельные болты – пластик.
Наши специалисты и технические консультанты готовы подобрать для вас аналоги* DIN 603 отечественного или импортного производства. Кроме того, мы обладаем возможностью выполнять нестандартные мебельные болты по вашим чертежам, эскизам или образцам.

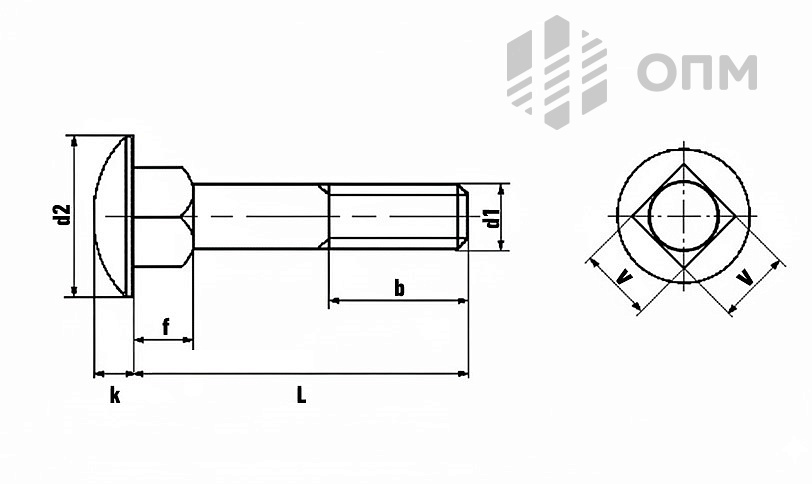

| d | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
| v | 5,48 | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 |
| b до 120 мм | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| b до 200 мм | 22 | 24 | 28 | 32 | 36 | 44 | 52 |
| dk | 13,5 | 16,55 | 20,65 | 24,65 | 30,65 | 38,8 | 46,8 |
| f | 4,1 | 4,6 | 5,6 | 6,6 | 8,75 | 12,9 | 15,9 |
| k | 3,3 | 3,88 | 4,88 | 5,38 | 6,95 | 8,95 | 11,05 |
| 12 | - | v | - | - | - | - | - |
| 16 | v | v | v | - | - | - | - |
| 20 | v | v | v | v | - | - | - |
| 25 | v | v | v | v | v | - | v |
| 30 | v | v | v | v | v | - | - |
| 35 | v | v | v | v | v | v | v |
| 40 | v | v | v | v | v | v | - |
| 45 | v | v | v | v | v | - | v |
| 50 | v | v | v | v | v | v | - |
| 55 | v | v | v | v | - | v | |
| 60 | v | v | v | v | v | v | v |
| 65 | v | v | v | v | v | - | v |
| 70 | v | v | v | v | v | v | v |
| 75 | v | v | v | v | v | - | v |
| 80 | v | v | v | v | v | v | v |
| 90 | - | v | v | v | v | - | v |
| 100 | - | v | v | v | v | v | v |
| 110 | - | v | v | v | v | - | - |
| 120 | - | v | v | v | v | - | - |
| 130 | - | v | v | v | v | v | - |
| 140 | - | v | v | v | - | v | v |
| 150 | - | v | v | v | v | - | - |
| 160 | - | - | v | v | - | - | - |
| 170 | - | - | v | v | v | - | - |
| 180 | - | - | v | v | v | - | - |
| 190 | - | - | - | v | - | - | - |
| 200 | - | - | v | v | v | - | - |
| 220 | - | - | - | v | v | - | - |
| 240 | - | - | - | v | v | - | - |
| 260 | - | - | - | v | v | - | - |
