Винт DIN 6912
Характеристики / Таблица параметров / Купить
| Тип изделия: | Болты и винты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | винты |
| Тип материала: | 40X / A2 / A4 / A4-70 / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / Zn black pass. / Zn yellow pass. / flZnyc|Znncl 480h / без покрытия |
| Класс прочности/твердость: | 10.9 / 12.9 / 8.8 / Gr5 |
| Тип резьбы: | дюймовая UNC / метрическая |
| Вид упаковки: | шт |
| Тип шлица: | HSH |
Аналоги* стандарта
- DIN 912 - Винт с цилиндрической головкой
- DIN 7984 - Винт с низкой цилиндрической головкой
Рассчитать вес
Аналоги DIN 6912
- Цена:
от 1 руб. / шт - 681 позиция
DIN 7984 Винт с низкой цилиндрической головкой и внутренним шестигранником
- машиностроительный крепеж
- Тип изделия:
винты
- Цена:
от 1 руб. / кг,шт - 8503 позиции
DIN 912 Винт с цилиндрической головкой и внутренним шестигранником
- машиностроительный крепеж
- Тип изделия:
винты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Изделие, стандартизованное по DIN 6912, также называют винт с низкой цилиндрической головкой и шестигранным углублением под ключ. Мы обязательно поможем вам с выбором данного элемента крепежа, а также подберем необходимые сопутствующие товары, а при необходимости и аналоги* интересующих вас изделий.
Винт DIN 6912 представляет собой крепежное изделие с низкой цилиндрической головкой, оснащенной шестигранным углублением для ключа. Благодаря такой конструкции его удобно применять в условиях ограниченного пространства, а внутренний шестигранник обеспечивает фиксацию при затяжке с высоким крутящим моментом.
Изготавливается из углеродистой и нержавеющей стали (A2, A4-70, 40X) и выпускается в классах прочности 8.8, 10.9 и 12.9. В зависимости от требований эксплуатации может поставляться без покрытия или с антикоррозийной обработкой, включая белый, желтый и черный цинк, а также цинк-ламельное покрытие.
Основные сферы применения – машиностроение, станкостроение, приборостроение и другие отрасли, где необходимо создать соединение с минимальным выступом головки над поверхностью детали. Используется в механизмах с подвижными частями, а также в конструкциях, требующих скрытого крепежа.
Компания ОПМ предлагает винты DIN 6912 со склада в Санкт-Петербурге. Доставка осуществляется по всей России. Свяжитесь с нами для заказа и уточнения характеристик.

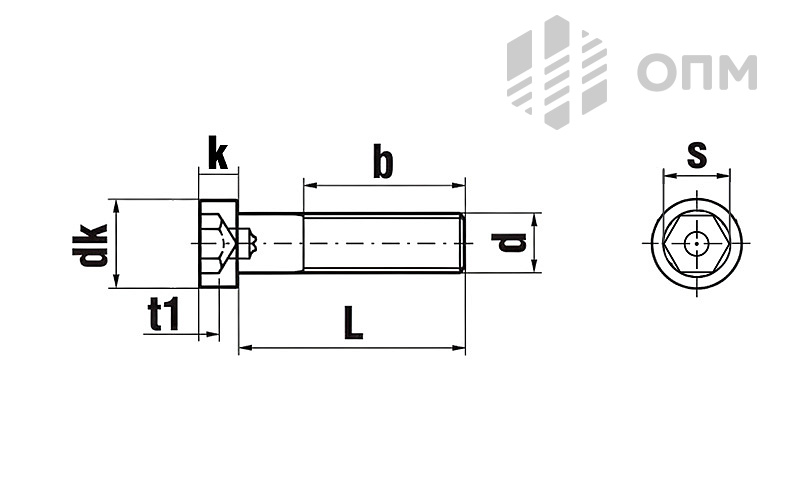

- d - номинальный диаметр резьбы
- dk - диаметр цилиндрической головки
- k - высота головки
- s - размер внутреннего шестигранника под ключ
- b - длина резьбы винта
- t1 - глубина шлица
- l - длина винта до головки.
| d4 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 |
| b | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 |
| dk | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 54 |
| k | 2,8 | 3,5 | 4 | 5 | 6,5 | 7,5 | 8,5 | 10 | 11 | 12 | 13 | 14 | 16 | 17,5 | 19,5 | 21,5 |
| s | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 |
| t1 | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5,5 | 5 | 6,5 | 7 | 7 | 8,5 | 9 | 10 | 11,5 |
| L | ||||||||||||||||
| 10 | v | v | v | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 12 | v | v | v | v | - | - | - | - | - | - | - | - | - | - | - | - |
| 16 | v | v | v | v | v | v | - | - | - | - | - | - | - | - | - | - |
| 20 | v | v | v | v | v | v | v | v | - | - | - | - | - | - | - | - |
| 25 | v | v | v | v | v | v | v | v | v | - | - | - | - | - | - | - |
| 30 | v | v | v | v | v | v | v | v | v | v | - | - | - | - | - | - |
| 35 | v | v | v | v | v | v | v | v | v | v | - | - | - | - | - | - |
| 40 | v | v | v | v | v | v | v | v | v | v | v | - | - | - | - | - |
| 50 | v | v | v | v | v | v | v | v | v | v | v | - | - | - | - | - |
| 60 | - | v | v | v | v | v | v | v | v | v | v | v | - | - | - | - |
| 70 | - | - | v | v | v | v | v | v | v | v | v | v | v | v | - | - |
| 80 | - | - | - | v | v | v | v | v | v | v | v | v | v | v | v | - |
| 90 | - | - | - | - | v | v | v | v | v | v | v | v | v | v | v | v |
| 100 | - | - | - | - | - | v | v | v | v | v | v | v | v | v | v | v |
| 110 | - | - | - | - | - | - | v | v | v | v | v | v | v | v | v | v |
| 120 | - | - | - | - | - | - | v | v | v | v | v | v | v | v | v | v |
| 130 | - | - | - | - | - | - | - | v | v | v | v | v | v | v | v | v |
| 140 | - | - | - | - | - | - | - | v | v | v | v | v | v | v | v | v |
| 150 | - | - | - | - | - | - | - | - | v | v | v | v | v | v | v | v |
| 160 | - | - | - | - | - | - | - | - | - | v | v | v | v | v | v | v |
| 170 | - | - | - | - | - | - | - | - | - | v | v | v | v | v | v | v |
| 180 | - | - | - | - | - | - | - | - | - | v | v | v | v | v | v | v |
| 190 | - | - | - | - | - | - | - | - | - | - | v | v | v | v | v | v |
| 200 | - | - | - | - | - | - | - | - | - | - | v | v | v | v | v | v |
