DIN 6921 Болт с шестигранной головкой и фланцем
Характеристики / Таблица параметров
| Тип изделия: | Болты и винты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | болты |
| Тип материала: | A2 / A4 / Steel (сталь) / Ti (титан) / полиамид |
| Тип покрытия: | HDG (горячий цинк) / Zn (цинк) / Zn black pass. / Zn yellow pass. / black flZnyc/Znncl 480h / black flZnyc/Znncl 720h / dacromet / flZnyc|Znncl 480h / flZnyc|Znncl 720h / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 10.9 / 12.9 / 4.8 / 5.8 / 8.8 / 9.8 / Gr5 / Gr8 |
| Форма: | UNC / полн. резьба |
| Тип резьбы: | дюймовая UNC / мелкая метрическая / метрическая |
| Длина резьбы: | неполная / полная |
| Вид упаковки: | кг / шт |
Альтернативные названия
- Болт с рифлением снизу головки
- Болт с зубцами снизу головки
Формы исполнения
- DIN 6921 рифление снизу головки
- DIN 6921 с зубцами снизу головки
Аналоги* стандарта
- EN 1662 (легкая серия) Болт с уменьшенной шестигранной головкой и фланцем
- EN 1665 (тяжелая серия) Болт шестигранный с фланцем
- ГОСТ ISO 4162-2014 Болт шестигранный
- ГОСТ Р 55739-2013 Болт шестигранный
Рассчитать вес
Скачать DIN 6921-ru Аналоги DIN 6921
- Цена:
от 161 руб. / шт - 17 позиций
EN 1662 Болт с уменьшенной шестигранной головкой и фланцем
- машиностроительный крепеж
- Тип изделия:
болты
- Цена:
от 3653 руб. / шт - 21 позиция
EN 1665 Болт шестигранный с фланцем
- машиностроительный крепеж
- Тип изделия:
болты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Изделие обладает несколькими формами. В зависимости от целей, преследуемых применением болта DIN 6921, необходимо выбирать необходимый вариант данного элемента крепежа. Отметим также, что нижеперечисленные формы являются альтернативой болтов стандарта DIN 6921, так как они частично отличаются от этого стандарта.
DIN 6921 рифление снизу головкиБолт обладает неполной резьбой и шестигранной головкой. При этом есть фланец с рифлением снизу головки.
DIN 6921 с зубцами снизу головкиОригинальной конструкцией предусмотрено наличие фланца с зубцами снизу головки. Болт также имеет неполную резьбу и шестигранную головку.
Рассматриваемые элементы крепежа применяются в разных сферах промышленности. В зависимости от своей эксплуатации болт DIN 6921 и его разновидности эффективны в той или иной степени. Для повышения своих качеств изделие покрывают специальным покрытием, а также выполняют из разных материалов, например, углеродистая сталь, нержавеющая сталь, цветные металлы.
При выборе болта стандарта DIN 6921 необходимо помнить о том, что его аналог* по международному стандарту ISO или ГОСТ может иметь некоторые незначительные различия в своих параметрах и характеристиках. Это касается не только данного изделия, стандартизованного по DIN, но и всего остального крепежа. Поэтому, чтобы исключить возможность появления различных непредвиденных обстоятельств рекомендуем покупать метизы именно того стандарта, в котором вы нуждаетесь.
Примечание к таблице для параметра b:
- 1) Для L до 125 мм;
- 2) Для L от 125 мм до 200 мм;
- 3) Для L от 200 мм.

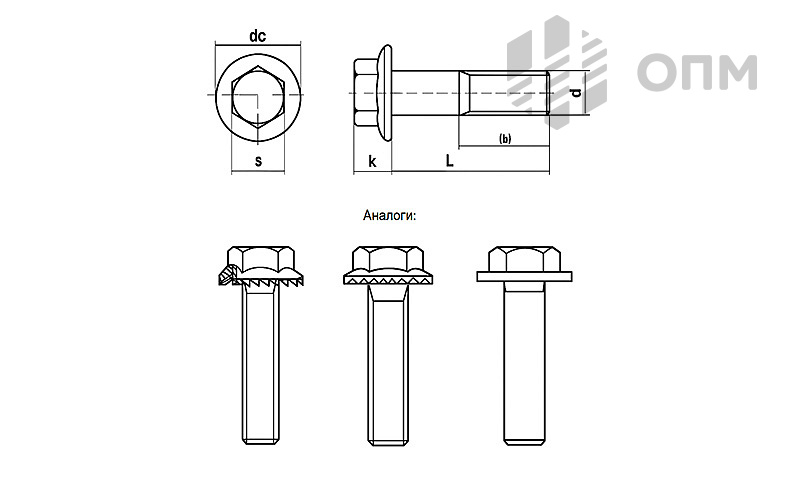

| d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| b 1) | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 |
| b 2) | - | - | 28 | 32 | 36 | 40 | 44 | 52 |
| b 3) | - | - | - | - | - | - | 57 | 65 |
| K max | 5,4 | 6,6 | 8,1 | 9,2 | 11,5 | 12,8 | 14,4 | 17,1 |
| S | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 |
| dc max | 11,8 | 14,20 | 18 | 22,3 | 26,6 | 30,5 | 35 | 43 |
| шаг резьбы | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| 10 | v | |||||||
| 12 | v | v | ||||||
| 16 | v | v | v | |||||
| 20 | v | v | v | v | ||||
| 25 | v | v | v | v | v | |||
| 30 | v | v | v | v | v | v | ||
| 35 | v | v | v | v | v | v | v | |
| 40 | v | v | v | v | v | v | v | v |
| 45 | v | v | v | v | v | v | v | v |
| 50 | v | v | v | v | v | v | v | v |
| 55 | v | v | v | v | v | v | v | |
| 60 | v | v | v | v | v | v | v | |
| 65 | v | v | v | v | v | v | ||
| 70 | v | v | v | v | v | v | ||
| 80 | v | v | v | v | v | v | ||
| 90 | v | v | v | v | v | |||
| 100 | v | v | v | v | v | |||
| 110 | v | v | v | v | ||||
| 120 | v | v | v | v | ||||
| 130 | v | v | v | |||||
| 140 | v | v | v | |||||
| 150 | v | v | ||||||
| 160 | v | v | ||||||
| 180 | v | |||||||
| 200 | v |
~ DIN 6921 Болт с полной резьбой с шестигранной головкой и фланцем с рифлением снизу головки
| d | M6 | M8 | M10 |
| dc max | 14.2 | 18 | 22.3 |
| k max | 6.6 | 8.1 | 9.2 |
| s | 10 | 13 | 15 |
| 10 | v | ||
| 12 | v | v | |
| 16 | v | v | |
| 20 | v | v | v |
| 25 | v | v | v |
| 30 | v |
~ DIN 6921 Болт с полной резьбой с шестигранной головкой и фланцем с зубцами снизу головки
| d | M5 | M6 | M8 | M10 |
| d2 max | 11.2 | 14.2 | 18.2 | 21 |
| k max | 4.3 | 5.5 | 7 | 7.9 |
| s | 8 | 10 | 13 | 15 |
| 8 | v | |||
| 10 | v | v | ||
| 12 | v | v | v | |
| 14 | v | |||
| 16 | v | v | v | v |
| 18 | v | v | ||
| 20 | v | v | v | |
| 25 | v | v | ||
| 30 | v |
~ DIN 6921 Болт с полной резьбой с шестигранной головкой и фланцем с рифлением снизу головки
| d | M5 | M6 | M8 | M10 | M12 | M16 |
| d2 max | 11.2 | 14.2 | 18.2 | 21 | 24 | 31 |
| k max | 4.3 | 5.5 | 7 | 8,5 | 10 | 14 |
| s | 8 | 10 | 13 | 15 | 17 | 22 |
| 10 | v | v | ||||
| 12 | v | v | v | |||
| 14 | v | v | v | |||
| 16 | v | v | v | v | ||
| 20 | v | v | v | v | ||
| 25 | v | v | v | v | v | |
| 30 | v | v | v | v | ||
| 35 |
| v | v | v | v | |
| 40 |
| v | v | v | v | |
| 45 |
| v | ||||
| 50 |
| v | v | |||
| 55 |
| v | ||||
| 60 |
| v | ||||
| 70 |
| v |
~ DIN 6921 Болт с полной резьбой с шестигранной головкой и фланцем
| d | M3 | M4 | M5 | M6 | M8 |
| d2 | 8 | 10 | 12 | 14 | 17 |
| k max | 2.5 | 3.3 | 3.6 | 4.35 | 6.55 |
| s | 5 | 5.5 | 7 | 8 | 10 |
| 5 | v |
|
|
|
|
| 6 | v | v |
|
| |
| 8 | v | v | v |
|
|
| 10 | v | v | v | v | |
| 12 | v | v | v | v |
|
| 16 | v | v | v | v | |
| 20 | v | v | v | ||
| 25 |
| v | v | v | |
| 30 |
|
| v |
