DIN 7984 Винт с низкой цилиндрической головкой и внутренним шестигранником
Характеристики / Таблица параметров
| Тип изделия: | Болты и винты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | винты |
| Тип материала: | A2 / A4 / Steel (сталь) / Ti (титан) |
| Тип покрытия: | Zn (цинк) / Zn black pass. / black flZnyc/Znncl 480h / flZnyc|Znncl 480h / без покрытия |
| Класс прочности/твердость: | 10.9 / 12.9 / 8.8 / Gr8 |
| Форма: | UNC / UNF / полн. резьба |
| Тип резьбы: | дюймовая UNC / дюймовая UNF / метрическая |
| Длина резьбы: | полная |
| Вид упаковки: | шт |
Аналоги* стандарта
- ГОСТ 11738-84 Винт с цилиндрической головкой.
Рассчитать вес
Аналоги DIN 7984
- Цена:
от 1266 руб. / кг,шт - 279 позиций
ГОСТ 11738-84 Винт с внутренним шестигранником и цилиндрической головкой
- машиностроительный крепеж
- Тип изделия:
винты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Данный вид крепежных изделий широко распространен во многих сферах производственной деятельности. Благодаря своей форме и способу монтажа, его применение довольно часто встречается на предприятиях, в строительных и прочих организациях. Винт с низкой цилиндрической головкой DIN 7984 имеет внутренний шестигранник, поэтому его установка требует применение соответствующего инструмента.
Установка винта, стандартизованного по DIN также может быть связана с приобретением некоторых дополнительных элементов крепежа, поэтому, если вы хотите приобрести все и сразу, просим обращаться к нашим специалистам по указанным на сайте телефонам.
Выбор винта с низкой цилиндрической головкой по DIN
Выбор этого изделия основывается на некоторых параметрах, которые следует обязательно учитывать. Если все сделать правильно, про соединения, в которых будет участвовать винт DIN 7984 прослужат вам очень долго и не вызовут никаких проблем.
- Необходимо определиться с материалом, из которого будет выполнено изделие. Например, если вам требуется эксплуатировать винт DIN 7984 в зонах повышенной влажности, то следует выбирать нержавеющую сталь.
- Покрытие. Если все-таки вы остановились на изделии из обыкновенной стали, то следует задуматься о его покрытии. Благодаря ему также удастся снизить вероятность появления коррозии. Покрытие может представлять собой цинк, оксидное покрытие и прочее.
- Определитесь с возможными нагрузками на винт по данному стандарту DIN. В связи с этим стоит приобретать изделие необходимого класса прочности. Напомним, что заказав данный элемент крепежа в нашей компании ОПМ, вы получите качественный продукт, а также сможете сэкономить. Звоните.

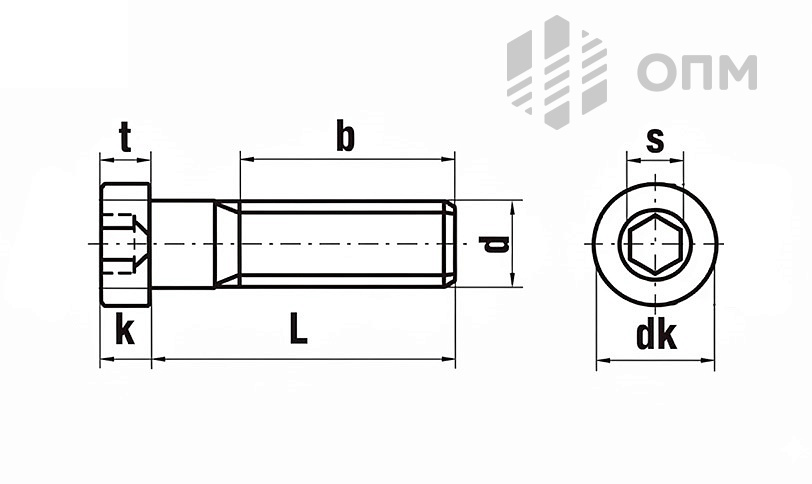

| d1 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
| b мен. 125mm | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 54 |
| b мен. 200mm | - | - | - | - | 28 | 32 | 36 | - | 44 | 52 | - |
| b бол. 200mm | - | - | - | - | - | - | - | - | 57 | 65 | - |
| dk | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 |
| k | 2 | 2,8 | 3,5 | 4 | 5 | 6 | 7 | 8 | 9 | 11 | 13 |
| s | 2 | 2,5 | 3 | 4 | 5 | 7 | 8 | 10 | 12 | 14 | 17 |
| t | 1,5 | 2,3 | 2,7 | 3 | 3,8 | 4,5 | 5 | 5,3 | 5,5 | 7,5 | 8 |
| L | | | |||||||||
| 5 | v | v | |||||||||
| 6 | v | v | v | v | |||||||
| 8 | v | v | v | v | v | ||||||
| 10 | v | v | v | v | v | v | |||||
| 12 | v | v | v | v | v | v | |||||
| 14 | v | v | v | v | v | v | |||||
| 16 | v | v | v | v | v | v | v | ||||
| 18 | v | v | v | v | v | v | v | ||||
| 20 | v | v | v | v | v | v | v | v | v | ||
| 25 | v | v | v | v | v | v | v | v | v | ||
| 30 | v | v | v | v | v | v | v | v | v | v | |
| 35 | v | v | v | v | v | v | v | v | v | v | v |
| 40 | v | v | v | v | v | v | v | v | v | v | v |
| 45 | v | v | v | v | v | v | v | v | v | v | |
| 50 | v | v | v | v | v | v | v | v | v | v | |
| 55 | v | v | v | v | v | v | v | v | v | v | |
| 60 | v | v | v | v | v | v | v | v | v | v | |
| 65 | v | v | v | v | v | v | v | v | |||
| 70 | v | v | v | v | v | v | v | v | v | v | |
| 80 | v | v | v | v | v | v | v | v | v | ||
| 90 | v | v | v | v | v | v | v | v | |||
| 100 | v | v | v | v | v | v | v | v | |||
| 110 | v | v | v | v | v | v | v | ||||
| 120 | v | v | v | v | v | v | v | v | |||
| 130 | v | v | v | v | v | ||||||
| 140 | v | v | v | v | v | v | |||||
| 150 | v | v | v | v | v |
