DIN 913 Винт установочный
Характеристики / Таблица параметров
| Тип изделия: | Болты и винты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | установочные винты |
| Тип материала: | 40X / A1 / A2 / A4 / AISI 316 / Ms (латунь) / Steel (сталь) / Ti (титан) / полиамид |
| Тип покрытия: | Zn (цинк) / black flZnyc/Znncl 720h / flZnyc|Znncl 480h / flZnyc|Znncl 720h / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 14H / 22H / 45H / Gr2 |
| Форма: | BSW / UNC / UNF |
| Тип резьбы: | дюймовая BSW / дюймовая UNC / дюймовая UNF / мелкая метрическая / метрическая |
| Вид упаковки: | шт |
Аналоги* стандарта
- ГОСТ 11074-93 Установочный винт с плоским концом (точность A, B)
- ISO 4026 Установочный винт с плоским концом.
Рассчитать вес
Аналоги DIN 913
- Цена:
от 5932 руб. / шт - 10 позиций
ISO 4026 Винт установочный с внутренним шестигранником
- машиностроительный крепеж
- Тип изделия:
установочные винты
- 2 позиции
ГОСТ 11074-93 Винт установочный с плоским концом шестигранным углублением под ключ классов точности A и B
- машиностроительный крепеж
- Тип изделия:
установочные винты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.

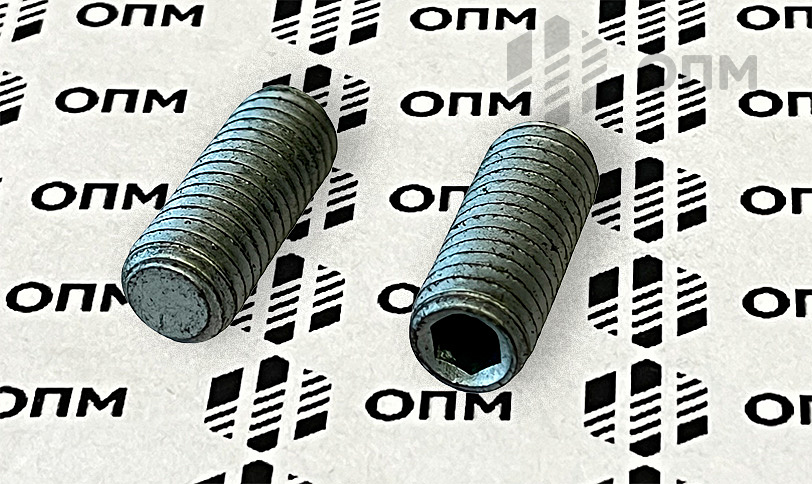

Установочный винт DIN 913 обладает внутренним шестигранником и плоским концом. Метиз является частичным аналогом* стандарта ГОСТ 11074-93 – Россия и ISO 4026 – международный стандарт. Но при выборе необходимо помнить, что в определенных случаях следует устанавливать изделие, стандартизованное строго по требуемому стандарту. Так как даже незначительные расхождения в технических параметрах могут привести к значительным негативным последствиям. Поэтому перед необходимостью замены одного аналогичного стандарта на другой – обратитесь к специалистам компании ОПМ.
Запросить стоимость винтов DIN 913 и сроков их поставки можно у наших менеджеров по продажам. Сделайте это по указанным телефонам или при помощи формы обратной связи на сайте. Представлен широкий ассортимент метизной продукции, склад постоянно пополняется.
При монтаже рассматриваемого установочного винта необходимо воспользоваться шестигранным ключом для фиксации соединяемых крепежных элементов. Если вам требуется данный инструмент – вы также можете найти его в нашей компании ОПМ. Наши консультанты обязательно подберут для вас все необходимое. Винт DIN 913 производится из оцинкованной углеродистой стали или из нержавеющей стали без покрытия. Кроме того, мы готовы выполнить работы по нанесению покрытия по вашему индивидуальному заказу.
- d - номинальный диаметр резьбы
- dp - диаметр плоского конца
- t - глубина шлица
- df - диаметр заготовки
- s - размер под ключ
- e - диаметр описанной окружности
- l - длина винта.
| d | M1,4 | M1,6 | M1,8 | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | ||
| P | 0,3 | 0,35 | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | ||
| dp Максимум | 0,7 | 0,8 | 0,9 | 1 | 1,5 | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 | 10 | 12 | 13 | 15 | 17 | 18 | ||
| dp Минимум | 0,45 | 0,55 | 0,65 | 0,75 | 1,25 | 1,75 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 | 9,64 | 11,57 | 12,57 | 14,57 | 16,57 | 17,57 | ||
| e | 0,803 | 0,803 | 0,803 | 1,003 | 1,427 | 1,73 | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 | ||
| s Номинальное значение | 0,7 | 0,7 | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 10 | 12 | 12 | ||
| s Минимум | 0,711 | 0,711 | 0,711 | 0,889 | 1,27 | 1,52 | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 6,02 | 6,02 | 8,025 | 10,025 | 10,025 | 12,032 | 12,032 | ||
| s Максимум | 0,724 | 0,724 | 0,724 | 0,902 | 1,295 | 1,545 | 2,045 | 2,56 | 3,08 | 4,095 | 5,095 | 6,095 | 6,095 | 8,115 | 10,115 | 10,115 | 12,142 | 12,142 | ||
| t для значений "x" | 0,6 | 0,7 | 0,8 | 0,8 | 1,2 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,8 | 5,6 | 6,4 | 7,2 | 8 | 9 | 10 | ||
| t для значений "v" | 1,4 | 1,5 | 1,6 | 1,7 | 2 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 9 | 10 | 11 | 12 | 13,5 | 15 | ||
| l | ||||||||||||||||||||
| Номинальное значение | Минимум | Максимум | ||||||||||||||||||
| 2 | 1,8 | 2,2 | ||||||||||||||||||
| 2,5 | 2,3 | 2,7 | v | x | x | |||||||||||||||
| 3 | 2,8 | 3,2 | v | v | v | x | x | x | ||||||||||||
| 3,5 | 3,26 | 3,74 | ||||||||||||||||||
| 4 | 3,76 | 4,24 | v | v | v | v | v | x | x | |||||||||||
| 5 | 4,76 | 5,24 | v | v | v | v | v | v | x | x | ||||||||||
| 6 | 5,76 | 6,24 | v | v | v | v | v | v | v | x | x | |||||||||
| 8 | 7,71 | 8,29 | v | v | v | v | v | v | v | |||||||||||
| 10 | 9,71 | 10,29 | v | v | v | v | v | v | v | v | ||||||||||
| 12 | 11,65 | 12,35 | v | v | v | v | v | v | ||||||||||||
| 14 | 13,65 | 14,35 | ||||||||||||||||||
| 16 | 15,65 | 16,35 | v | v | v | v | v | v | v | |||||||||||
| 18 | 17,65 | 18,35 | ||||||||||||||||||
| 20 | 19,58 | 20,42 | v | v | v | v | v | v | v | v | v | |||||||||
| 22 | 21,58 | 22,42 | ||||||||||||||||||
| 25 | 24,58 | 25,42 | v | v | v | v | v | v | v | v | ||||||||||
| 28 | 27,58 | 28,42 | ||||||||||||||||||
| 30 | 29,58 | 30,42 | v | v | v | v | v | v | v | |||||||||||
| 35 | 34,5 | 35,5 | v | v | v | v | v | v | v | |||||||||||
| 40 | 39,5 | 40,5 | v | v | v | v | v | v | ||||||||||||
| 45 | 44,5 | 45,5 | v | v | ||||||||||||||||
| 50 | 49,5 | 50,5 | v | v | ||||||||||||||||
| 55 | 54,4 | 55,6 | v | |||||||||||||||||
| 60 | 59,4 | 60,6 | v | |||||||||||||||||
