ГОСТ 10340-80 Винт с полупотайной головкой невыпадающий

Винт ГОСТ 10340-80 с полупотайной головкой невыпадающий

Тип изделия:	Болты и винты
Направление:	машиностроительный крепеж
Тип номенклатуры:	невыпадающие винты
Тип материала:	12X18H10T / A4 / Steel (сталь)
Тип покрытия:	Zn (цинк) / без покрытия
Класс прочности/твердость:	3.6 / 5.8
Форма:	2
Тип резьбы:	метрическая
Вид упаковки:	шт

Рассчитать вес

Скачать ГОСТ 10340-80

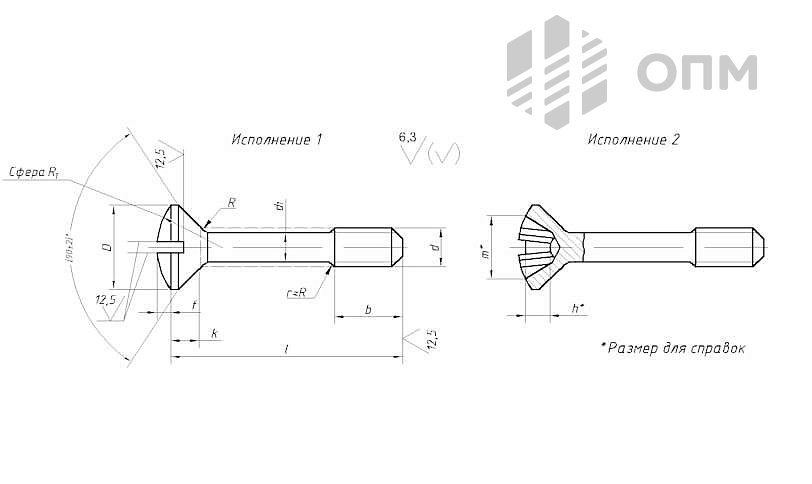

Невыпадающие винты имеют особенность по сравнению с винтами общего назначения. Диаметр гладкой части стержня невыпадающих винтов равен 0,7 диаметра резьбы. Невыпадающие винты по ГОСТ 10340, как и прочие невыпадающие винты, широко применяются в откидных деталях, заглушках, водонепроницаемых и взрывобезопасных крышках, а также используют при установке приборов, панелей как в комбинации с фиксирующими втулками, так и без них. Невыпадающие винты по ГОСТ 10340-80 изготавливается в 2-х исполнениях с крестообразным и прямым шлицем.

Пример условного обозначения винта исполнения 1 диаметром резьбы d=3 мм, с полем допуска 6g, длиной l=16 мм, классом прочности 5.8, без покрытия:

Винт М3-6gx16.58 ГОСТ 10340-80

Тот же диаметр и длина, исполнения 2, классом прочности 8.8, из марки стали 35Х, с цинковым покрытием толщиной 19 микрон, хроматированным:

Винт 2М3-6gx16.88.35Х.019 ГОСТ 10340-80
