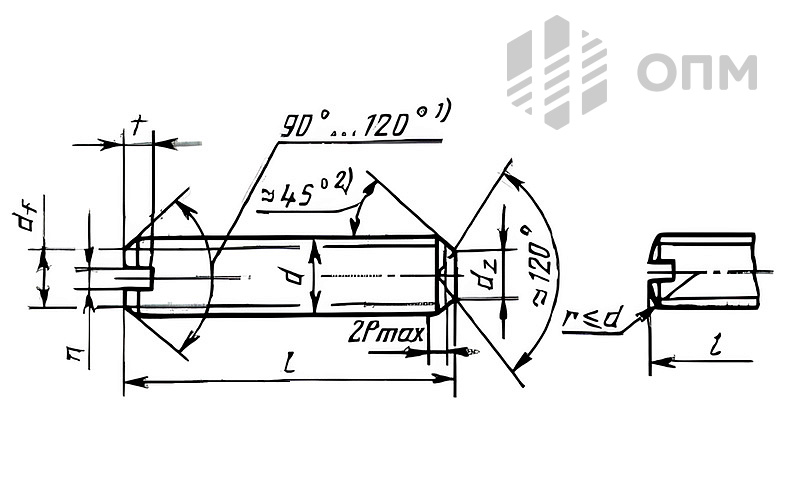

ГОСТ 1479-93 Винт установочный с засверленным концом
Характеристики / Таблица параметров / Купить
| Тип изделия: | Болты и винты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | установочные винты |
| Тип материала: | Ms (латунь) / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / без покрытия |
| Класс прочности/твердость: | 14H |
| Форма: | A |
| Тип резьбы: | метрическая |
| Вид упаковки: | шт |
| Цена: | от 456,23 руб. / шт |
Рассчитать вес
Скачать ГОСТ 1479-93 Винт установочный ГОСТ 1479-93 с засверленным концом в каталоге компании ОПМ. Изделие доступно оптом со складов в Санкт-Петербурге.
Тип материала установочных винтов латунь или сталь с покрытием цинк. Класс прочности стальных винтов ГОСТ 1479-93 14H, резьба метрическая.
Для заказа обратитесь к нашим специалистам по телефонам или с помощью форм обратной связи на сайте.
| Номинальный диаметр резьбы d | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | 8 | 10 |
| Шаг резьбы P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| d1 Внутренний диаметр резьбы | ||||||||||
| dz минимум | 0,55 | 0,75 | 0,95 | 1,15 | 1,45 | 1,75 | 2,25 | 2,75 | 4,7 | 5,7 |
| dz максимум | 0,8 | 1 | 1,2 | 1,4 | 1,7 | 2 | 2,5 | 3 | 5 | 6 |
| n номинальный | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 |
| n минимум | 0,31 | 0,31 | 0,46 | 0,46 | 0,56 | 0,66 | 0,86 | 1,06 | 1,26 | 1,66 |
| n максимум | 0,45 | 0,45 | 0,6 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,51 | 1,91 |
| t минимум | 0,56 | 0,64 | 0,72 | 0,8 | 0,96 | 1,12 | 1,28 | 1,6 | 2 | 2,4 |
| t максимум | 0,74 | 0,84 | 0,95 | 1,05 | 1,21 | 1,42 | 1,63 | 2 | 2,5 | 3 |
| Номинальный диаметр резьбы d | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | 8 | 10 | 12 | ||||
| 2 | 1,8 | 2,2 | 1,5 | 2,5 | v | ||||||||||
| 2,5 | 2,3 | 2,7 | 2 | 3 | v | v | |||||||||
| 3 | 2,8 | 3,2 | 2,5 | 3,5 | v | v | v | v | |||||||
| 4 | 3,7 | 4,3 | 3,4 | 4,6 | v | v | v | v | v | v | |||||
| 5 | 4,7 | 5,3 | 4,4 | 5,6 | v | v | v | v | v | v | v | ||||
| 6 | 5,7 | 6,3 | 5,4 | 6,6 | v | v | v | v | v | v | v | v | |||
| 8 | 7,7 | 8,3 | 7,3 | 8,7 | v | v | v | v | v | v | v | v | v | ||
| 10 | 9,7 | 10,3 | 9,3 | 10,7 | v | v | v | v | v | v | v | v | v | ||
| 12 | 11,6 | 12,4 | 11,1 | 12,9 | v | v | v | v | v | v | v | v | v | ||
| 13,6 (14) | 13,6 | 14,4 | 13,1 | 14,9 | v | v | v | v | v | v | v | v | |||
| 16 | 15,6 | 16,4 | 15,1 | 16,9 | v | v | v | v | v | v | v | v | |||
| 17,6 (18) | 17,6 | 18,4 | 17,1 | 18,9 | v | v | v | v | v | v | v | ||||
| 20 | 19,6 | 20,4 | 18,9 | 21 | v | v | v | v | v | v | v | ||||
| 21,6 (22) | 21,6 | 22,4 | 20,9 | 23 | v | v | v | v | v | ||||||
| 25 | 24,6 | 25,4 | 23,9 | 26 | v | v | v | v | v | ||||||
| 27,6 (28) | 27,6 | 28,4 | 26,9 | 29 | v | v | v | v | |||||||
| 30 | 29,6 | 30,4 | 28,9 | 31 | v | v | v | v | |||||||
| 35 | 34,5 | 35,5 | 33,7 | 36,2 | v | v | v | ||||||||
| 40 | 39,5 | 40,5 | 38,7 | 41,2 | v | v | v | ||||||||
| 45 | 44,5 | 45,5 | 43,7 | 46,2 | v | v | |||||||||
| 50 | 49,5 | 50,5 | 48,7 | 51,2 | v | v | |||||||||
| 55 | 54,4 | 55,6 | 53,5 | 56,5 | v | ||||||||||
