ГОСТ 15590-70 Болт с шестигранной уменьшенной головкой и направляющим подголовком класса точности С

ГОСТ 15590-70 Болт с шестигранной уменьшенной головкой в СПб
ГОСТ 15590-70 Болт с шестигранной уменьшенной головкой в СПб

Характеристики / Таблица параметров / Купить

Тип изделия: Болты и винты
Направление: машиностроительный крепеж
Тип номенклатуры: болты
Тип материала: Steel (сталь)
Тип покрытия: Zn (цинк) / без покрытия
Класс прочности/твердость: 12.9 / 5.8 / 8.8
Форма: 3
Тип резьбы: метрическая
Вид упаковки: шт
Цена: от 2 894,78 руб. / шт
Рассчитать вес
Скачать ГОСТ 15590-70 Скачать ГОСТ 15590-70

Компания ОПМ осуществляет оптовые поставки болтов с шестигранной уменьшенной головкой по стандарту ГОСТ 15590-70. Изделие обладает направляющим подголовком, выполнено из стали с цинковым покрытием. Класс прочности болта 5.8, 8.8, а также 12.9. Резьба метрическая. Для заказа свяжитесь с нашими менеджерами по продажам.


Название В упаковке Цена, упак. Цена за шт. Кол-во, упак. Заказать
Болт М27х140.129 ГОСТ 15590-70 100 шт 289 478,00 руб.
под заказ 		2 894,78 руб.
Болт 3М20х 80.88 ГОСТ 15590-70 100 шт Запросить цену
Болт М16х 70 ГОСТ 15590-70 100 шт Запросить цену
Болт М24х120.58.016 ГОСТ 15590-70 100 шт Запросить цену
Болт М24х180.88 ГОСТ 15590-70 100 шт Запросить цену
Болт М24х300.58 ГОСТ 15590-70 1 шт Запросить цену
Болт М30х140 ГОСТ 15590-70 100 шт Запросить цену
Артикулы с 1 по 7 из 7

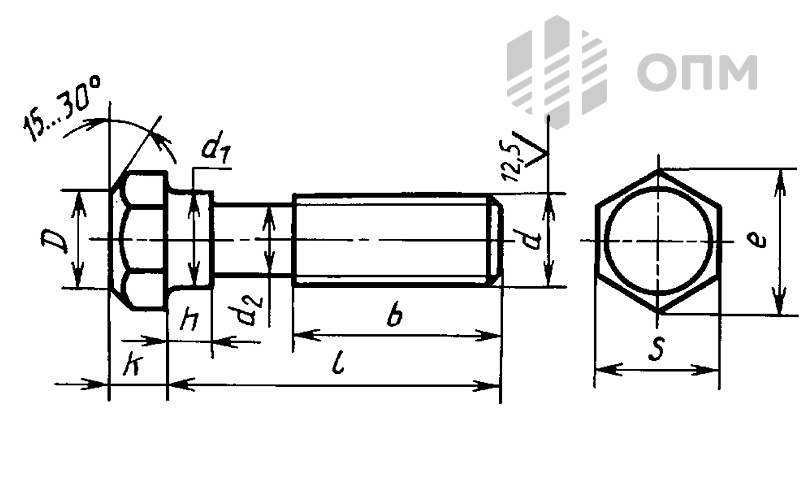

Номинальный диаметр резьбы d 6 8 10 12 14 16 18 20 22 24 27 30 36 36 42 42 48 48
Шаг резьбы 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3 3 3,5 4 4 4,5 4,5 5 5
Диаметр подголовка d₁, не менее 6 8 10 12 14 16 18 20 22 24 27 30 36 36 42 42 48 48
Высота подголовка h, не менее 3 4 5 6 7 8 9 10 11 12 14 15 18 18 21 21 24 24
Размер «под ключ» S 10 12 14 17 19 22 24 27 30 32 36 41 50 50 60 60 70 70
Высота головки k 4 5 6 7 8 9 10 11 12 13 15 17 20 20 23 23 26 26
Высота головки k₁ 4,2 5,3 6,4 7,5 8,8 10 12 12,5 14 15 17 18,7 22,5 22,5 26 26 30 30
Диаметр описанной окружности e, не менее 10,9 13,1 15,3 18,7 20,9 23,9 26,2 29,6 33 35 39,6 45,2 55,4 55,4 66,4 66,4 76,9 76,9
dw, не менее 8,7 10,5 12,5 15,5 17,2 20,1 22 24,8 27,7 29,5 33,2 38 46,6 46,6 55,9 55,9 64,7 64,7
hw не менее 0,15 0,15 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,25 0,25 0,25
hw не менее 0,6 0,6 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8
Диаметр отверстия в стержне ds 1,6 2 2,5 3,2 3,2 4 4 4 5 5 5 6,3 6,3 6,3 6,3 8 8 8
Диаметр отверстия в головке do Н15 2 2,5 2,5 3,2 3,2 4 4 4 4 4 4 4 4 5 5 5 5 5
Расстояние от опорной поверхности до оси отверстия в головке lo js 15 2 2,8 3,5 4 4,5 5 6 6,5 7 7,5 8,5 9,5 11,5 11,5 13 13 15 15

Длина болта l Длина резьбы b и расстояние от опорной поверхности головки до оси отверстия в стержне l1 при номинальном диаметре резьбы d
6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48
l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b l₁ b
(28) 24 18 - - - - - - - - - - - - - - - - - - - - - - - - - - - -
30 26 18 - - - - - - - - - - - - - - - - - - - - - - - - - - - -
(32) 28 18 - - - - - - - - - - - - - - - - - - - - - - - - - - - -
35 31 18 31 22 - - - - - - - - - - - - - - - - - - - - - - - - - -
(38) 34 18 34 22 - - - - - - - - - - - - - - - - - - - - - - - - - -
40 36 18 36 22 36 26 - - - - - - - - - - - - - - - - - - - - - - - -
45 41 18 41 22 41 26 40 30 - - - - - - - - - - - - - - - - - - - - - -
50 46 18 46 22 46 26 45 30 - - - - - - - - - - - - - - - - - - - - - -
55 51 18 51 22 51 26 50 30 50 34 - - - - - - - - - - - - - - - - - - - -
60 56 18 56 22 56 26 55 30 55 34 54 38 - - - - - - - - - - - - - - - - - -
65 61 18 61 22 61 26 60 30 60 34 59 38 59 42 - - - - - - - - - - - - - - - -
70 66 18 66 22 66 26 65 30 65 34 64 38 64 42 64 46 - - - - - - - - - - - - - -
75 71 18 71 22 71 26 70 30 70 34 69 38 69 42 69 46 68 50 - - - - - - - - - - - -
80 76 18 76 22 76 26 75 30 75 34 74 38 74 42 74 46 73 50 73 54 - - - - - - - - - -
(85) 81 18 81 22 81 26 80 30 80 34 79 38 79 42 79 46 78 50 78 54 - - - - - - - - - -
90 86 18 86 22 86 26 85 30 85 34 84 38 84 42 84 46 83 50 83 54 82 60 - - - - - - - -
(95) - - 91 22 91 26 90 30 90 34 89 38 89 42 89 46 88 50 88 54 87 60 - - - - - - - -
100 - - 96 22 96 26 95 30 95 34 94 38 94 42 94 46 93 50 93 54 92 60 91 66 - - - - - -
(105) - - - - 101 26 100 30 100 34 99 38 99 42 99 46 98 50 98 54 97 60 96 66 - - - - - -
110 - - - - 106 26 105 30 105 34 104 38 104 42 104 46 103 50 103 54 102 60 101 66 - - - - - -
(115) - - - - 111 26 110 30 110 34 109 38 109 42 109 46 108 50 108 54 107 60 106 66 105 78 - - - -
120 - - - - 116 26 115 30 115 34 114 38 114 42 114 46 113 50 113 54 112 60 111 66 110 78 - - - -
(125) - - - - 121 26 120 30 120 34 119 38 119 42 119 46 118 50 118 54 117 60 116 66 115 78 - - - -
130 — — — — 126 32 125 36 125 40 124 44 124 48 124 52 123 56 123 60 122 66 121 72 120 84 — — — —
140 — — — — 136 32 135 36 135 40 134 44 134 48 134 52 133 56 133 60 132 66 131 72 130 84 128 96 — —
150 — — — — 146 32 145 36 145 40 144 44 144 48 144 52 143 56 143 60 142 66 141 72 140 84 128 96 138 108
160 — — — — 156 32 155 36 155 40 154 44 154 48 154 52 153 56 153 60 152 66 151 72 150 84 148 96 148 108
170 — — — — 166 32 165 36 165 40 164 44 164 48 164 52 163 56 163 60 162 66 161 72 160 84 158 96 158 108
180 — — — — 176 32 175 36 175 40 174 44 174 48 174 52 173 56 173 60 172 66 171 72 170 84 168 96 168 108
190 — — — — 186 32 185 36 185 40 184 44 184 48 184 52 183 56 183 60 182 66 181 72 180 84 178 96 178 108
200 — — — — 196 32 195 36 195 40 194 44 194 48 194 52 193 56 193 60 192 66 191 72 190 84 188 96 188 108
220 — — — — — — 215 49 215 53 214 57 214 61 214 65 213 69 213 73 212 79 211 85 210 97 208 109 208 121
240 — — — — — — 235 49 235 53 234 57 234 61 234 65 233 69 233 73 232 79 231 85 230 97 228 109 228 121
260 — — — — — — 255 49 255 53 254 57 254 61 254 65 253 69 253 73 252 79 251 85 250 97 248 109 248 121
280 — — — — — — — — 275 53 274 57 274 61 274 65 273 69 272 73 272 79 271 85 270 97 268 109 268 121
300 — — — — — — — — 295 53 294 57 294 61 294 65 293 69 293 73 292 79 291 85 290 97 288 109 288 121

Размеры, заключенные в скобки, применять не рекомендуется.
