ГОСТ Р ИСО 12474-2012 Винт с цилиндрической головкой

Тип изделия:	Болты и винты
Направление:	машиностроительный крепеж
Тип номенклатуры:	винты
Тип материала:	Steel (сталь)
Тип покрытия:	Zn yellow pass. / без покрытия
Класс прочности/твердость:	10.9 / 12.9
Тип резьбы:	мелкая метрическая
Вид упаковки:	шт

Рассчитать вес

Винты стандарта ГОСТ Р ИСО 12474-2012 с цилиндрической головкой и шестигранным углублением под ключ используются в машиностроении, строительной сфере и приборостроении. Их конструкция обеспечивает эффективное крепление и легкость установки. Это делает изделия подходящими в задачах, требующих высокой прочности соединений. Винты данного стандарта производятся с мелким шагом резьбы, что позволяет использовать их в точных соединениях с равномерным распределением нагрузки.

Для изготовления винтов используется углеродистая сталь. Такие винты подходят для конструкций, где важна устойчивость крепежа к механическим нагрузкам.

Компания ОПМ предлагает винты ГОСТ Р ИСО 12474-2012 по оптовым ценам. Продукция в наличии на складе в Санкт-Петербурге. Также доступна доставка в любой город России.

Тип материала

Тип покрытия

Тип резьбы

Диаметр

Длина

Тип класса прочности

наличие

Название	В упаковке	Цена, упак.
Винт М14х1,5х 70 10.9 yellow zinc ГОСТ Р 12474-2012	100 шт	Запросить цену
Винт М14х1,5х60 10.9 ГОСТ Р 12474-2012	50 шт	Запросить цену
Винт М20х1,5х100 12.9 ГОСТ Р 12474-2012	10 шт	Запросить цену

Винт М14х1,5х 70 10.9 yellow zinc ГОСТ Р 12474-2012

В упаковке 100 шт

Запросить цену

Винт М14х1,5х60 10.9 ГОСТ Р 12474-2012

В упаковке 50 шт

Запросить цену

Винт М20х1,5х100 12.9 ГОСТ Р 12474-2012

В упаковке 10 шт

Запросить цену

Артикулы с 1 по 3 из 3

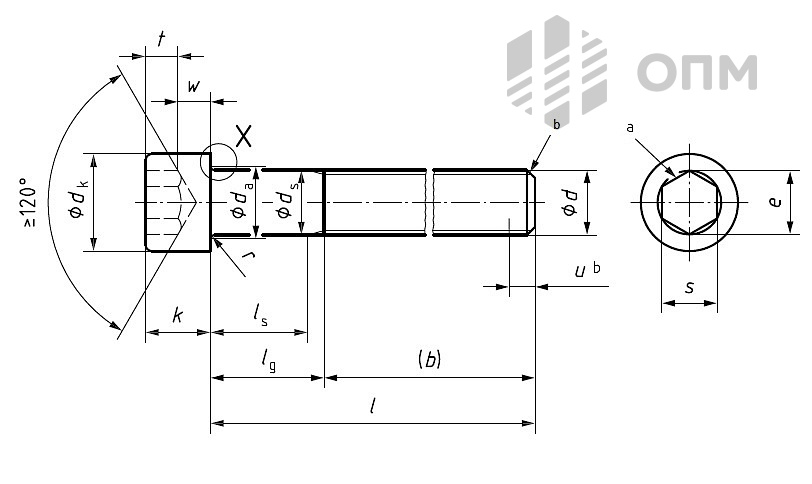

Резьба d			М8×1		М10×1		М12×1,5		—		М16×1,5		М20×1,5		М24×2		М30×2		М36×3
Резьба d			—		(M10 × 1,25)		(M12 × 1,25)		(М14×1,5)		—		М20×2		—		—		—
b^b	справочн.		28		32		36		40		44		52		60		72		84
d_a	не более		9,2		11,2		13,7		15,7		17,7		22,4		26,4		33,4		39,4
d_k	не более^с		13,00		16,00		18,00		21,00		24,00		30,00		36,00		45,00		54,00
	не более^d		13,27		16,27		18,27		21,33		24,33		30,33		36,39		45,39		54,46
	не менее		12,73		15,73		17,73		20,67		23,67		29,67		35,61		44,61		53,54
d_s	не более		8,00		10,00		12,00		14,00		16,00		20,00		24,00		30,00		36,00
d_s	не менее		7,78		9,78		11,73		13,73		15,73		19,67		23,67		29,67		35,61
d_w	не менее		12,33		15,33		17,23		20,17		23,17		28,87		34,81		43,61		52,54
e^e,t	не менее		6,863		9,149		11,429		13,716		15,996		19,437		21,734		25,154		30,854
l_f	не более		1,02		1,02		1,45		1,45		1,45		2,04		2,04		2,89		2,89
k	не более		8,00		10,00		12,00		14,00		16,00		20,00		24,00		30,00		36,00
k	не менее		7,64		9,64		11,57		13,57		15,57		19,48		23,48		29,48		35,38
r	не менее		0,4		0,4		0,6		0,6		0,6		0,8		0,8		1		1
s^f	номин.		6		8		10		12		14		17		19		22		27
	не более		6,14		8,175		10,175		12,212		14,212		17,23		19,275		22,275		27,275
	не менее		6,02		8,025		10,025		12,032		14,032		17,05		19,065		22,065		27,065
t	не менее		4		5		6		7		8		10		12		15,5		19
v	не более		0,8		1		1,2		1,4		1,6		2		2,4		3		3,6
w	не менее		3,3		4		4,8		5,8		6,8		8,6		10,4		13,1		15,3
lg			Размеры стержня l_sи l_g
lg			l_s	lg	l_s	lg	l_s	lg	l_s	lg	l_s	lg	l_s	lg	l_s	lg	l_s	lg	l_s	lg
ном.	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
12	11,65	12,35
16	15,65	16,35
20	19,58	20,42
25	24,58	25,42
30	29,58	30,42
35	34,5	35,5
40	39,5	40,5	v	v
45	44,5	45,5	v	v	v	v
50	49,5	50,5	v	v	v	v
55	54,4	55,6	v	v	v	v	v	v
60	59,4	60,6	v	v	v	v	v	v	v	v
65	64,4	65,6	v	v	v	v	v	v	v	v	v	v
70	69,4	70,6	v	v	v	v	v	v	v	v	v	v
80	79,4	80,6	v	v	v	v	v	v	v	v	v	v	v	v
90	89,3	90,7			v	v	v	v	v	v	v	v	v	v	v	v
100	99,3	100,7			v	v	v	v	v	v	v	v	v	v	v	v
110	109,3	110,7					v	v	v	v	v	v	v	v	v	v	v	v
120	119,3	120,7					v	v	v	v	v	v	v	v	v	v	v	v	v	v
130	129,2	130,8							v	v	v	v	v	v	v	v	v	v	v	v
140	139,2	140,8							v	v	v	v	v	v	v	v	v	v	v	v
150	149,2	150,8									v	v	v	v	v	v	v	v	v	v
160	159,2	160,8									v	v	v	v	v	v	v	v	v	v
180	179,2	180,8											v	v	v	v	v	v	v	v
200	199,1	200,9											v	v	v	v	v	v	v	v
Примечание — Размеры в скобках по возможности не применять.
