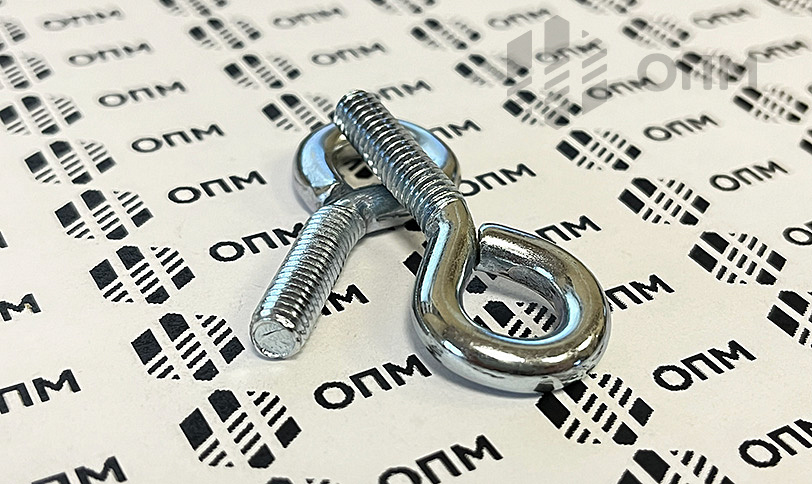

Винт-петля
Характеристики / Таблица параметров
Артикул ОПМ 201001
| Тип изделия: | Болты и винты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | винты-петля |
| Тип материала: | A2 / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / flZnyc|Znncl 480h / без покрытия |
| Тип резьбы: | метрическая |
| Вид упаковки: | шт |
Формы исполнения
- Винт петля ОПМ 201001-1
- Винт петля ОПМ 201001-2
Рассчитать вес
Данный элемент крепежа изготавливается из нержавеющей стали А2 или углеродистой стали (возможно вариант с электрооцинкованным покрытием). Для крепления метиза необходимо использовать пластиковые дюбеля и распорные анкера, а также гайки и шайбы. Винт петля различается между собой по размеру резьбы (от M4 до M12), длине (от 11 до 305 мм) и диаметру петли (от 5 до 28 мм).
Один конец винта имеет форму петли или кольца, через которое можно продеть веревку, проволоку, цепь или использовать его как шарнирный элемент. Это позволяет подвешивать различные предметы или создавать подвижные соединения. Область применения довольно обширен. Его используют в мебельном производстве, строительстве, в бытовых и садовых нуждах. С помощью данного крепежного элемента можно подвесить на веревке и тросике любой не очень тяжелый груз и прочий материал. Навесные и подвесные конструкции, такие как потолки - без применения винта петли представить себе, пожалуй, невозможно. Монтаж происходит быстро и легко.
Доставку винта-петли ОПМ 201001 производим со складов компании ОПМ в Санкт-Петербурге в любые города РФ. Для оформления заказа, доставки, или если вам нужна консультация по выбору крепёжных элементов, позвоните нашим менеджерам по продажам.
Винт петля ОПМ 201001-1
| M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| w | 5 | 6 | 8 | 10 | 12 | 14 | 18 |
| d | 2.6 | 3.5 | 4.4 | 5.2 | 7 | 8.9 | 10.6 |
| l | 11/16 | 11/16/21 /26/32/42 | 16/21/26/32 /42/52/62 | 11/16/21/26/32/42 /52/62/72/82 | 21/26/32/42/52 /62/82/102 | 32/42/52/62 /72/82/102 | 102 |
| l1 | 10/15 | 10/15/20 /25/30/40 | 15/20/25/30 /40/50/60 | 10/15/20/25/30 /40/50/60/70/80/ | 20/25/30/40 /50/60/80/100 | 30/40//50/60 /70/80100 | 100 |
Винт петля ОПМ 201001-2
| Размер | d | d2,мм | d3,мм | l,мм | b,мм | Номинальный вес 1000 изд., кг. |
| 6х20 | М6 | 5,2 | 15 | 25 | 20 | 14,81 |
| 6х30 | М6 | 5,2 | 15 | 35 | 30 | 16,47 |
| 6х40 | М6 | 5,2 | 15 | 45 | 40 | 18,13 |
| 6х60 | М6 | 5,2 | 15 | 65 | 60 | 21,44 |
| 6х80 | М6 | 5,2 | 15 | 85 | 80 | 24,76 |
| 6х100 | М6 | 5,2 | 15 | 105 | 100 | 28,07 |
| 6х120 | М6 | 5,2 | 15 | 125 | 120 | 31,38 |
| 6х150 | М6 | 5,2 | 15 | 155 | 150 | 36,36 |
| 6х200 | М6 | 5,2 | 15 | 205 | 200 | 44,64 |
| 8х40 | М8 | 7,1 | 20 | 45 | 40 | 40,17 |
| 8х60 | М8 | 7,1 | 20 | 65 | 60 | 46,35 |
| 8х80 | М8 | 7,1 | 20 | 85 | 80 | 52,52 |
| 8х100 | М8 | 7,1 | 20 | 105 | 100 | 58,70 |
| 8х120 | М8 | 7,1 | 20 | 125 | 120 | 64,88 |
| 8х150 | М8 | 7,1 | 20 | 155 | 150 | 74,14 |
| 8х180 | М8 | 7,1 | 20 | 185 | 180 | 83,40 |
| 8х210 | М8 | 7,1 | 20 | 215 | 210 | 92,67 |
| 8х230 | М8 | 7,1 | 20 | 235 | 230 | 98,84 |
| 8х260 | М8 | 7,1 | 20 | 265 | 260 | 108,11 |
| 8х280 | М8 | 7,1 | 20 | 285 | 280 | 114,28 |
| 8х300 | М8 | 7,1 | 20 | 305 | 300 | 120,46 |
| 10х35 | М10 | 8,85 | 25 | 45 | 35 | 67,16 |
| 10х40 | М10 | 8,85 | 25 | 45 | 40 | 71,96 |
| 10х60 | М10 | 8,85 | 25 | 65 | 60 | 81,56 |
| 10х80 | М10 | 8,85 | 25 | 85 | 80 | 91,15 |
| 10х100 | М10 | 8,85 | 25 | 105 | 100 | 100,75 |
| 10х120 | М10 | 8,85 | 25 | 125 | 125 | 112,75 |
| 10х150 | М10 | 8,85 | 25 | 155 | 150 | 124,74 |
| 10х180 | М10 | 8,85 | 25 | 185 | 180 | 139,13 |
| 10х200 | М10 | 8,85 | 25 | 205 | 200 | 148,73 |
| 10х210 | М10 | 8,85 | 25 | 215 | 210 | 153,53 |
| 10х250 | М10 | 8,85 | 25 | 255 | 250 | 172,72 |
| 10х300 | М10 | 8,85 | 25 | 305 | 300 | 196,71 |
| 10х400 | М10 | 8,85 | 25 | 405 | 400 | 244,69 |
| 12х40 | М12 | 10,7 | 28 | 45 | 40 | 126,26 |
| 12х60 | М12 | 10,7 | 28 | 65 | 60 | 140,28 |
| 12х80 | М12 | 10,7 | 28 | 85 | 80 | 154,31 |
| 12х100 | М12 | 10,7 | 28 | 105 | 100 | 168,34 |
| 12х120 | М12 | 10,7 | 28 | 125 | 120 | 182,37 |
| 12х140 | М12 | 10,7 | 28 | 145 | 140 | 196,40 |
| 12х150 | М12 | 10,7 | 28 | 155 | 150 | 203,41 |
| 12х160 | М12 | 10,7 | 28 | 165 | 160 | 210,42 |
| 12х180 | М12 | 10,7 | 28 | 185 | 180 | 224,45 |
| 12х210 | М12 | 10,7 | 28 | 215 | 210 | 245,49 |
| 12х240 | М12 | 10,7 | 28 | 245 | 240 | 266,54 |
| 12х260 | М12 | 10,7 | 28 | 265 | 260 | 280,56 |
| 12х300 | М12 | 10,7 | 28 | 305 | 300 | 308,62 |
