ГОСТ 22002.13-76 Наконечник кабельный с открытым хвостовиком

Характеристики / Таблица параметров / Купить

Тип изделия: Электромонтажный крепеж
Направление: машиностроительный крепеж
Тип номенклатуры: наконечники
Тип материала: Ms (латунь)
Тип покрытия: Ni-Sn-Bi (никель-олово-висмут)
Вид упаковки: шт
Цена: от 117,22 руб. / шт

Наконечник кабельный с открытым хвостовиком ГОСТ 22002.13-76, закрепляемый на жилах и изоляции. Материал изготовления изделия - латунь с покрытием никель-олово-висмут (обозн. Ni-Sn-Bi). Данные наконечники вы можете заказать оптом с доставкой в ваш город.


Артикулы с 1 по 6 из 6

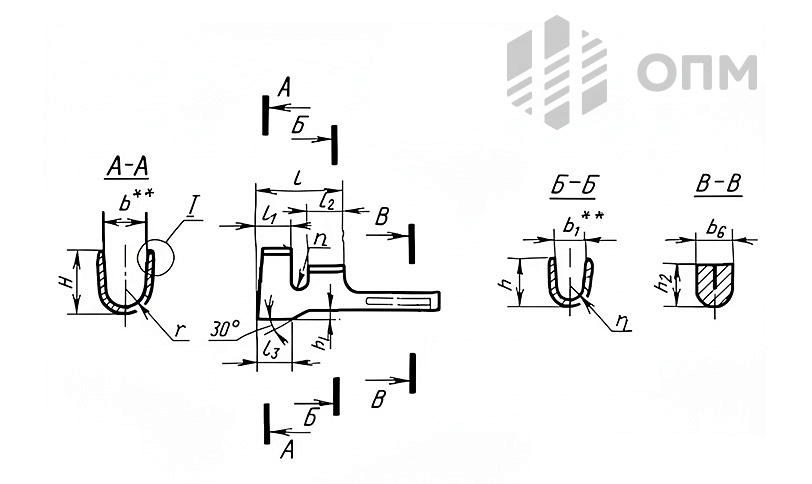

Основные габаритные размеры


Номинальное сечение, мм² Исполнение (К - короткий, Д - длинный) Общая длина (L) Длина штифта (l) Длина до хвостовика (l₁)
0,5 К / Д 21,5 / 27,5 8,5 3
1 К / Д 22 / 28 9 3,5
2,5 К / Д 22 / 28 10 3,5
6 К / Д 26 / 32 12 5
10 К / Д 33 / 39 14 6
16 К / Д 34 / 40 15 6

Размеры хвостовиков для жилы и изоляции


Номинальное сечение, мм² Ширина для жилы (b) Внутренняя ширина для жилы (b₁) Общая высота для изоляции (H) Высота обжима для изоляции (h)
0,5 3,2 1,6 4,5 3
1 4,5 2 6 3
2,5 5,4 2,8 8 4,5
6 6,7 4,4 9,5 7
10 9,4 5,5 12 8,5
16 10,8 6,8 14 10
