ГОСТ 22002.3-76 Наконечник кабельный вилочный с закрытым хвостовиком
Характеристики / Таблица параметров / Купить
| Тип изделия: | Электромонтажный крепеж |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | наконечники |
| Тип материала: | Ms (латунь) |
| Тип покрытия: | Sn-Bi (олово-висмут) / без покрытия |
| Вид упаковки: | шт |
| Цена: | от 101,30 руб. / шт |
Рассчитать вес
Скачать ГОСТ 22002.3-76 Наконечник кабельный латунный ГОСТ 22002.3-76, закрепляемый на жилах проводов. Изделие вилочного типа, обладает закрытым хвостовиком. Возможно покрытие олово-висмут, а также исполнение без покрытия. Принимаем оптовые заявки.

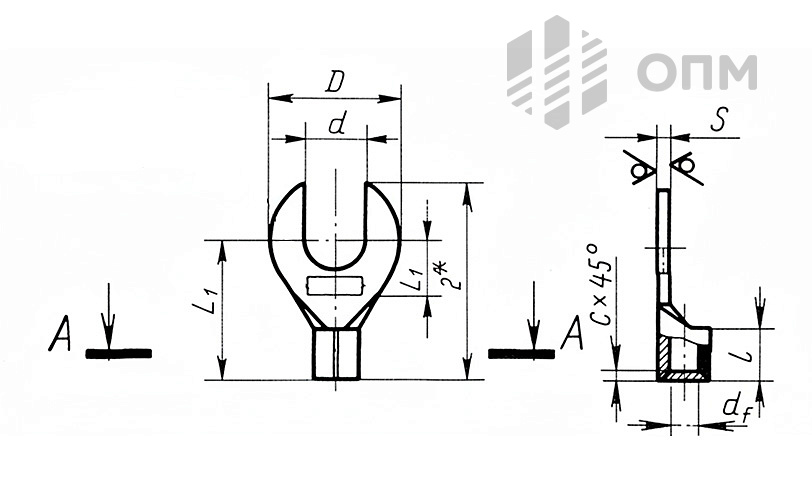

Размеры (в мм) для номинального сечения 0,5 мм²
| Диаметр стержня | D | d (Номин.) | d (Пред. откл.) | L | L₁ | l₁ (не менее) | Масса (Латунь), кг | Масса (Медь), кг |
| 3 | 6 | 3,2 | H12 | 14,6 | 12 | 5 | 0,3 | 0,3 |
| 4 | 8 | 4,3 | H12(+0,12) | 16,5 | 13 | 6 | 0,3 | 0,3 |
Размеры (в мм) для номинального сечения 1 мм²
| Диаметр стержня | D | d (Номин.) | d (Пред. откл.) | L | L₁ | l₁ (не менее) | Масса (Латунь), кг | Масса (Медь), кг |
| 3 | 6 | 3,2 | H12 | 14,6 | 12 | 5 | 0,4 | 0,4 |
| 4 | 8 | 4,3 | H12(+0,12) | 16,5 | 13 | 6 | 0,5 | 0,5 |
| 5 | 10 | 5,3 | H12 | 19,3 | 15 | 8 | 0,9 | 0,7 |
Размеры (в мм) для номинального сечения 2,5 мм²
| Диаметр стержня | D | d (Номин.) | d (Пред. откл.) | L | L₁ | l₁ (не менее) | Масса (Латунь), кг | Масса (Медь), кг |
| 3 | 6 | 3,2 | H12 | 14,6 | 12 | 5 | 1,0 | 0,8 |
| 4 | 8 | 4,3 | H12(+0,12) | 16,5 | 13 | 6 | 1,3 | 1,0 |
| 5 | 10 | 5,3 | H12 | 19,3 | 15 | 8 | 1,5 | 1,2 |
| 6 | 12 | 6,4 | H12(+0,15) | 22,3 | 17 | 10 | 1,8 | 1,6 |
| 8 | 15 | 8,4 | H12(+0,15) | 26,6 | 20 | 13 | 1,2 | 1,0 |
Размеры (в мм) для номинального сечения 4 мм²
| Диаметр стержня | D | d (Номин.) | d (Пред. откл.) | L | L₁ | l₁ (не менее) | Масса (Латутунь), кг | Масса (Медь), кг |
| 4 | 8 | 4,3 | H12(+0,12) | 17,5 | 14 | 6 | 1,4 | 1,2 |
| 5 | 10 | 5,3 | H12 | 20,3 | 16 | 8 | 1,7 | 1,4 |
| 6 | 12 | 6,4 | H12(+0,15) | 23,3 | 18 | 10 | 2,1 | 1,7 |
| 8 | 15 | 8,4 | H12(+0,15) | 27,6 | 21 | 13 | 2,6 | 2,1 |
| 10 | 18 | 10,5 | H12 | 31,8 | 24 | 16 | 1,8 | 1,5 |
Размеры (в мм) для номинального сечения 6 мм²
| Диаметр стержня | D | d (Номин.) | d (Пред. откл.) | L | L₁ | l₁ (не менее) | Масса (Латунь), кг | Масса (Медь), кг |
| 4 | 8 | 4,3 | H12(+0,12) | 17,5 | 14 | 6 | 2,1 | 1,7 |
| 5 | 10 | 5,3 | H12 | 20,3 | 16 | 8 | 2,4 | 2,1 |
| 6 | 12 | 6,4 | H12(+0,15) | 23,3 | 18 | 10 | 2,9 | 2,5 |
| 8 | 15 | 8,4 | H12(+0,15) | 27,6 | 21 | 13 | 3,5 | 3,0 |
| 10 | 18 | 10,5 | H12 | 31,8 | 24 | 16 | 2,8 | 2,4 |
Размеры (в мм) для номинального сечения 10 мм²
| Диаметр стержня | D | d (Номин.) | d (Пред. откл.) | L | L₁ | l₁ (не менее) | Масса (Латунь), кг | Масса (Медь), кг |
| 5 | 10 | 5,3 | H12 | 22,3 | 18 | 8 | 2,8 | 2,4 |
| 6 | 12 | 6,4 | H12(+0,15) | 25,3 | 20 | 10 | 3,2 | 2,7 |
| 8 | 15 | 8,4 | H12(+0,15) | 29,6 | 23 | 13 | 3,8 | 3,2 |
| 10 | 18 | 10,5 | H12 | 33,8 | 26 | 16 | 4,4 | 3,8 |
| 12 | 20 | 13,0 | H12 | 37,8 | 29 | 19 | 4,9 | 4,2 |
