ГОСТ 22002.4-76 Наконечник кабельный крючкообразный с закрытым хвостовиком
Характеристики / Таблица параметров / Купить
| Тип изделия: | Электромонтажный крепеж |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | наконечники |
| Тип материала: | Cu (медь) / Ms (латунь) |
| Тип покрытия: | Sn-Bi (олово-висмут) / без покрытия |
| Вид упаковки: | шт |
| Цена: | от 205,75 руб. / шт |
Рассчитать вес
Скачать ГОСТ 22002.4-76 В каталоге ОПМ представлен ГОСТ 22002.4-76 наконечник кабельный крючкообразный. Изделие закрепляется на жилах проводов, обладает закрытым хвостовиком. Тип материала наконечника медь или латунь. В некоторых случаях предусмотрено нанесение покрытия олово-висмут. Также вы можете заказать крючкообразный наконечник без покрытия.

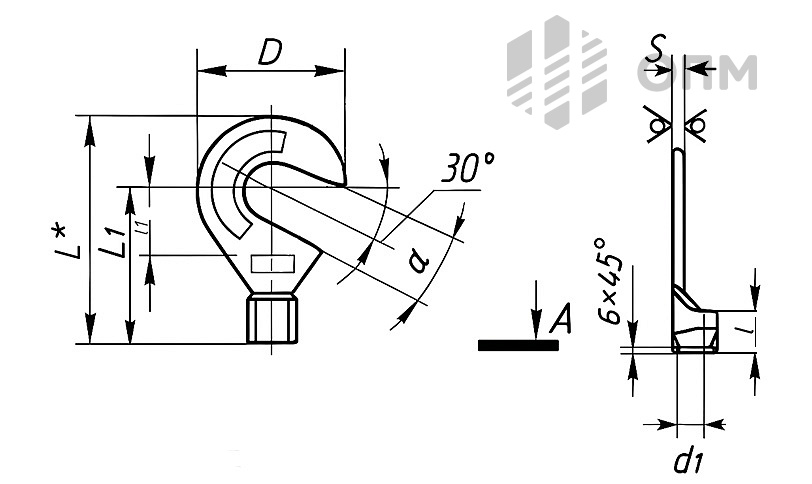

| Номинальное сечение, мм² | Исполнение (Рис.) | Диаметр контактного стержня (D) | Основные размеры L x L1, мм | Расчетная масса 1000 шт., кг (Латунь / Медь) |
| 0,5 | 1 (П), 2 (Л) | 3 | 15 x 12 | 0,3 / 0,3 |
| 0,5 | 1 (П), 2 (Л) | 4 | 17 x 13 | 0,3 / 0,3 |
| 1 | 1 (П), 2 (Л) | 3 | 15 x 12 | 0,3 / 0,3 |
| 1 | 1 (П), 2 (Л) | 4 | 17 x 13 | 0,4 / 0,4 |
| 1 | 1 (П), 2 (Л) | 5 | 20 x 15 | 0,5 / 0,5 |
| 2,5 | 1 (П) | 3 | 15 x 12 | 0,9 / 0,7 |
| 2,5 | 1 (П) | 4 | 17 x 13 | 1,0 / 0,8 |
| 2,5 | 1 (П) | 5 | 20 x 15 | 1,3 / 1,0 |
| 2,5 | 1 (П) | 6 | 23 x 17 | 1,5 / 1,2 |
| 2,5 | 1 (П) | 8 | 27,5 x 20 | 1,8 / 1,6 |
| 2,5 | 2 (Л) | 3 | 15 x 12 | 0,9 / 0,7 |
| 2,5 | 2 (Л) | 4 | 17 x 13 | 1,0 / 0,8 |
| 2,5 | 2 (Л) | 5 | 20 x 15 | 1,3 / 1,0 |
| 2,5 | 2 (Л) | 6 | 23 x 17 | 1,5 / 1,2 |
| 2,5 | 2 (Л) | 8 | 27,5 x 20 | 1,8 / 1,6 |
| 4 | 1 (П), 2 (Л) | 4 | 18 x 14 | 1,2 / 1,0 |
| 4 | 1 (П), 2 (Л) | 5 | 21 x 16 | 1,4 / 1,2 |
| 4 | 1 (П), 2 (Л) | 6 | 24 x 18 | 1,7 / 1,4 |
| 4 | 1 (П), 2 (Л) | 8 | 28,5 x 21 | 2,1 / 1,7 |
| 4 | 1 (П), 2 (Л) | 10 | 33 x 24 | 2,6 / 2,1 |
| 6 | 3 (П), 4 (Л) | 4 | 18 x 14 | 1,8 / 1,5 |
| 6 | 3 (П), 4 (Л) | 5 | 21 x 16 | 2,1 / 1,7 |
| 6 | 3 (П), 4 (Л) | 6 | 24 x 18 | 2,4 / 2,1 |
| 6 | 3 (П), 4 (Л) | 8 | 28,5 x 21 | 2,9 / 2,5 |
| 6 | 3 (П), 4 (Л) | 10 | 33 x 24 | 3,5 / 3,0 |
| 10 | 3 (П), 4 (Л) | 5 | 23 x 18 | 2,8 / 2,4 |
| 10 | 3 (П), 4 (Л) | 6 | 26 x 20 | 3,2 / 2,7 |
| 10 | 3 (П), 4 (Л) | 8 | 30,5 x 23 | 3,8 / 3,2 |
| 10 | 3 (П), 4 (Л) | 10 | 35 x 26 | 4,4 / 3,8 |
| 10 | 3 (П), 4 (Л) | 12 | 39 x 29 | 4,9 / 4,2 |
