ГОСТ 22002.5-76 Наконечник кабельный штифтовой с закрытым хвостовиком
Характеристики / Таблица параметров / Купить
| Тип изделия: | Электромонтажный крепеж |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | наконечники |
| Тип материала: | Ms (латунь) |
| Тип покрытия: | без покрытия |
| Вид упаковки: | шт |
Рассчитать вес
Скачать ГОСТ 22002.5-76 В компании ОПМ вы можете заказать оптом латунный наконечник ГОСТ 22002.5-76 с закрытым хвостовиком. Данный кабельный штифтовой наконечник закрепляется на жилах проводов.

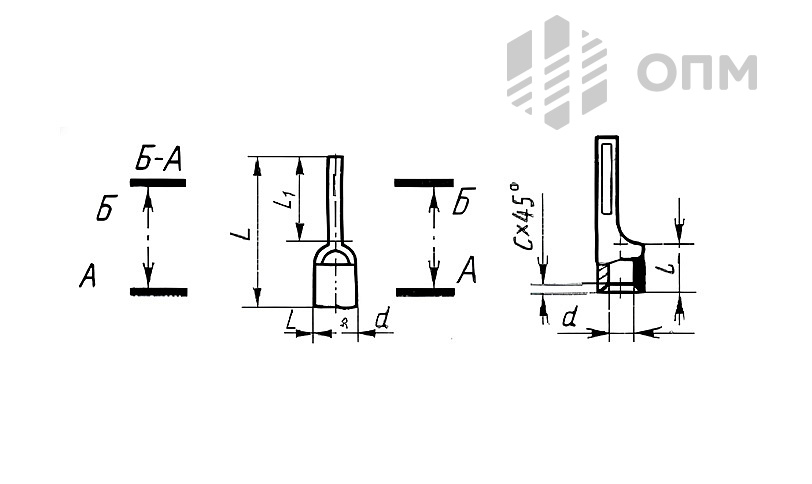

Основные и габаритные размеры, мм
| Номинальное сечение, мм² | Исполнение (К - короткий, Д - длинный) | Диаметр штифта (d) | Общая длина (L) | Длина хвостовика (l₁) |
| 0,5 | К / Д | 1,2 | 17 / 23 | 10 / 16 |
| 1 | К / Д | 1,5 | 17 / 23 | 10 / 16 |
| 2,5 | К / Д | 2,8 | 17 / 23 | 10 / 16 |
| 4 | К / Д | 3,2 | 20 / 26 | 12 / 18 |
| 6 | К / Д | 4,2 | 20 / 26 | 12 / 18 |
| 10 | К / Д | 5,3 | 27 / 33 | 16 / 22 |
| 16 | К / Д | 6,3 | 29 / 35 | 16 / 22 |
Размеры хвостовика и толщина материала, мм
| Номинальное сечение, мм² | Ширина основания (b) | Ширина хвостовика (b₂) | Толщина (s) |
| 0,5 | 3,8 | 1 | 0,5 |
| 1 | 3,8 | 1 | 0,5 |
| 2,5 | 4,7 | 1,6 | 0,8 |
| 4 | 4,7 | 1,6 | 0,8 |
| 6 | 5,5 (Лат.) / 5,6 (Медь) | 2,4 | 1,2 |
| 10 | 8,7 (Лат.) / 8,8 (Медь) | 2 | 1,2 |
| 16 | 9,7 (Лат.) / 9,9 (Медь) | 2,5 | 1,5 (Лат.) / 1,25 (Медь*) |
Расчетная масса
| Номинальное сечение, мм² | Исполнение (К/Д) | Расчетная масса 1000 шт., кг (Латунь) | Расчетная масса 1000 шт., кг (Медь) |
| 0,5 | К / Д | 0,3 / 0,4 | 0,3 / 0,4 |
| 1 | К / Д | 0,3 / 0,4 | 0,3 / 0,5 |
| 2,5 | К / Д | 1,0 / 1,2 | 0,8 / 1,0 |
| 4 | К / Д | 1,1 / 1,5 | 0,9 / 1,2 |
| 6 | К / Д | 1,8 / 2,2 | 1,6 / 1,9 |
| 10 | К / Д | 3,4 / 3,9 | 2,9 / 3,4 |
| 16 | К / Д | 5,5 / 6,3 | 4,5 / 5,4 |
