ГОСТ 22002.8-76 Наконечник кабельный вилочный с открытым хвостовиком

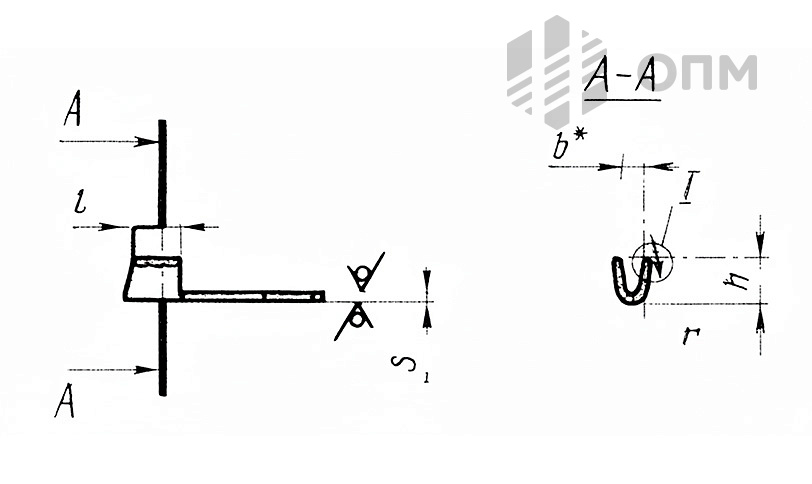

Габаритные и основные размеры, мм

Номинальное сечение, мм²	Диаметр конт. стержня (d)	Общая длина (L)	Длина до изгиба (L₁)	Ширина вилки (l₂)
0,5	3,2 / 4,3	14 / 16	11 / 12	5 / 6
1	3,2 / 4,3 / 5,3	14 / 16 / 19	11 / 12 / 14	5 / 6 / 8
2,5	3,2 / 4,3 / 5,3 / 6,4 / 8,4	15 / 17 / 20 / 23 / 27,5	12 / 13 / 15 / 17 / 20	5 / 6 / 8 / 10 / 13
6	4,3 / 5,3 / 6,4 / 8,4 / 10,5	17 / 20 / 23 / 27,5 / 32	13 / 15 / 17 / 20 / 23	6 / 8 / 10 / 13 / 16
10	5,3 / 6,4 / 8,4 / 10,5 / 13,0	20 / 23 / 27,5 / 32 / 36	15 / 17 / 20 / 23 / 26	8 / 10 / 13 / 16 / 19

Размеры хвостовика и толщина материала, мм

Номинальное сечение, мм²	Ширина основания (b)	Ширина хвостовика (b₁)	Внутренняя ширина хвостовика (b₂)	Толщина (s)
0,5	1,6	4	6	0,5
1	2	4	6	0,5
2,5	2,8	6	10	1,0 (Лат.) / 0,8 (Медь)
6	4,4	8	12	1,2 (Лат.) / 1,0 (Медь)
10	5,5	12	15	1,2 (Лат.) / 1,0 (Медь)

Расчетная масса, кг на 1000 шт.

Номинальное сечение, мм²	Диаметр конт. стержня (d)	Масса (Латунь)	Масса (Медь)
0,5	3,2 / 4,3	0,2 / 0,3	0,2 / 0,3
1	3,2 / 4,3 / 5,3	0,2 / 0,3 / 0,3	0,2 / 0,3 / 0,4
2,5	3,2 / 4,3 / 5,3 / 6,4 / 8,4	0,7 / 0,8 / 1,0 / 1,2 / 1,4	0,6 / 0,7 / 0,8 / 1,0 / 1,2
6	4,3 / 5,3 / 6,4 / 8,4 / 10,5	1,6 / 1,9 / 2,2 / 2,5	1,4 / 1,6 / 1,9 / 2,2
10	5,3 / 6,4 / 8,4 / 10,5 / 13,0	1,8 / 2,2 / 2,6 / 3,0 / 3,3	1,6 / 1,9 / 2,2 / 2,6 / 2,8
