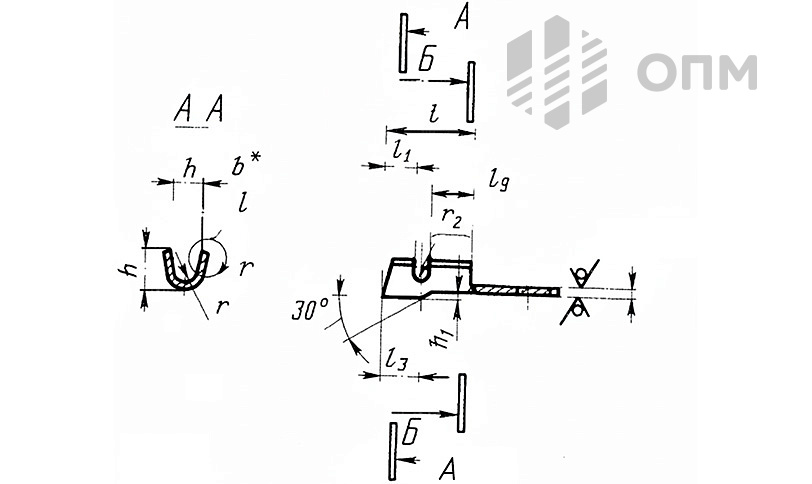

ГОСТ 22002.9-76 Наконечник кабельный вилочный с открытым хвостовиком

Основные габаритные размеры, мм

Номинальное сечение, мм²	Диаметр конт. стержня (d)	Общая длина (L)	Длина до изгиба (L₁)	Длина вилки (l₃)	Ширина вилки (b₂)
0,5	3,2 / 4,3	18,5 / 20,5	15,5 / 16,5	4	3,2
1	3,2 / 4,3 / 5,3	19 / 21 / 24	16 / 17 / 19	5	4,5
2,5	3,2 / 4,3 / 5,3 / 6,4 / 8,4	20 / 22 / 25 / 28 / 32,5	17 / 18 / 20 / 22 / 25	5	5,4
6	4,3 / 5,3 / 6,4 / 8,4 / 10,5	24 / 27 / 30 / 34,5 / 39	20 / 22 / 24 / 27 / 30	6	6,7
10	5,3 / 6,4 / 8,4 / 10,5 / 13,0	29 / 32 / 36,5 / 41 / 45	24 / 26 / 29 / 32 / 35	7	9,4

Размеры изоляционного хвостовика и толщина, мм

Номинальное сечение, мм²	Общая высота (H)	Высота обжима (h)	Толщина материала (s, Латунь/Медь)
0,5	4,5	3	0,5 / 0,5
1	6	3	0,5 / 0,5
2,5	8	4,5	1 / 0,8
6	9,5	7	1,2 / 1
10	12	8,5	1,2 / 1

Расчетная масса, кг на 1000 шт.

Номинальное сечение, мм²	Диаметр конт. стержня (d)	Масса (Латунь)	Масса (Медь)
0,5	3 / 4	0,4 / 0,4	0,4 / 0,4
1	3 / 4 / 5	0,5 / 0,5 / 0,6	0,5 / 0,5 / 0,6
2,5	3 / 4 / 5 / 6 / 8	1,4 / 1,5 / 1,6 / 1,8 / 2,1	1,1 / 1,2 / 1,3 / 1,5 / 1,7
6	4 / 5 / 6 / 8 / 10	2,7 / 2,9 / 3,2 / 3,5 / 3,8	2,3 / 2,5 / 2,7 / 3,0 / 3,3
10	5 / 6 / 8 / 10 / 12	3,9 / 4,3 / 4,7 / 5,1 / 5,4	3,4 / 3,7 / 4,1 / 4,4 / 4,6
