DIN 1804 Гайка круглая шлицевая
Характеристики / Таблица параметров / Купить
| Тип изделия: | Гайки |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | круглые гайки |
| Тип материала: | A2 / A4 / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / без покрытия |
| Класс прочности/твердость: | 04 / 14H / 5 |
| Тип резьбы: | мелкая метрическая / метрическая |
| Вид упаковки: | шт |
Рассчитать вес
Аналоги DIN 1804
- Цена:
от 865 руб. / шт - 23 позиции
DIN 70852 Гайка круглая шлицевая
- машиностроительный крепеж
- Тип изделия:
круглые гайки
- Цена:
от 1 руб. / шт - 135 позиций
ГОСТ 11871-88 Гайка шлицевая круглая
- машиностроительный крепеж
- Тип изделия:
круглые гайки
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Гайка круглая шлицевая DIN 1804 предназначена для фиксации подшипников и других узлов на валах вращения в машиностроении. Конструкция гайки включает мелкую метрическую резьбу и шлицы на внешней поверхности, которые обеспечивают закручивание с помощью специального ключа. Низкая высота гайки позволяет сохранять компактность узла, а термообработка материала повышает жесткость и устойчивость к нагрузкам.
Применяется гайка DIN 1804 в машиностроении, станкостроении и производстве оборудования, где требуется точная фиксация вращающихся элементов. Она используется в узлах, таких как подшипниковые опоры, шпиндели станков и валы электродвигателей. Гайка обеспечивает стабильное соединение даже при высоких скоростях вращения и динамических нагрузках, что делает ее востребованной в сложных механизмах. Изделие подходит для работы с валами.
Изготавливается гайка из углеродистой стали с классами прочности 04, 14H или 5, либо из нержавеющих сталей марок A2 и A4, устойчивых к коррозии. Для стальных гаек доступно цинковое покрытие для защиты от коррозии или исполнение без покрытия для специфических условий. Мелкая метрическая резьба обеспечивает точное и плотное соединение, а шлицевая конструкция упрощает монтаж и демонтаж. Геометрия гайки минимизирует люфт и повышает стабильность соединения.
Компания ОПМ предлагает оптовые поставки гаек DIN 1804 со склада в Санкт-Петербурге. Доставка осуществляется по всей России. Наши специалисты помогут подобрать гайки с учетом размеров, материалов и условий эксплуатации. Оформите заказ через сайт или по телефону, чтобы получить консультации по установке и оптимальным решениям для ваших задач.

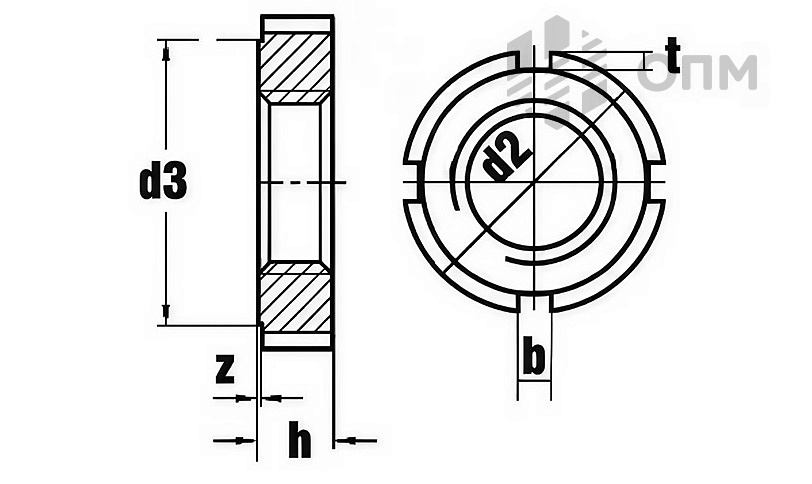

| d1 | d2 | d3 | b | h | t | z |
| M6×0,75 | 16 | 4 | 5 | 1.5 | ||
| M8×1 | 20 | 4 | 5 | 1.5 | ||
| M10×1 | 25 | 5 | 6 | 2 | ||
| M12×1,5 | 28 | 5 | 6 | 2 | ||
| M14×1,5 | 30 | 5 | 7 | 2 | ||
| M16×1,5 | 32 | 5 | 7 | 2 | ||
| M18×1,5 | 34 | 6 | 8 | 2.5 | ||
| M20×1,5 | 36 | 6 | 8 | 2.5 | ||
| M22×1,5 | 40 | 6 | 9 | 2.5 | ||
| M24×1,5 | 42 | 6 | 9 | 2.5 | ||
| M26×1,5 | 45 | 7 | 10 | 3 | ||
| M28×1,5 | 50 | 7 | 10 | 3 | ||
| M30×1,5 | 50 | 7 | 10 | 3 | ||
| M32×1,5 | 52 | 7 | 11 | 3 | ||
| M35×1,5 | 55 | 7 | 11 | 3 | ||
| M38×1,5 | 58 | 8 | 11 | 3.5 | ||
| M40×1,5 | 62 | 8 | 12 | 3.5 | ||
| M42×1,5 | 62 | 8 | 12 | 3.5 | ||
| M45×1,5 | 68 | 8 | 12 | 3.5 | ||
| M48×1,5 | 75 | 8 | 13 | 3.5 | ||
| M50×1,5 | 75 | 8 | 13 | 3.5 | ||
| M52×1,5 | 80 | 10 | 13 | 4 | ||
| M55×1,5 | 80 | 70 | 10 | 13 | 4 | 0,5 |
| M58×1,5 | 90 | 80 | 10 | 13 | 4 | 0,5 |
| M60×1,5 | 90 | 80 | 10 | 13 | 4 | 0,5 |
| M62×1,5 | 95 | 85 | 10 | 14 | 4 | 0,5 |
| M65×1,5 | 95 | 85 | 10 | 14 | 4 | 0,5 |
| M68×1,5 | 100 | 90 | 10 | 14 | 4 | 0,5 |
| M70×1,5 | 100 | 90 | 10 | 14 | 4 | 0,5 |
| M72×1,5 | 110 | 100 | 10 | 14 | 4 | 0,5 |
| M75×1,5 | 110 | 10 | 14 | 4 | ||
| M80×2 | 115 | 105 | 10 | 16 | 4 | 1 |
| M85×2 | 120 | 110 | 10 | 16 | 4 | 1 |
| M90×2 | 130 | 120 | 10 | 16 | 4 | 1 |
| M95×2 | 135 | 12 | 16 | |||
| M100×2 | 145 | 130 | 12 | 16 | 1 | |
| M105×2 | 155 | 140 | 12 | 16 | 1 | |
| M110×2 | 155 | 150 | 12 | 16 | 1 | |
| M112×2 | 165 | 12 | 18 | |||
| M120×2 | 165 | 12 | 18 | |||
| M125×2 | 180 | 12 | 18 |
