DIN 935 Гайка шестигранная прорезная корончатая
Характеристики / Таблица параметров
| Тип изделия: | Гайки |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | шестигранные гайки |
| Тип материала: | 12X18H10T / 40X / A2 / A4 / Ms (латунь) / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / Zn yellow pass. / flZnyc|Znncl 480h / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 10 / 5 / 6 / 8 / Gr2 / Gr5 |
| Форма: | LH / UNC / UNF |
| Тип резьбы: | дюймовая UNC / дюймовая UNF / мелкая метрическая / метрическая |
| Вид упаковки: | кг / шт |

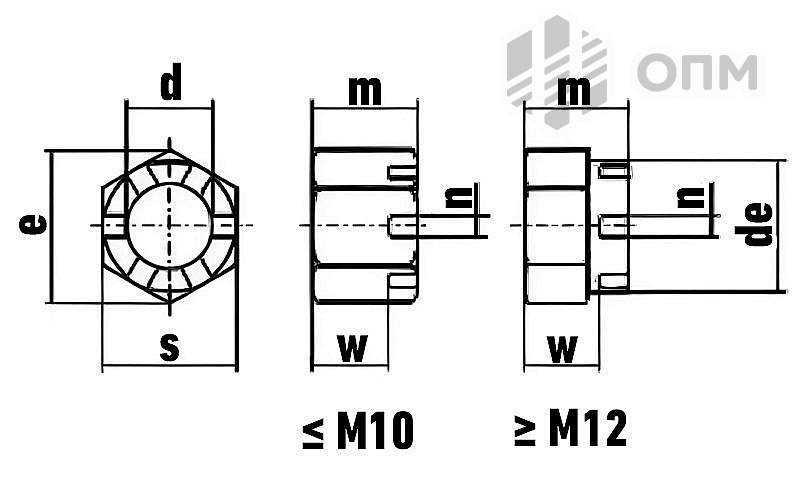

Формы исполнения
- 1е исполнение
- 2е исполнение.
Аналоги* стандарта
- ГОСТ 5918-73 Гайка шестигранная прорезная и корончатая
- ГОСТ 5932-73 Гайка шестигранная корончатая
- ISO 7035 Гайка корончатая прорезная.
Рассчитать вес
Аналоги DIN 935
- Цена:
от 907 руб. / кг,шт - 97 позиций
ГОСТ 5918-73 Гайка шестигранная прорезная корончатая
- машиностроительный крепеж
- Тип изделия:
шестигранные гайки
- 19 позиций
ГОСТ 5932-73 Гайка шестигранная прорезная или корончатая класса точности А
- машиностроительный крепеж
- Тип изделия:
шестигранные гайки
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Данный вид крепежа распространен практически во всех областях промышленности. Также корончатая гайка DIN 935 часто используется в мебельном производстве. Изделие выпускается с метрической, а также с дюймовой резьбой, применяются совместно с различными болтами, винтами или шпильками с подходящим размером резьбы.
По окончании сборки и последующей регулировки узла, прорезная корончатая гайка DIN 935 устанавливается так, чтобы отверстия в болте (или в шпильке) совместились с прорезью в гайке. После этого соединение уже шплинтуется.
Выбор гайки DIN 935
На выбор этого типа крепежных изделий может повлиять его частичное соответствие с другими российскими и международными стандартами. Однако не стоит забывать о том, что и те и другие могут существенно отличаться своими параметрами от немецкого – DIN. Этим обусловлено соответствующее отношение к продукту. То есть, если вам необходимо изделие стандарта именно DIN 935, то и покупать следует руководствуясь только этим стандартом.
В зависимости от условий дальнейшего применения шестигранной корончатой гайки DIN 935 вы можете подобрать один из нескольких вариантов исполнения: углеродистая сталь, нержавеющая сталь, латунь и прочие.
По всем вопросам, связанным с корончатой шестигранной гайкой DIN 935 просим обращаться к нам по телефонам, указанным на сайте. Также для заказа вы можете использовать специальную форму на сайте. Если вы все еще сомневаетесь в своем выборе, то наши консультанты обязательно помогут вам определиться с удачной покупкой.
| d | шаг резьбы | m | s | e | w | n | de |
| M4 | 0,7 | 5 | 7 | 7,66 | 2,9 | ||
| M5 | 0,8 | 6 | 8 | 8,79 | 3,7 | ||
| M6 | 1 | 7,5 | 10 | 11,05 | 4,7 | ||
| M8 | 1,25 | 9,5 | 13 | 14,38 | 6,14 | 2,5 | |
| M10 | 1,5 | 12 | 16/17 | 17,77 | 7,64 | 2,8 | |
| M12 | 1,75 | 15 | 18/19 | 20,03 | 9,64 | 3,5 | 16 |
| M14 | 2 | 16 | 21/22 | 23,35 | 10,57 | 3,5 | 18 |
| M16 | 2 | 19 | 24 | 26,75 | 12,57 | 4,5 | 22 |
| M18 | 2,5 | 21 | 27 | 29,56 | 14,57 | 4,5 | 25 |
| M20 | 2,5 | 22 | 30 | 32,95 | 15,57 | 4,5 | 28 |
| M22 | 2,5 | 26 | 34/32 | 35,03 | 17,57 | 5,5 | 32 |
| M24 | 3 | 27 | 36 | 39,55 | 18,48 | 5,5 | 34 |
| M27 | 3 | 30 | 41 | 45,2 | 21,48 | 5,5 | 38 |
| M30 | 3,5 | 33 | 46 | 50,85 | 23,48 | 7 | 42 |
| M33 | 3,5 | 35 | 50 | 55,37 | 25,48 | 7 | 46 |
| M36 | 4 | 38 | 55 | 60,79 | 28,48 | 7 | 50 |
| M39 | 4 | 40 | 60 | 66,44 | 30,28 | 7 | 55 |
| M42 | 4,5 | 46 | 65 | 71,3 | 33,38 | 9 | 58 |
| M45 | 4,5 | 48 | 70 | 76,95 | 35,38 | 9 | 62 |
| M48 | 5 | 50 | 75 | 82,6 | 37,38 | 9 | 65 |
| M52 | 5 | 54 | 80 | 88,25 | 41,38 | 9 | 70 |
| M56 | 5,5 | 57 | 85 | 93,56 | 44,38 | 9 | 75 |
| M60 | 5,5 | 63 | 90 | 99,21 | 47,38 | 11 | 80 |
| M64 | 6 | 66 | 95 | 104,86 | 50,26 | 11 | 85 |
| M68 | 6 | 69 | 100 | 110,51 | 53,26 | 11 | 90 |
| M72 | 6 | 73 | 105 | 116,16 | 57,26 | 11 | 95 |
| M76 | 6 | 76 | 110 | 121,81 | 60,26 | 11 | 100 |
| M80 | 6 | 79 | 115 | 127,46 | 63,26 | 11 | 105 |
| M90 | 6 | 92 | 130 | 144,08 | 71,26 | 14 | 120 |
| M100 | 6 | 100 | 145 | 161,02 | 79,26 | 14 | 130 |
| d(1) | d(2) | m | s | e | w |
| M8×1 | 9,5 | 13 | 14,38 | 6,14 | |
| M10×1 | M10×1,25 | 12 | 17 | 17,77 | 7,64 |
| M12×1,5 | M12×1,25 | 15 | 19 | 20,03 | 9,64 |
| M14×1,5 | 16 | 22 | 23,35 | 10,57 | |
| M16×1,5 | 19 | 24 | 26,75 | 12,57 | |
| M18×1,5 | M18×2 | 21 | 27 | 29,56 | 14,57 |
| M20×2 | M20×1,5 | 22 | 30 | 32,95 | 15,57 |
| M22×1,5 | M22×2 | 26 | 32 | 35,03 | 17,57 |
| M24×2 | M24×1,5 | 27 | 36 | 39,55 | 18,48 |
| M27×2 | M27×1,5 | 30 | 41 | 45,2 | 21,48 |
| M30×2 | M30×1,5 | 33 | 46 | 50,85 | 23,48 |
| M33×2 | M33×1,5 | 35 | 50 | 55,37 | 25,48 |
| M36×3 | M36×1,5 | 38 | 55 | 60,79 | 28,48 |
| M39×3 | M39×1,5 | 40 | 60 | 66,44 | 30,28 |
| M42×3 | M42×1,5 | 46 | 65 | 71,3 | 33,38 |
| M45×3 | M45×1,5 | 48 | 70 | 76,95 | 35,38 |
| M48×3 | M48×1,5 | 50 | 75 | 82,6 | 37,38 |
| M52×3 | M52×1,5 | 54 | 80 | 88,25 | 41,38 |
| M56×4 | M56×2 | 57 | 85 | 93,56 | 44,38 |
| M60×4 | M60×2 | 63 | 90 | 99,21 | 47,38 |
| M64×4 | M64×2 | 66 | 95 | 104,86 | 50,26 |
| M68×4 | M68×2 | 69 | 100 | 110,51 | 53,26 |
| M72×4 | M72×2 | 73 | 105 | 116,16 | 57,26 |
| M76×4 | M76×2 | 76 | 110 | 121,81 | 60,26 |
| M80×4 | M80×2 | 79 | 115 | 127,46 | 63,26 |
| M85×4 | 88 | 120 | 133,11 | 67,26 | |
| M90×4 | M90×2 | 92 | 130 | 144,08 | 71,26 |
| M100×4 | M100×2 | 100 | 145 | 161,02 | 79,26 |
