DIN 936 Гайка низкая шестигранная
Характеристики / Таблица параметров / Купить
| Тип изделия: | Гайки |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | шестигранные гайки |
| Тип материала: | A2 / A4 / Ms (латунь) / Steel (сталь) |
| Тип покрытия: | HDG (горячий цинк) / Zn (цинк) / Zn black pass. / Zn yellow pass. / flZnyc|Znncl 480h / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 04 / 05 / 14H / 17H / 22H / Gr2 / Gr5 |
| Тип резьбы: | дюймовая BSW / дюймовая UNC / дюймовая UNF / мелкая метрическая / метрическая |
| Вид упаковки: | кг / шт |
Формы исполнения
- Гайка низкая шестигранная обыкновенная
- Гайка низкая с мелким шагом резьбы
- Гайка низкая с особо-мелким шагом резьбы
Аналоги* стандарта
- ГОСТ 5916-70 Гайка шестигранная низкая
- ГОСТ 5929-70 Гайка шестигранная низкая
- ISO 4035 Гайка шестигранная низкая
- ISO 8675 Гайка шестигранная низкая с фаской
Рассчитать вес
Скачать DIN 936-ru Аналоги DIN 936
- Цена:
от 811 руб. / шт - 81 позиция
ISO 4035 Гайка шестигранная низкая
- машиностроительный крепеж
- Тип изделия:
шестигранные гайки
- Цена:
от 1149 руб. / шт - 51 позиция
ISO 8675 Гайка шестигранная низкая
- машиностроительный крепеж
- Тип изделия:
гайки
- Цена:
от 751 руб. / кг,шт - 139 позиций
ГОСТ 5916-70 Гайка шестигранная низкая класса точности В
- машиностроительный крепеж
- Тип изделия:
шестигранные гайки
- Цена:
от 45252 руб. / кг,шт - 28 позиций
ГОСТ 5929-70 Гайка шестигранная низкая класса точности А
- машиностроительный крепеж
- Тип изделия:
шестигранные гайки
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Шестигранная гайка по стандарту DIN 936 с уменьшенной высотой, что делает её оптимальным выбором для конструкций, где пространство ограничено. Гибкость применения обеспечивается возможностью выбора резьбы с обычным, мелким или особо мелким шагом, что позволяет адаптировать крепёж под различные задачи. Производится из углеродистой стали, нержавеющих сталей марок A2 и A4 или латуни. Классы прочности включают 04, 05, 14H, 17H, 22H, а также Gr2 и Gr5. Для стальных гаек доступны покрытия: цинковое, горячее цинкование, желтый или чёрный цинк, а также цинк-ламельное. По заказу возможно исполнение с левой резьбой.
Гайки DIN 936 применяются в машиностроении, приборостроении и мебельном производстве. Они используются с болтами, шпильками или винтами подходящего размера, обеспечивая компактное соединение с высокой прочностью. Соответствие* стандартам ГОСТ 5916-70, ГОСТ 5929-70 и ISO 4035/8675 подтверждает универсальность гайки для различных крепёжных систем.
Компания ОПМ предлагает заказать гайки DIN 936 оптом со склада в Санкт-Петербурге. Доставка осуществляется по всей России. Наши специалисты помогут подобрать подходящие размеры, материалы и покрытия под ваши проекты, предоставят консультации по монтажу и аналогам.

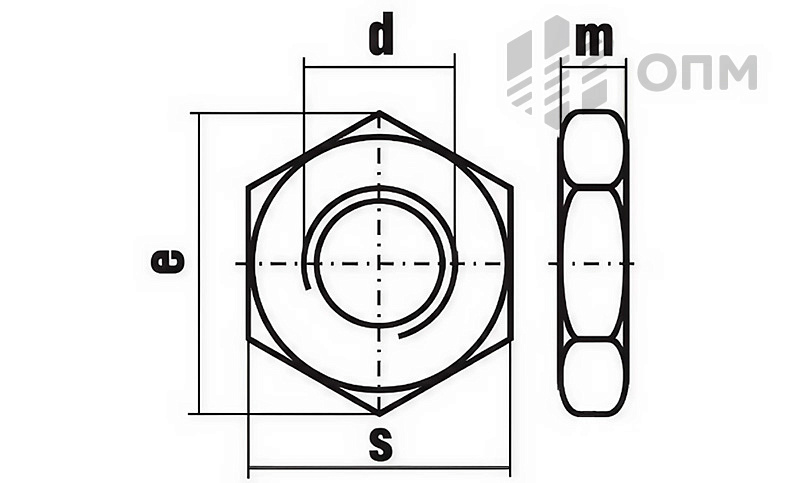

| d | стандартная резьба | m | s | e |
| M8 | 1,25 | 5 | 13 | 14,38 |
| M10 | 1,5 | 6 | 17 | 18,9 |
| M12 | 1,75 | 7 | 19 | 21,1 |
| M14 | 2 | 8 | 22 | 24,49 |
| M16 | 2 | 8 | 24 | 26,75 |
| M18 | 2,5 | 9 | 27 | 29,56 |
| M20 | 2,5 | 9 | 30 | 32,95 |
| M22 | 2,5 | 10 | 32 | 35,03 |
| M24 | 3 | 10 | 36 | 39,55 |
| M27 | 3 | 12 | 41 | 45,2 |
| M30 | 3,5 | 12 | 46 | 50,85 |
| M33 | 3,5 | 14 | 50 | 55,37 |
| M36 | 4 | 14 | 55 | 60,79 |
| M39 | 4 | 16 | 60 | 66,44 |
| M42 | 4,5 | 16 | 65 | 71,3 |
| M45 | 4,5 | 18 | 70 | 76,95 |
| M48 | 5 | 18 | 75 | 82,6 |
| M52 | 5 | 20 | 80 | 88,25 |
| M56 | 5,5 | 22 | 85 | 93,56 |
| M60 | 5,5 | 25 | 90 | 99,21 |
| M64 | 6 | 28 | 95 | 104,86 |
DIN 936 Гайка низкая шестигранная (мелкий и особо мелкий шаг резьбы)
| d | m | s | e | |
| M8×1 | 5 | 13 | 14,38 | |
| M10×1 | M10×1,25 | 6 | 17 | 17,77 |
| M12×1,5 | M12×1,25 | 7 | 19 | 20,03 |
| M14×1,5 | 8 | 22 | 23,35 | |
| M16×1,5 | 8 | 24 | 26,75 | |
| M18×1,5 | M18×2 | 9 | 27 | 29,56 |
| M20×2 | M20×1,5 | 9 | 30 | 32,95 |
| M22×1,5 | M22×2 | 10 | 32 | 35,03 |
| M24×2 | M24×1,5 | 10 | 36 | 39,55 |
| M27×2 | M27×1,5 | 12 | 41 | 45,2 |
| M30×2 | M30×1,5 | 12 | 46 | 50,85 |
| M33×2 | M33×1,5 | 14 | 50 | 55,37 |
| M36×3 | M36×1,5 | 14 | 55 | 60,79 |
| M39×3 | M39×1,5 | 16 | 60 | 66,44 |
| M42×3 | M42×1,5 | 16 | 65 | 71,3 |
| M45×3 | M45×1,5 | 18 | 70 | 76,95 |
| M48×3 | M48×1,5 | 18 | 75 | 82,6 |
| M52×3 | M52×1,5 | 20 | 80 | 88,25 |
| M56×4 | M56×2 | 22 | 85 | 93,56 |
| M60×4 | 48 | 90 | 99,21 | |
| M64×4 | 51 | 95 | 104,86 | |
