Гайка натяжная с нажимными болтами и шайбой, Superbolt тип MT

Тип изделия:	Гайки
Направление:	машиностроительный крепеж
Тип номенклатуры:	гайки натяжные
Тип материала:	Steel (сталь)
Тип покрытия:	без покрытия
Вид упаковки:	шт

Рассчитать вес

Гайка натяжная ОПМ 103055 Superbolt тип M представляет собой специализированный крепежный элемент, предназначенный для высоконагруженных соединений в машиностроении. Конструкция включает основную гайку, нажимные болты и шайбу, что позволяет создавать равномерное натяжение без использования сложных инструментов. Нажимные болты, расположенные по окружности гайки, обеспечивают точное распределение нагрузки, снижая риск деформации деталей. Такая конструкция упрощает монтаж и демонтаж, а также позволяет достигать высокого уровня натяжения в соединении.

Гайки ОПМ 103055 применяются в тяжелом машиностроении, энергетике и нефтегазовой промышленности. Они используются в узлах, требующих высокой прочности, таких как фланцевые соединения турбин, насосов, компрессоров и других крупногабаритных механизмов. Конструкция эффективна в условиях высоких вибраций и динамических нагрузок. Изделие подходит для применения в системах, где требуется точное регулирование натяжения.

Изготавливается гайка из углеродистой стали без покрытия. Материал обеспечивает устойчивость к механическим нагрузкам. Геометрия гайки, включая диаметр и расположение нажимных болтов, оптимизирована для равномерного распределения нагрузки. Шайба, входящая в комплект, усиливает контакт с поверхностью, предотвращая повреждение деталей. Конструкция Superbolt тип M позволяет использовать инструменты, что повышает удобство эксплуатации.

Компания ОПМ предлагает оптовые поставки гаек ОПМ 103055 Superbolt тип M со склада в Санкт-Петербурге. Доставка осуществляется по всей России, включая удаленные регионы. Наши специалисты помогут выбрать подходящие размеры и проконсультируют по особенностям монтажа. Оформите заказ через сайт или по телефону, чтобы получить рекомендации по применению и оптимальным решениям для ваших проектов.

Тип материала

Тип покрытия

Диаметр

наличие

Название	В упаковке	Цена, упак.	Кол-во, упак.	Заказать
Гайка натяжная Superbolt MT-M60x5.5/W ОПМ 103055	1 шт	149 381,44 руб. под заказ
Гайка натяжная Superbolt MT-M64x6/W ОПМ 103055	1 шт	176 541,70 руб. под заказ

Гайка натяжная Superbolt MT-M60x5.5/W ОПМ 103055

В упаковке 1 шт

Цена, упак. 149 381,44 руб.

Наличие под заказ

Гайка натяжная Superbolt MT-M64x6/W ОПМ 103055

В упаковке 1 шт

Цена, упак. 176 541,70 руб.

Наличие под заказ

Артикулы с 1 по 2 из 2

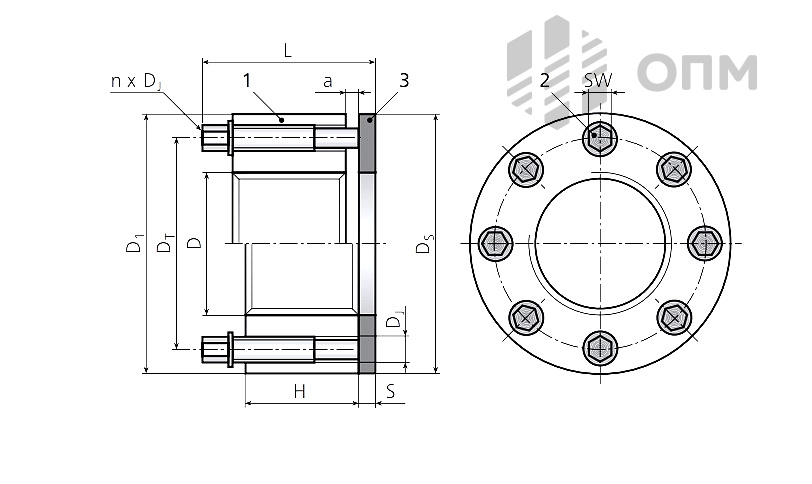

Таблица параметров для гайки с метрической резьбой:

D	P1	P2	P3	D1	H	DT	Dj	n	SW	a	Ds	S	L	F1 (kN)	F2 (kN)	M1 (Nm)	M2 (Nm)
M16	2	1,5	1	34	16	25	M6x0,75	4	5	6	32	3	33	73	94	14	18
M20	2,5	1,5	1	38	16	29	M6x0,75	6	5	6	38	4	34	110	140	14	18
M22	2,5	1,5	1	41	16	31	M6x0,75	6	5	6	41	4	34	110	140	14	18
M24	3	2	1,5	44	16	33	M6x0,75	8	5	6	43	4	34	145	187	14	18
M27	3	2	1,5	50	24	39	M8x1	6	6	6	50	5	45	214	285	36	48
M30	3,5	2	1,5	53	24	42	M8x1	6	6	6	53	5	45	214	285	36	48
M33	3,5	2	1,5	59	24	45	M8x1	8	6	6	59	5	45	285	380	36	48
M36	4	3	1,5	66	32	51	M10x1,25	6	8	8	66	5	57	343	457	72	96
M39	4	3	1,5	70	32	54	M10x1,25	8	8	8	70	5	57	457	610	72	96
M42	4,5	3	1,5	75	32	57	M10x1,25	8	8	8	73	5	57	457	610	72	96
M45	4,5	3	1,5	83	38	63	M12x1,25	8	10	10	81	6	68	700	935	131	175
M48	5	3	1,5	85	38	66	M12x1,25	8	10	10	85	6	68	700	935	131	175
M52	5	3	2	94	38	70	M12x1,25	8	10	10	89	6	68	700	935	131	175
M56	5,5	4	2	100	38	76	M12x1,25	8	10	10	95	6	68	700	935	131	175
M60	5,5	4	2	107	38	78	M12x1,25	10	10	10	100	6	68	875	1160	131	175
M64	6	4	2	113	53	87	M16x1,5	8	14	12	112	8	92	1270	1690	315	420
M68	6	4	2	117	53	91	M16x1,5	8	14	12	117	8	92	1270	1690	315	420
M72	6	4	2	120	56	95	M16x1,5	8	14	9	120	8	92	1270	1690	315	420
M76	6	4	2	132	56	100	M16x1,5	12	14	9	127	8	92	1900	2530	315	420
M80	6	4	2	132	56	103	M16x1,5	12	14	9	127	8	92	1900	2530	315	420
M85	6	4	2	137	56	108	M16x1,5	12	14	9	137	8	92	1900	2530	315	420
M90	6	4	2	145	59	113	M16x1,5	16	14	13	140	8	99	2530	3380	315	420
M100	6	4	2	164	61	123	M16x1,5	16	14	11	152	8	99	2530	3380	315	420
M110	6	4	2	177	79	139	M20x1,5	12	17	16	172	10	125	3150	4200	645	860
M120	6	4	2	189	81	149	M20x1,5	16	17	14	179	10	125	4200	5600	645	860
M125	6	4	2	194	81	154	M20x1,5	16	17	14	190	10	125	4200	5600	645	860
M130	6	4	2	205	94	159	M20x1,5	18	17	16	202	10	140	4700	6300	645	860
M140	6	4	2	215	94	169	M20x1,5	20	17	16	215	10	140	5250	7000	645	860
M150	6	4	2	225	94	179	M20x1,5	20	17	16	225	12	142	5250	7000	645	860
M160	6	4	-	234	107	189	M20x1,5	24	17	23	234	12	162	6300	8400	645	860

Таблица параметров для гайки с дюймовой резьбой:

D	TPI1	TPI2	TPI3	D1	H	DT	Dj	n	SW	a	Ds	S	L	F1 (lb)	F2 (lb)	M1 (lbft)	M2 (lbft)
3/4	10	16	-	1,47	0,7	1,32	1/4-28	4	3/16	0,24	1,5	0,13	1,38	20400	27200	14	18
7/8	9	14	-	1,6	0,7	1,26	1/4-28	6	3/16	0,24	1,63	0,13	1,38	30600	40800	14	18
1	8	12	14	1,9	0,93	1,46	5/16-24	6	1/4	0,2	2	0,19	1,71	48600	64800	27	36
1-1/8	7	8	12	2,08	0,93	1,59	5/16-24	6	1/4	0,2	2,13	0,19	1,71	48600	64800	27	36
1-1/4	7	8	12	2,25	0,94	1,75	5/16-24	8	1/4	0,19	2,38	0,19	1,71	64800	86400	27	36
1-3/8	6	8	12	2,46	1,2	1,94	3/8-24	6	5/16	0,25	2,5	0,19	2,12	73800	98400	49	65
1-1/2	6	8	12	2,7	1,2	2,01	3/8-24	8	5/16	0,25	2,75	0,19	2,12	98400	131200	49	65
1-5/8	6	8	12	2,96	1,2	2,2	3/8-24	8	5/16	0,25	2,88	0,19	2,12	98400	131200	49	65
1-3/4	5	8	12	3,08	1,42	2,38	7/16-20	8	3/8	0,28	3,13	0,25	2,49	129600	172800	75	100
1-7/8	6	8	12	3,59	1,6	2,74	1/2-20	8	7/16	0,4	3,5	0,25	2,85	175200	233600	114	152
2	4,5	8	12	3,59	1,6	2,74	1/2-20	8	7/16	0,4	3,5	0,25	2,85	175200	233600	114	152
2-1/4	4,5	8	12	3,95	1,6	3	1/2-20	8	7/16	0,4	3,75	0,25	2,85	175200	233600	114	152
2-1/2	4	8	12	4,45	2,1	3,43	5/8-18	8	9/16	0,45	4,5	0,31	3,61	285600	380800	233	310
2-3/4	4	8	12	4,7	2,1	3,69	5/8-18	8	9/16	0,45	4,75	0,31	3,61	285600	380800	233	310
3	4	6	8	5,2	2,1	3,95	5/8-18	12	9/16	0,45	5	0,31	3,61	428400	571200	233	310
3-1/4	4	6	8	5,45	2,2	4,15	5/8-18	12	9/16	0,35	5	0,31	3,61	428400	571200	233	310
3-1/2	4	6	8	5,7	2,3	4,4	5/8-18	16	9/16	0,51	5,5	0,31	3,87	571200	761600	233	310
3-3/4	4	6	8	6,2	2,4	4,65	5/8-18	16	9/16	0,41	5,5	0,31	3,87	571200	761600	233	310
4	4	6	8	6,45	2,6	4,9	5/8-18	18	9/16	0,53	6	0,31	4,19	642600	856800	233	310
4-1/4	4	6	8	6,95	3	5,33	3/4-16	16	5/8	0,5	6,4	0,38	4,76	806400	1075200	390	520
4-1/2	4	6	8	7,2	3	5,58	3/4-16	16	5/8	0,5	6,65	0,38	4,76	806400	1075200	390	520
4-3/4	4	6	8	7,45	3,2	5,83	3/4-16	18	5/8	0,6	6,9	0,38	5,06	907200	1209600	390	520
5	4	6	8	7,7	3,3	6,08	3/4-16	20	5/8	0,5	7,15	0,38	5,06	1008000	1344000	390	520
5-1/4	4	6	8	8,45	3,7	6,58	3/4-16	22	5/8	0,4	7,65	0,38	5,36	1108800	1478400	390	520
5-1/2	4	6	8	8,45	3,7	6,58	3/4-16	22	5/8	0,4	7,65	0,38	5,36	1108800	1478400	390	520
5-3/4	4	6	8	8,95	4	7,11	3/4-16	24	5/8	0,5	8,15	0,38	5,76	1209600	1612800	390	520
6	4	6	8	8,95	4	7,11	3/4-16	24	5/8	0,5	8,15	0,38	5,76	1209600	1612800	390	520
