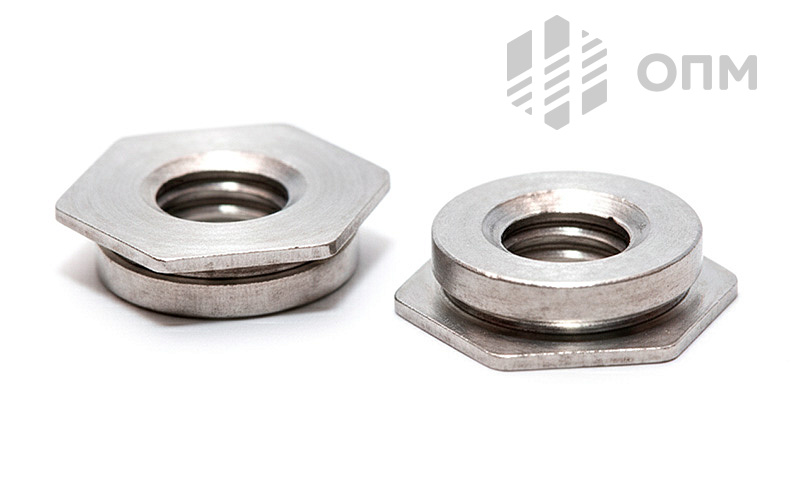

Гайка запрессовочная заподлицо
Характеристики / Таблица параметров / Купить
Артикул ОПМ 403003
| Тип изделия: | Гайки |
| Направление: | запрессовочный крепеж |
| Тип номенклатуры: | шестигранные гайки |
| Тип материала: | A2 |
| Тип покрытия: | без покрытия |
| Вид упаковки: | шт |
Рассчитать вес
Применяется запрессовочная шестигранная гайка при запрессовке в листовой металл с целью создания внутреннего резьбового соединения заподлицо
- d -- метрическая резьба
- P -- размер отверстия в листе +0,5-0 мм
- B -- размер головки
- H -- высота гайки
- D -- диаметр юбки
- X -- минимальное расстояние
- H -- общая высота
В ячейках таблицы указанно количество запрессовочных резьбовых шпилек в упаковке.
| d | M2 | M2.5 | M3 | M3L | M4 | M5 | M6 |
| P | 4,34 | 4,34 | 4,34 | 5,4 | 7,4 | 7,9 | 8,75 |
| B | 4,76 | 4,76 | 4,76 | 6,4 | 7,94 | 8,73 | 9,53 |
| H | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 3,1 |
| D | 4,34 | 4,34 | 4,34 | 5,35 | 7,34 | 7,9 | 8,71 |
| X | 6 | 6 | 6 | 6,5 | 7,2 | 8 | 8,8 |
| толщина листа в мм | 0,9 - 1,4 | 0,9 - 1,4 | 0,7 - 1,4 | 0,7 - 1,4 | 0,7 - 1,4 | 0,7 - 1,4 | 1,4 - 2,3 |
