Гайка бонка с рифлением на юбке
Характеристики / Таблица параметров / Купить
Артикул ОПМ 403020
| Тип изделия: | Гайки |
| Направление: | запрессовочный крепеж |
| Тип номенклатуры: | гайки бонки |
| Тип материала: | Steel (сталь) |
| Тип покрытия: | Zn (цинк) |
| Вид упаковки: | шт |
Рассчитать вес
Гайка бонка ОПМ 403020 развальцовочная круглая с рифлением на юбке.
Данная гайка бонка - универсальное решение, которое позволяет обеспечить установку гайки в листовой метал. При этом появляется возможность последующего создания на листе металла резьбового соединения с помощью установленной ранее гайки бонки.

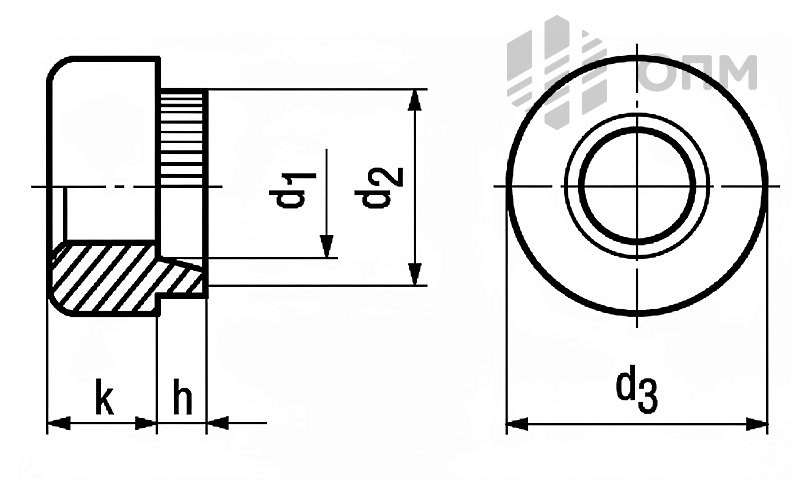

| d1 | d2 | d3 | k | Диаметр отверстия | толщина листа металла | h |
| M3 | 5.8 | 7.9 | 3.2 | 5.9-6 | 0.5-1.6 1.7-2.4 2.5-3.7 3.8-5 | 2.3 3.2 4.4 5.9 |
| M4 | 6.9 | 9.5 | 3.8 | 6.95-7.05 | 0.5-1.6 1.7-2.4 2.5-3.7 3.8-5 | 2.3 3.2 4.4 5.9 |
| M5 | 8.3 | 11.1 | 4.4 | 8.35-8.45 | 0.5-1.6 1.7-2.4 2.5-3.7 3.8-5 | 2.4 3.3 4.5 6 |
| M6 | 9.5 | 12.7 | 5.7 | 9.65-9.75 | 0.5-1.6 1.7-2.4 | 2.5 3.4 |
| M8 | 13 | 15.9 | 6.4 | 13.1-13.2 | 2.5-3.7 3.8-5 0.5-2 2.1-3.7 3.8-5 | 4.6 6.1 3.1 4.6 6.1 |
| M10 | 15.4 | 19.1 | 7.6 | 15.5-15.6 | 0.5-2 2.1-3.7 3.8-5 | 3.3 4.8 6.3 |
| M12 | 19.4 | 25.4 | 10.2 | 19.5-19.6 | 0.5-3 | 4.2 |
