DIN 125 Шайба плоская
Характеристики / Таблица параметров
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | плоские шайбы |
| Тип материала: | 09Г2С / A2 / A3 / A4 / A5 / AISI 316 / Al (алюминий) / Cu (медь) / Ms (латунь) / Steel (сталь) / Ti (титан) / полиамид |
| Тип покрытия: | Cd (кадмий) / Cu (медь) / Cu-Ni (медь-никель) / HDG (горячий цинк) / Ni (никель) / Sn-Bi (олово-висмут) / Zn (цинк) / Zn black pass. / Zn yellow pass. / black flZnyc/Znncl 480h / black flZnyc/Znncl 720h / flZnyc|Znncl 1000h / flZnyc|Znncl 480h / flZnyc|Znncl 720h / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 140 HV / 200 HV / 300 HV / 350 HV / 6 |
| Форма: | A / B |
| Вид упаковки: | кг / шт |

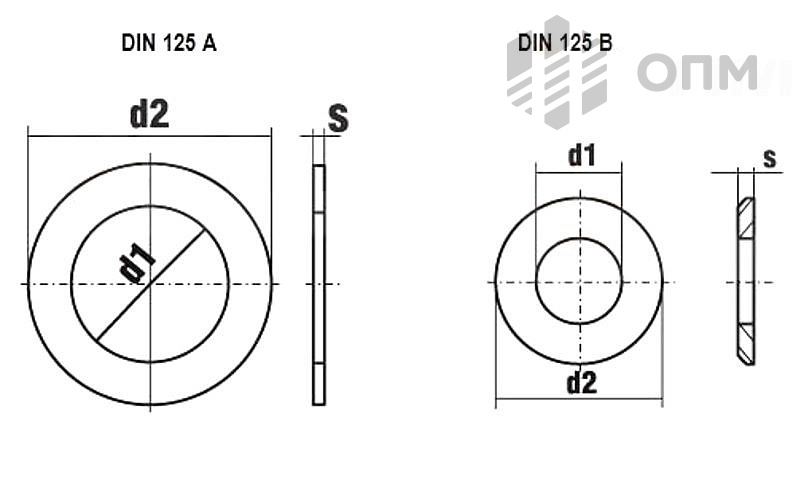

Формы исполнения
- Форма A Шайба без фаски
- Форма B Шайба с фаской
Аналоги* стандарта
- ГОСТ 11371-78 Шайба плоская класс точности А, С
- ISO 7089 Шайба плоская
- ISO 7090 Шайба плоская с фаской
Рассчитать вес
Скачать DIN 125-ru Аналоги DIN 125
- Цена:
от 206 руб. / шт - 217 позиций
ISO 7089 Шайба плоская
- машиностроительный крепеж
- Тип изделия:
плоские шайбы
- Цена:
от 88 руб. / шт - 90 позиций
ISO 7090 Шайба плоская с фаской
- машиностроительный крепеж
- Тип изделия:
плоские шайбы
- Цена:
от 1 руб. / кг,шт - 221 позиция
ГОСТ 11371-78 Шайба плоская
- машиностроительный крепеж
- Тип изделия:
плоские шайбы
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Плоская шайба DIN 125 относится к разделу Шайбы, находит свое применение в машиностроении, приборостроении, строительстве и автомобильной индустрии. В разделе нашего каталога ОПМ «Шайбы», вы найдете различные виды шайб плоских, в том числе и шайбу увеличенную.
Возможно также изготовление плоских шайб с требуемыми заказчику (вам) параметрами. Кроме того, при приобретении плоской шайбы DIN 125 вы можете купить у нас и прочие элементы метрического крепежа. Наш склад регулярно пополняется и обновляется, поэтому если у вас возникнут какие либо трудности с поиском необходимого изделия – обращайтесь к нам.
При выборе шайбы DIN 125 необходимо учитывать некоторые нюансы, которые способны внести ясность и четкое представление о том, какой продукт нужен именно вам. Итак, первое, на что стоит обратить внимание, это стандарт. Дело в том, что стандарты ГОСТ и DIN могут отличаться не только внешним диаметром, но и толщиной изделия.
Покрытие – так же важный параметр. Оно должно строго соответствовать условиям, в которых шайбу DIN 125 планируется эксплуатировать. Надо сказать, что обычно плоская шайба DIN 125 покрывается цинком (Zn)
И, наконец, материал – это может быть сталь, латунь, медь, сталь А2, сталь А4. Наиболее востребована плоская шайба DIN 125 для диаметров от 5 мм до 36 мм, как наиболее универсальная. Однако и другие размеры этого изделия вы также без особых усилий сможете найти на нашем складе. Звоните и заказывайте. Наши специалисты подберут для вас и другие, элементы крепежа данной категории.
Таблица параметров для шайбы DIN 125 формы A (без фаски):
| d1 | d2 | s | Номинальный диаметр | Соответствие в дюймах |
| 1,7 | 4 | 0,3 | 1,6 | |
| 1,8 | 4,5 | 0,3 | 1,7 | |
| 2,2 | 5 | 0,3 | 2 | |
| 2,5 | 6 | 0,5 | 2,3 | |
| 2,7 | 6 | 0,5 | 2,5 | |
| 2,8 | 7 | 0,5 | 2,6 | |
| 3,2 | 7 | 0,5 | 3 | |
| 4,3 | 9 | 0,8 | 4 | |
| 5,3 | 10 | 1 | 5 | 3/16" |
| 6,4 | 12 | 1,6 | 6 | |
| 7,4 | ||||
| 8,4 | 16 | 1,6 | 8 | 5/16" |
| 10,5 | 20 | 2 | 10 | 3/8" |
| 13 | 24 | 2,5 | 12 | 1/2" |
| 15 | 28 | 2,5 | 14 | |
| 17 | 30 | 3 | 16 | 5/8" |
| 19 | 34 | 3 | 18 | |
| 21 | 37 | 3 | 20 | 3/4" |
| 23 | 39 | 3 | 22 | 7/8" |
| 25 | 44 | 4 | 24 | |
| 28 | 50 | 4 | 27 | |
| 31 | 56 | 4 | 30 | 1 1/8" |
| 34 | 60 | 5 | 33 | 1 1/4" |
| 37 | 66 | 5 | 36 | 1 3/8" |
| 40 | 72 | 6 | 39 | |
| 43 | 78 | 7 | 42 | 1 5/8" |
| 46 | 85 | 7 | 45 | 1 3/4" |
| 50 | 92 | 8 | 48 | 2" |
| 54 | 98 | 8 | 52 | |
| 58 | 105 | 9 | 56 | |
| 62 | 110 | 9 | 60 | 2 1/4" |
| 66 | 115 | 9 | 64 | 2 1/2" |
| 70 | 120 | 10 | 68 | |
| 74 | 125 | 10 | 72 | 2 3/4" |
| 78 | 135 | 10 | 75 | 3" |
| 82 | 140 | 12 | 80 | |
| 87 | 145 | 12 | 85 | |
| 93 | 160 | 12 | 90 | 3 1/2" |
| 104 | 175 | 14 | 100 |
Таблица параметров для шайбы DIN 125 формы B (с фаской):
| d1 | d2 | s |
| 3,2 | 7 | 0,5 |
| 4,3 | 9 | 0,8 |
| 5,3 | 10 | 1 |
| 6,4 | 12 | 1,6 |
| 8,4 | 16 | 1,6 |
| 10,5 | 20 | 2 |
| 13 | 24 | 2,5 |
| 15 | 28 | 2,5 |
| 17 | 30 | 3 |
| 19 | 34 | 3 |
| 21 | 37 | 3 |
| 23 | 39 | 3 |
| 25 | 44 | 4 |
| 28 | 50 | 4 |
| 31 | 56 | 4 |
| 34 | 60 | 5 |
| 37 | 66 | 5 |
| 40 | 72 | 6 |
| 43 | 78 | 7 |
| 46 | 85 | 7 |
| 50 | 92 | 8 |
| 52 | 92 | 8 |
| 54 | 98 | 8 |
