DIN 128 Шайба пружинная (гровер)
Характеристики / Таблица параметров
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | пружинные шайбы |
| Тип материала: | 1.4310 / A1 / A4 / Steel (сталь) |
| Тип покрытия: | HDG (горячий цинк) / Mech Zn / Zn (цинк) / без покрытия |
| Форма: | A / B |
| Вид упаковки: | шт |
Альтернативные названия
- шайба гроверная
- шайба стопорная выпуклая
- шайба одновитковая
- шайба разрезная

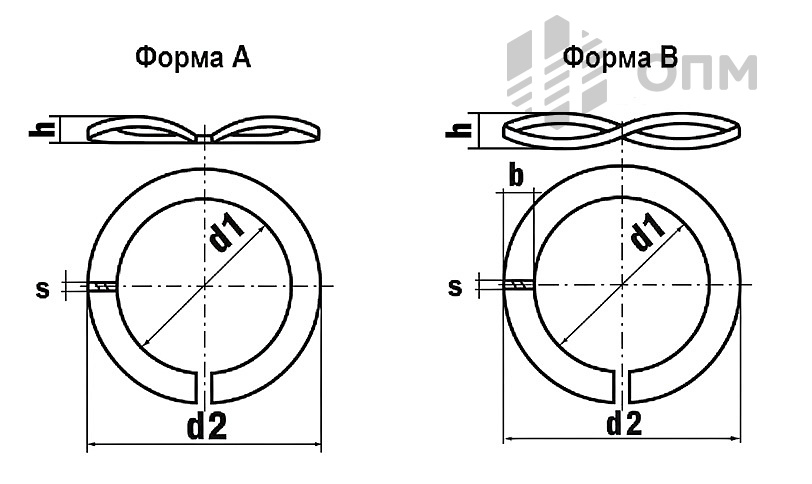

Формы исполнения
- Одновитковая пружинная шайба DIN 128 A обладает изогнутой формой
- Одновитковая пружинная шайба DIN 128 B обладает волнистой формой
Аналоги* стандарта
- ГОСТ 6402-70 Пружинная шайба
Рассчитать вес
Аналоги DIN 128
- Цена:
от 26 руб. / кг,тыс. шт,шт - 266 позиций
ГОСТ 6402-70 Шайба пружинная
- машиностроительный крепеж
- Тип изделия:
пружинные шайбы
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Пружинная шайба DIN 128 (гровер), а также DIN 127 применяется во многих отраслях приборостроения, промышленности и станкостроения. На нашем складе ОПМ представлены оба варианта исполнения одновитковой шайбы DIN 128:
- Тип A с изогнутой (выпуклой) формой;
- Тип B с волнистой формой.
Возможно также изготовление стопорных шайб на заказ. Стоимость и сроки обговариваются и согласуются заранее. При покупке шайб DIN 128 вы можете приобрести другие изделия крепежа – шпильки, различные шплинты, заклепки и прочее.
Выбор гроверной шайбы DIN 128
При приобретении аналогов пружинной шайбы обратите внимание на то, что стандарты ГОСТ и DIN отличаются некоторыми параметрами. Кроме того, материал, из которого изготовлена разрезная шайба DIN 128 может быть абсолютно разным: пружинная сталь, бронза, сталь А4, сталь 1.4310.
Отдельно стоит поговорить о покрытии. Как волнистая, так и изогнутая пружинная шайба DIN 128 может быть применима в самых разных областях, где условия эксплуатации могут варьироваться от легких, не требующих выдерживать какие-либо нагрузки, до самых тяжелых, где одним из самых важных параметров является успешное преодоление любых испытаний. Соответственно, покрытие должно строго соответствовать условиям применения гроверной шайбы DIN 128.
| d1 | d1 min | d1 max | d2 max | s | h min | h max |
| 2 | 2,1 | 2,4 | 4,4 | 0,5 | 0,7 | 0,9 |
| 2,3 | 2,4 | 2,7 | 4,9 | 0,6 | 0,9 | 1,1 |
| 2,5 | 2,6 | 2,9 | 5,1 | 0,6 | 0,9 | 1,1 |
| 2,6 | ||||||
| 3 | 3,1 | 3,4 | 6,2 | 0,7 | 1,1 | 1,3 |
| 3,5 | 3,6 | 3,9 | 6,7 | 0,7 | 1,1 | 1,3 |
| 4 | 4,1 | 4,4 | 7,6 | 0,8 | 1,2 | 1,4 |
| 5 | 5,1 | 5,4 | 9,2 | 1 | 1,5 | 1,7 |
| 6 | 6,1 | 6,5 | 11,8 | 1,3 | 2 | 2,2 |
| 7 | 7,1 | 7,5 | 12,8 | 1,3 | 2 | 2,2 |
| 8 | 8,1 | 8,5 | 14,8 | 1,6 | 2,45 | 2,75 |
| 10 | 10,2 | 10,7 | 18,1 | 1,8 | 2,85 | 3,15 |
| 12 | 12,2 | 12,7 | 21,1 | 2,1 | 3,35 | 3,65 |
| 14 | 14,2 | 14,7 | 24,1 | 2,4 | 3,9 | 4,3 |
| 16 | 16,2 | 17 | 27,4 | 2,8 | 4,5 | 5,1 |
| 18 | 18,2 | 19 | 29,4 | 2,8 | 4,5 | 5,1 |
| 20 | 20,2 | 21,2 | 33,6 | 3,2 | 5,1 | 5,9 |
| 22 | 22,5 | 23,5 | 35,9 | 3,2 | 5,1 | 5,9 |
| 24 | 24,5 | 25,5 | 40 | 4 | 6,5 | 7,5 |
| 27 | 27,5 | 28,5 | 43 | 4 | 6,5 | 7,5 |
| 30 | 30,5 | 31,7 | 48,2 | 6 | 9,5 | 10,5 |
| 36 | 36,5 | 37,7 | 58,2 | 6 | 10,3 | 11,3 |
| 42 | 42,5 | 68,2 | 7 | 12 | 13 | |
| 48 | 49 | 75 | 7 | 12 | 13 | |
| 56 | 57 | 87 | 8 | 14 | 15,5 | |
| 64 | 65 | 95 | 8 | 14 | 15,5 | |
| 72 | 73 | 103 | 8 | 14 | 15,5 | |
| 80 | 81 | 111 | 8 | 14 | 15,5 | |
| 90 | 91 | 121 | 8 | 14 | 15,5 | |
| 100 | 101 | 131 | 8 | 14 | 15,5 |
