Шайба косая DIN 434 с двумя проточками
Характеристики / Таблица параметров
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | косые шайбы |
| Тип материала: | A2 / A4 / Steel (сталь) |
| Тип покрытия: | HDG (горячий цинк) / Zn (цинк) / flZnyc|Znncl 480h / flZnyc|Znncl 720h / без покрытия |
| Вид упаковки: | шт |
Аналоги* стандарта
- ГОСТ 10906-78 Шайба косая.
Рассчитать вес
Аналоги DIN 434
- Цена:
от 3970 руб. / кг,шт - 30 позиций
ГОСТ 10906-78 Шайба косая
- машиностроительный крепеж
- Тип изделия:
косые шайбы
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.

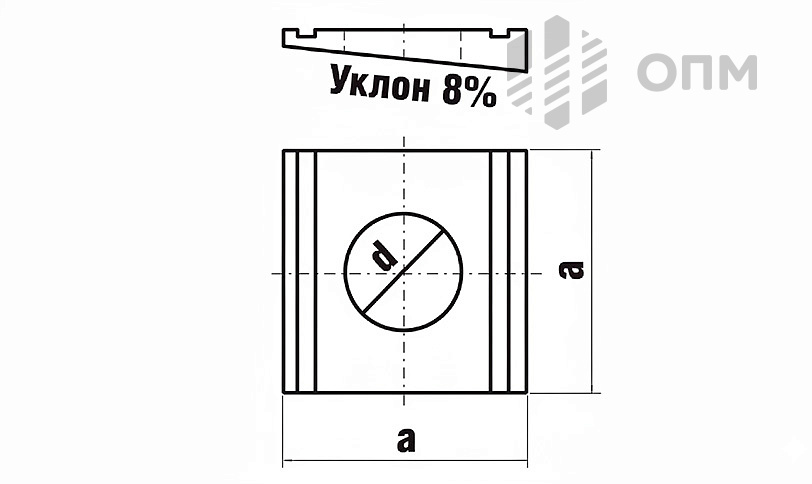

Данная косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.
Как аналог* в некоторых случаях вы можете заменить косую шайбу DIN 434 на DIN 435, однако следует учесть такие особенности, как более высокий уровень наклона 14% и наличие всего одной проточки – напомним, что все это касается косой шайбы DIN 435.
Выбор шайбы DIN 434
Никогда не следует забывать о существовании некоторых тонкостей, связанных с выбором тех или иных изделий крепежа. Данное утверждение справедливо и для косой шайбы DIN 434. Сейчас мы попытаемся сформулировать некоторые наиболее важные моменты в выборе этого изделия.
Первое, на что стоит обратить внимание – стандарт. Надлежит знать: стандарты ГОСТ, DIN и прочие могут незначительно отличаться друг от друга. Причем в совокупности различия могут привести к существенным отклонениям двух, казалось бы, одинаковых изделий. В случае косой шайбы DIN 434 стандарты DIN и ГОСТ отличаются уклоном и другими параметрами.
Материал и покрытие следует выбирать исходя из будущих условий эксплуатации косой шайбы DIN 434. Мы предлагаем данный крепеж с размерами D17,5 (под М16) и D22 (под М20), как наиболее универсальные. Также вы можете купить с нашего склада и другие размеры косой шайбы DIN 434 без покрытия, с цинком и горячим цинком.
| d | Номинальный диаметр | a | b |
| 9 | M8 | 22 | 22 |
| 11 | M10 | 22 | 22 |
| 13,5 | M12 | 30 | 30 |
| 17,5 | M16 | 32 | 36 |
| 22 | M20 | 40 | 44 |
| 24 | M22 | 44 | 50 |
| 26 | M24 | 56 | 56 |
| 30 | M27 | 56 | 56 |
| 33 | M30 | 62 | 62 |
| 36 | M33 | 68 | 68 |
