DIN 5406 Шайба стопорная многолапчатая
Характеристики / Таблица параметров
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | многолапчатые шайбы |
| Тип материала: | A2 / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / без покрытия |
| Вид упаковки: | шт |
Аналоги* стандарта
- ГОСТ 11872-89 Шайба многолапчатая.
Рассчитать вес
Аналоги DIN 5406
- Цена:
от 5 руб. / шт - 126 позиций
ГОСТ 11872-89 Шайба многолапчатая
- машиностроительный крепеж
- Тип изделия:
многолапчатые шайбы
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Представленный стандарт DIN 5406 распространяется на стопорные многолапчатые шайбы общемашиностроительного применения. Изделия используются для стопорения круглых шлицевых гаек - основными примерами могут послужить гайки стандартов DIN 981 и DIN 1804.
Шайбы стопорные многолапчатые, как правило, изготавливаются из стали, но в качестве материала для них может использоваться и латунь. Стальные шайбы по DIN 5406 могут быть без покрытия, фосфатированные и гальванически оцинкованные.
Выбор шайбы DIN 5406
При сборке конструкции с применением стопорной многолапчатой шайбы DIN 5406 ее внутренняя лапка, отогнутая под углом 90 градусов к плоскости шайбы, устанавливается в аксиальный паз резьбового стержня, на котором осуществляется сборка. Заворачивается шлицевая гайка и создается необходимый натяг в резьбе. После этого одна или несколько наружных лапок шайбы загибаются в шлицы гайки, за счет чего и осуществляется контровка.
В случае необходимости разобрать конструкцию, достаточно отогнуть наружные лапки в исходное положение, после чего можно отворачивать гайку. Если у вас возникли какие-либо вопросы по поводу установки, демонтажа, поставки, заказа и, естественно, цен на данный вид крепежа – шайбы DIN 5406 – просьба обратиться к нашим консультантам, которые непременно помогут вам определиться с любыми вопросами.

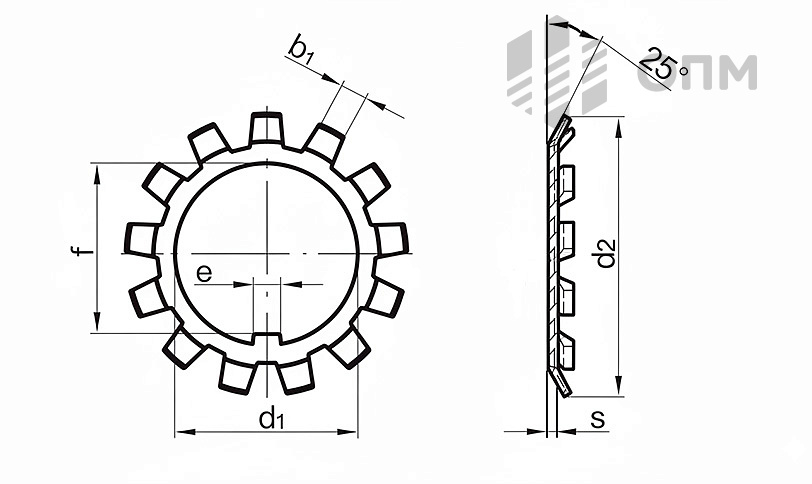

| номер | d1 | d2 | e | f | b1 | s |
| MB0 | 10 | 21 | 3 | 8,5 | 3 | 1 |
| MB1 | 12 | 25 | 3 | 10,5 | 3 | 1 |
| MB2 | 15 | 28 | 4 | 13,5 | 4 | 1 |
| MB3 | 17 | 32 | 4 | 15,5 | 4 | 1 |
| MB4 | 20 | 36 | 4 | 18,5 | 4 | 1 |
| MB5 | 25 | 42 | 5 | 23 | 5 | 1,25 |
| MB6 | 30 | 49 | 5 | 27,5 | 5 | 1,25 |
| MB7 | 35 | 57 | 6 | 32,5 | 5 | 1,25 |
| MB8 | 40 | 62 | 6 | 37,5 | 6 | 1,25 |
| MB9 | 45 | 69 | 6 | 42,5 | 6 | 1,25 |
| MB10 | 50 | 74 | 6 | 47,5 | 6 | 1,25 |
| MB11 | 55 | 81 | 8 | 52,5 | 7 | 1,5 |
| MB12 | 60 | 86 | 8 | 57,5 | 7 | 1,5 |
| MB13 | 65 | 92 | 8 | 62,5 | 7 | 1,5 |
| MB14 | 70 | 98 | 8 | 66,5 | 8 | 1,5 |
| MB15 | 75 | 104 | 8 | 71,5 | 8 | 1,5 |
| MB16 | 80 | 112 | 10 | 76,5 | 8 | 1,75 |
| MB17 | 85 | 119 | 10 | 81,5 | 8 | 1,75 |
| MB18 | 90 | 126 | 10 | 86,5 | 10 | 1,75 |
| MB19 | 95 | 133 | 10 | 91,5 | 10 | 1,75 |
| MB20 | 100 | 142 | 12 | 96,5 | 10 | 1,75 |
| MB21 | 105 | 145 | 12 | 100,5 | 12 | 1,75 |
| MB22 | 110 | 154 | 12 | 105,5 | 12 | 1,75 |
| MB23 | 115 | 159 | 12 | 110,5 | 12 | 2 |
| MB24 | 120 | 164 | 14 | 115 | 12 | 2 |
| MB25 | 125 | 170 | 14 | 120 | 12 | 2 |
| MB26 | 130 | 175 | 14 | 125 | 12 | 2 |
| MB27 | 135 | 185 | 14 | 130 | 14 | 2 |
| MB28 | 140 | 192 | 16 | 135 | 14 | 2 |
| MB29 | 145 | 202 | 16 | 140 | 14 | 2 |
| MB30 | 150 | 205 | 16 | 145 | 14 | 2 |
