Характеристики / Таблица параметров

Тип изделия: Шайбы
Направление: машиностроительный крепеж
Тип номенклатуры: пружинные шайбы
Тип материала: Steel (сталь) / 1.4310 / A2 / A4
Тип покрытия: Zn (цинк) / Zn black pass. / Zn yellow pass. / Phosphate (фосфатное) / без покрытия / flZnyc|Znncl 480h / flZnyc|Znncl 720h
Класс прочности/твердость: 420 HV
Вид упаковки: шт

Альтернативные названия

  • пружинная шайба
  • тарельчатая шайба

Аналоги* стандарта

  • ГОСТ 13439-68 Шайба пружинная тарельчатая
  • ISO 10670 Шайба пружинная тарельчатая

Стандарт, по которому изготавливается тарельчатая шайба может быть не только немецкой системы DIN, но и отечественной: ГОСТ - Российский стандарт.

Тарельчатая шайба, соответствующая стандарту DIN 6796 изготавливается из специальной рессорно-пружинной стали. Такое изделие предназначено для установки и дополнительной фиксации различных болтов, винтов и прочих элементов крепежа.

Рассматриваемая тарельчатая шайба выполняется в виде кольца, которое при своем монтаже получает динамические или статические осевые нагрузки. Этому также способствует и специальная форма выдавленная конусом.

Для данной тарельчатой шайбы, выполненной по немецкому стандарту DIN, существует, как уже было сказано выше, российский аналог* ГОСТ 13439-68. Однако это не означает, что данные элементы на 100% идентичны. Любые стандарты разных государств могут иметь небольшие погрешности, которые в последствие негативно сказываются на применении и дальнейшем обслуживании изделий.

На это следует обратить особое внимание при выборе пружинной шайбы DIN 6796. Если вам нужен именно немецкий, стандарт, но покупайте изделия, стандартизованные именно по нему. И наоборот – потребности в российских товарах удовлетворяйте элементами российских стандартов.

Кроме того, существует ряд параметров для шайбы DIN 6796, которые нужно знать для правильного выбора этого изделия. Помимо основных, таких как внешний и внутренний диаметр шайбы, толщина и высота, необходимо определиться с материалом, из которого будет изготовлена тарельчатая пружинная шайба, а также каким покрытием она будет обладать. Это нужно для того, чтобы выбранный элемент по стандарту DIN максимально подходил для тех задач, которые вы намереваетесь решить.

Материал
Покрытие
Диаметр
Длина
Класс прочности
Артикулы с 1 по 25 из 90

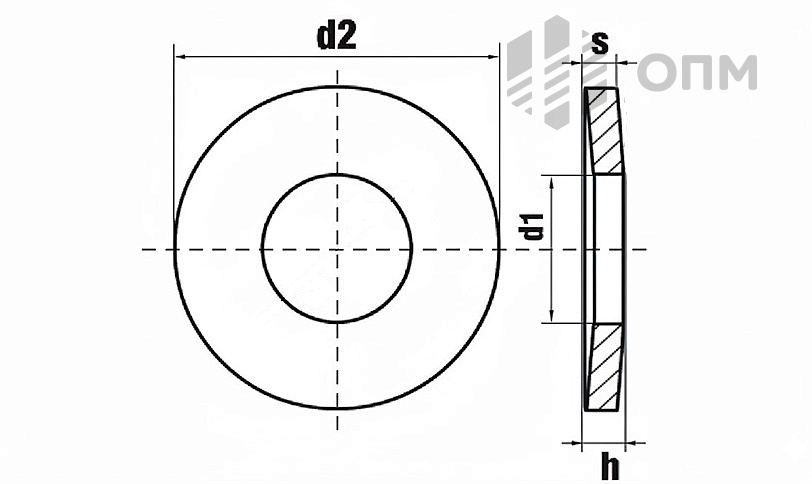

d1 d2 s h minh max
M2 2,2 5 0,40,50,6
M2,5 2,7 6 0,5 0,610,72
M3 3,2 7 0,6 0,720,85
M4 4,3 9 1 1,121,3
M5 5,3 11 1,2 1,351,55
M6 6,4 14 1,51,72
M7 7,4 17 1,75 22,3
M8 8,4 18 2 2,242,6
M10 10,5 23 2,5 2,83,2
M12 13 29 3 3,433,95
M14 15 35 3,5 4,044,65
M16 17 39 44,585,25
M18 19 42 4,5 5,085,8
M20 21 45 5 5,66,4
M22 23 49 5,5 6,157,05
M24 25 56 66,777,75
M27 28 60 6,57,38,35
M30 31 70 789,2
