DIN 6798 Шайба стопорная зубчатая
Характеристики / Таблица параметров
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | стопорные шайбы |
| Тип материала: | 1.4310 / A2 / A4 / A5 / Cu/Sn (бронза) / Steel (сталь) |
| Тип покрытия: | Cd (кадмий) / Cu-Ni (медь-никель) / Ni (никель) / Zn (цинк) / Zn yellow pass. / flZnyc|Znncl 480h / без покрытия |
| Класс прочности/твердость: | 350 HV |
| Форма: | A / J / V |
| Вид упаковки: | шт |
Формы исполнения
- Форма A с внешними зубцами
- Форма J с внутренними зубцами
- Форма V вогнутой формы с внешними зубцами
Аналоги* стандарта
- ГОСТ 10462-81 Шайба стопорная с внутренними зубьями
- ГОСТ 10463-81 Шайба стопорная с наружными зубьями
- ГОСТ 10464-81 Шайба стопорная с наружными зубьями (вогнутая) углом 90°
Рассчитать вес
Аналоги DIN 6798
- Цена:
от 240050 руб. / шт - 12 позиций
ГОСТ 10462-81 Шайба стопорная с внутренними зубьями
- машиностроительный крепеж
- Тип изделия:
стопорные шайбы
- Цена:
от 2874 руб. / шт - 14 позиций
ГОСТ 10463-81 Шайба стопорная зубчатая
- машиностроительный крепеж
- Тип изделия:
стопорные шайбы
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Существует ряд специфических производств, где обыкновенная шайба играет одну из важнейших ролей в креплении различных плоскостей, узлов, элементов. И таким изделием является зубчатая шайба DIN 6798. Она используется во многих областях промышленности, строительства, а также в сфере мебельного производства. Данный крепежный элемент имеет три формы исполнения, и каждая из этих форм соответствует определенному российскому стандарту.
DIN 6798 A Шайба стопорная зубчатая
Изделие имеет внешние зубцы.
Шайба изготавливается из пружинных сталей, однако существуют варианты исполнения из нержавеющих сталей разных марок, а также из различных сплавов. На внешнюю форму этой шайбы выбор материала не влияет. Для производства используют специальные станки с установленным программным обеспечением, поэтому в точности сохраняются размеры высечек зубьев, внешние и внутренние диаметры и прочее.
Стопорная шайба формы A стандарта DIN соответствует российскому стандарту ГОСТ 10463-81.
DIN 6798 J Шайба стопорная зубчатая
Изделие имеет внутренние зубцы.
На внешний вид шайба представляет собой обыкновенной металлическое кольцо, на внутренней стороне которого нарезаны зубья. Зубья стопорной шайбы этого стандарта DIN при зажиме «врезаются» в материал соединяемых плоскостей, образуя некий своеобразный стопор. Очень хорошо такое соединение показывает себя при эксплуатации под воздействием мощной вибрации.
Стопорная шайба формы J стандарта DIN соответствует российскому стандарту ГОСТ 10462-81.
DIN 6798 V Шайба стопорная зубчатая
Изделие имеет внешние зубцы и вогнутую форму.
Данная форма зубчатой шайбы по DIN применяется в зависимости от условий эксплуатации, ее вогнутая форма способствует созданию еще большего давления при монтаже, что способствует укреплению и надежной фиксации соединения. Раскручивание различных узлов при использовании такой зубчатой шайбы практически исключено. В зависимости от внешних условий изделие может быть выполнено из различных материалов, а также может обладать различным покрытием.
Стопорная шайба формы V стандарта DIN соответствует российскому стандарту ГОСТ 10464-81.

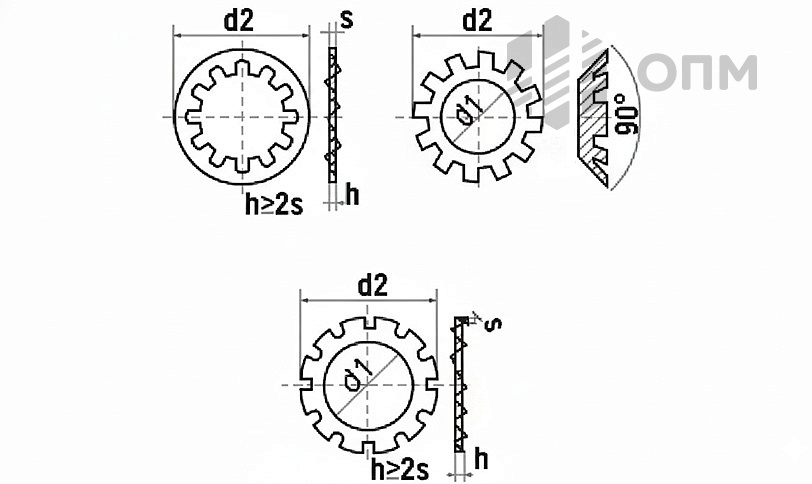

DIN 6798 форма A с внешними зубцами. Таблица параметров:
| d1 | Номинальный диаметр | d2 | s |
| 2,2 | 2 | 4,5 | 0,3 |
| 2,7 | 2,5 | 5,5 | 0,4 |
| 3,2 | 3 | 6 | 0,4 |
| 3,7 | 3,5 | 7 | 0,5 |
| 4,3 | 4 | 8 | 0,5 |
| 5,3 | 5 | 10 | 0,6 |
| 6,4 | 6 | 11 | 0,7 |
| 7,4 | 7 | 12,5 | 0,8 |
| 8,4 | 8 | 15 | 0,8 |
| 10,5 | 10 | 18 | 0,9 |
| 13 | 12 | 20,5 | 1 |
| 15 | 14 | 24 | 1 |
| 17 | 16 | 26 | 1,2 |
| 19 | 18 | 30 | 1,4 |
| 21 | 20 | 33 | 1,4 |
| 23 | 22 | 36 | 1,5 |
| 25 | 24 | 38 | 1,5 |
| 28 | 27 | 44 | 1,6 |
| 31 | 30 | 48 | 1,6 |
DIN 6798 форма J с внутренними зубцами. Таблица параметров:
| d1 | Номинальный диаметр | d2 | s |
| 2,2 | 2 | 4,5 | 0,3 |
| 2,7 | 2,5 | 5,5 | 0,4 |
| 3,2 | 3 | 6 | 0,4 |
| 3,7 | 3,5 | 7 | 0,5 |
| 4,3 | 4 | 8 | 0,5 |
| 5,3 | 5 | 10 | 0,6 |
| 6,4 | 6 | 11 | 0,7 |
| 7,4 | 7 | 12,5 | 0,8 |
| 8,4 | 8 | 15 | 0,8 |
| 10,5 | 10 | 18 | 0,9 |
| 13 | 12 | 20,5 | 1 |
| 15 | 14 | 24 | 1 |
| 17 | 16 | 26 | 1,2 |
| 19 | 18 | 30 | 1,4 |
| 21 | 20 | 33 | 1,4 |
| 23 | 22 | 36 | 1,5 |
| 25 | 24 | 38 | 1,5 |
| 28 | 27 | 44 | 1,6 |
| 31 | 30 | 48 | 1,6 |
DIN 6798 форма V вогнутой формы с внешними зубцами. Таблица параметров:
| d1 | Номинальный диаметр | d2 | s |
| 3,2 | 3 | 6 | 0,2 |
| 3,7 | 3,5 | 7 | 0,25 |
| 4,3 | 4 | 8 | 0,25 |
| 5,3 | 5 | 9,8 | 0,3 |
| 6,4 | 6 | 11,8 | 0,4 |
| 8,4 | 8 | 15,3 | 0,4 |
| 10,5 | 10 | 19 | 0,5 |
| 13 | 12 | 23 | 0,5 |
