DIN 7349 Шайба под тяжелые штифты
Характеристики / Таблица параметров / Купить
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | плоские шайбы |
| Тип материала: | A2 / A4 / Steel (сталь) |
| Тип покрытия: | HDG (горячий цинк) / ZP 8 DiSP / Zn (цинк) / Zn yellow pass. / dacromet / flZnyc|Znncl 1000h / flZnyc|Znncl 480h / flZnyc|Znncl 720h / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 100 HV / 200 HV / 300 HV |
| Вид упаковки: | шт |
Рассчитать вес
Плоские шайбы стандарта DIN 7349 применяются в комплекте с тяжёлыми штифтами, включая изделия по DIN 1481. За счёт увеличенного наружного диаметра и толщины, такие шайбы обеспечивают расширенную площадь опоры, равномерное распределение нагрузки и защиту основания от продавливания. Это особенно важно в ответственных узлах, где соединения подвергаются вибрации, ударам или постоянному напряжению.
Шайбы изготавливаются из углеродистой или нержавеющей стали (A2, A4), в зависимости от условий эксплуатации. Доступны варианты с покрытием: гальваническое или горячее цинкование, цинк-ламель, а также исполнение без покрытия. В зависимости от типа конструкции и требуемой прочности, можно выбрать твёрдость 100 HV, 200 HV или 300 HV.
Поставки DIN 7349 осуществляются оптом. Изделия доступны на складе в Санкт-Петербурге. Оформить заказ и организовать доставку по всей России можно через менеджера — поможем подобрать нужный диаметр и покрытие под конкретную задачу.

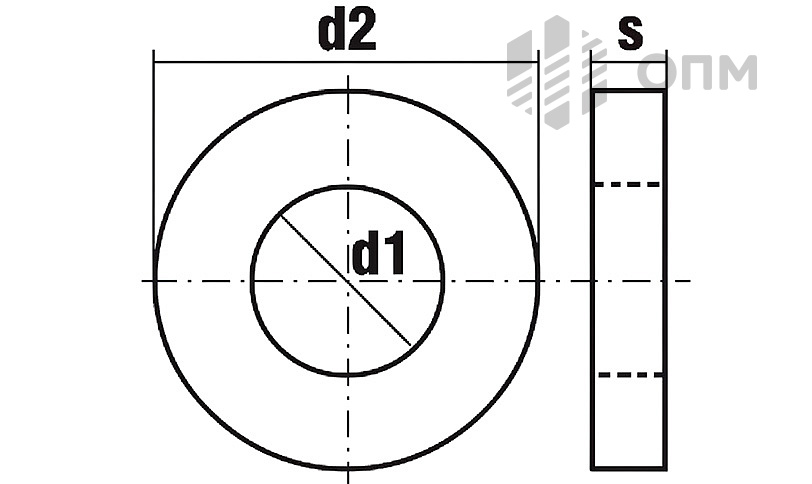

| d1 | d2 | s | d DIN 1481 | Под M |
| 3,2 | 9 | 1 | 6 | M3 |
| 4,3 | 12 | 1,6 | 8 | M4 |
| 5,3 | 15 | 2 | 10 | M5 |
| 6,4 | 17 | 3 | 12 | M6 |
| 8,4 | 21 | 4 | 16 | M8 |
| 10,5 | 25 | 4 | 18 | M10 |
| 13 | 30 | 6 | 21 | M12 |
| 15 | 36 | 6 | 25 | M14 |
| 17 | 40 | 6 | 28 | M16 |
| 19 | 44 | 8 | 32 | M18 |
| 21 | 44 | 8 | 35 | M20 |
| 23 | 50 | 8 | 38 | M22 |
| 25 | 50 | 10 | 40 | M24 |
| 28 | 60 | 10 | 45 | M27 |
| 31 | 68 | 10 | 50 | M30 |
| 37 | M36 |
