ГОСТ 13438-68 Шайба сферическая для станочных приспособлений
Характеристики / Таблица параметров / Купить
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | шаровые шайбы |
| Тип материала: | 40X / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / без покрытия |
| Вид упаковки: | шт |
| Цена: | от 114,69 руб. / шт |
Альтернативные названия
- шаровая шайба
- сферическая шайба
Рассчитать вес
Скачать ГОСТ 13438-68 Вы можете заказать оптом шайбу ГОСТ 13438-68 сферическую для станочных приспособлений. Данные шаровые шайбы производятся из стали цинковым покрытием. Звоните и заказывайте. Доставка по городам РФ.

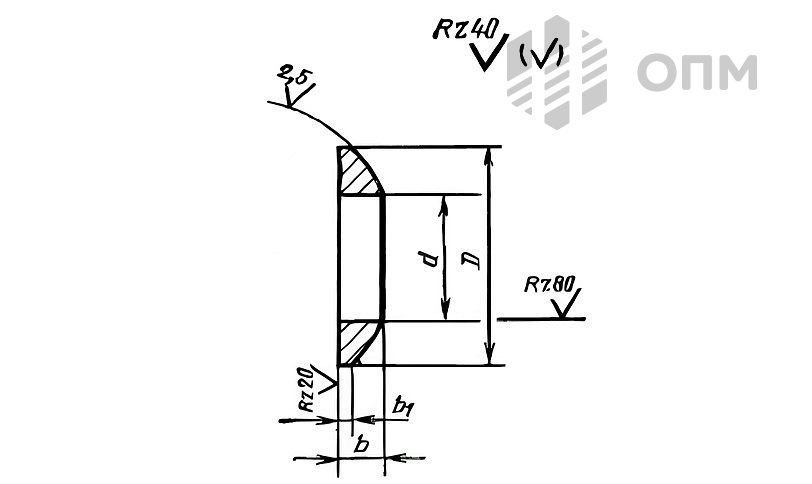

| Обозначение шайб | Под стержень диаметром | D | d | b | b₁ | r |
| 7019-0391 | 6 | 12 | 6,4 | 2,4 | 1,0 | 9,0 |
| 7019-0392 | 8 | 17 | 8,4 | 3,5 | 1,0 | 12,0 |
| 7019-0393 | 10 | 21 | 10,5 | 4,0 | 1,0 | 15,0 |
| 7019-0394 | 12 | 24 | 13,0 | 4,5 | 1,2 | 18,0 |
| 7019-0395 | 16 | 30 | 17,0 | 5,3 | 1,2 | 22,0 |
| 7019-0396 | 20 | 36 | 21,0 | 6,3 | 1,6 | 27,0 |
| 7019-0397 | 24 | 44 | 25,0 | 8,0 | 2,0 | 32,0 |
| 7019-0398 | 30 | 56 | 31,0 | 10,0 | 2,5 | 40,0 |
| 7019-0399 | 36 | 68 | 37,0 | 14,0 | 4,0 | 50,0 |
| 7019-0400 | 42 | 78 | 43,0 | 16,0 | 5,5 | 58,0 |
| 7019-0401 | 48 | 92 | 50,0 | 21,0 | 8,0 | 67,0 |
