ГОСТ 13439-68 Шайба коническая для станочных приспособлений
Характеристики / Таблица параметров / Купить
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | шаровые шайбы |
| Тип материала: | 40X / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / без покрытия |
| Вид упаковки: | шт |
| Цена: | от 115,03 руб. / шт |
Альтернативные названия
- шаровая шайба
- коническая шайба
Рассчитать вес
Скачать ГОСТ 13439-68 Шайба коническая (шаровая) ГОСТ 13439-68 для станочных приспособлений. Изделие из стали с цинковым покрытием или без покрытия. Вы можете заказать данные шайбы оптом с доставкой по городам.

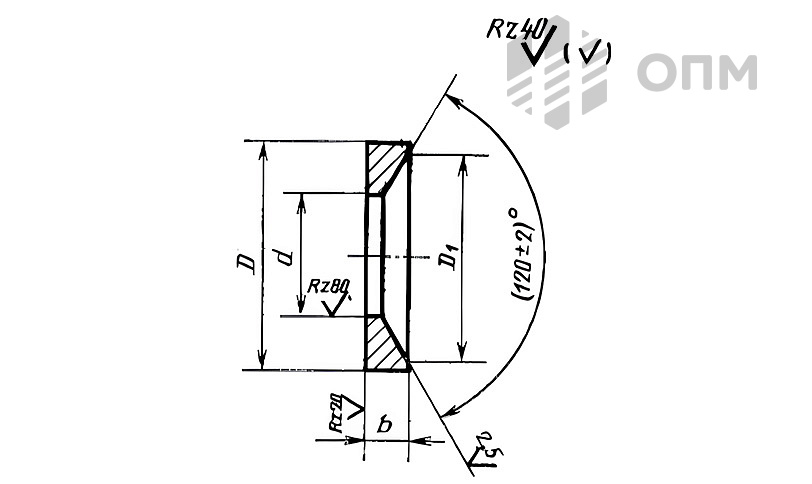

| Обозначение шайб | Под стержень диаметром | D | D₁ | d | b |
| 7019-0411 | 6 | 12 | 11 | 7 | 2,8 |
| 7019-0412 | 8 | 17 | 16 | 10 | 3,5 |
| 7019-0413 | 10 | 21 | 20 | 12 | 4,2 |
| 7019-0414 | 12 | 24 | 22 | 15 | 5,0 |
| 7019-0415 | 16 | 30 | 28 | 19 | 6,2 |
| 7019-0416 | 20 | 36 | 33 | 24 | 7,5 |
| 7019-0417 | 24 | 44 | 41 | 28 | 9,5 |
| 7019-0418 | 30 | 56 | 52 | 35 | 12,0 |
| 7019-0419 | 36 | 68 | 64 | 42 | 15,0 |
| 7019-0420 | 42 | 78 | 74 | 48 | 18,0 |
| 7019-0421 | 48 | 92 | 85 | 56 | 22,0 |
