NFE 25-513 Шайба плоская
Характеристики / Таблица параметров / Купить
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | плоские шайбы |
| Тип материала: | A2 / A4 / Al (алюминий) / Ms (латунь) / Steel (сталь) / полиамид |
| Тип покрытия: | ZP 8 DiSP / Zn (цинк) / Zn yellow pass. / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 100 HV |
| Форма: | L / LL / M / Z |
| Вид упаковки: | шт |
Формы исполнения
- Форма L
- Форма LL
- Форма M
- Форма Z
Рассчитать вес
Компания ОПМ предлагает плоские шайбы по стандарту NFE 25-513 оптом с доставкой. Изделия производятся в трех формах: L, LL, M и Z.

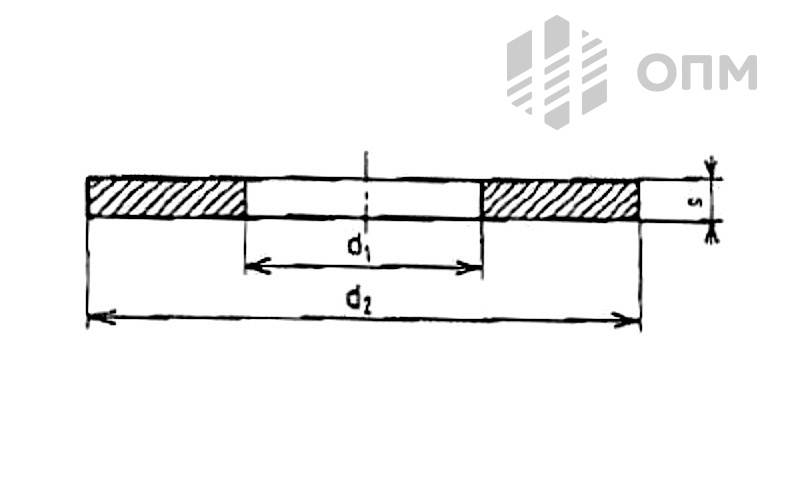

| d | d1 | s | d2 (форма Z) | d2 (форма M) | d2 (форма L) | d2 (форма LL) |
| 3 | 3,2 | 0,8 | 6 | 8 | 12 | 14 |
| 4 | 4,3 | 0,8 | 8 | 10 | 14 | 16 |
| 5 | 5,3 | 1 | 10 | 12 | 16 | 20 |
| 6 | 6,4 | 1,2 | 12 | 14 | 18 | 24 |
| 7 | 7,4 | 1,5 | 14 | 16 | 20 | 27 |
| 8 | 8,4 | 1,5 | 16 | 18 | 22 | 30 |
| 10 | 10,5 | 2 | 20 | 22 | 27 | 36 |
| 12 | 13 | 2,5 | 24 | 27 | 32 | 40 |
| 14 | 15 | 2,5 | 27 | 30 | 36 | 45 |
| 16 | 17 | 3 | 30 | 32 | 40 | 50 |
| 18 | 19 | 3 | 32 | 36 | 45 | 55 |
| 20 | 21 | 3 | 36 | 40 | 50 | 60 |
| 22 | 23 | 3 | 40 | 45 | 55 | - |
| 24 | 25 | 4 | 45 | 50 | 60 | - |
| 27 | 28 | 4 | 48 | 55 | 65 | - |
| 30 | 31 | 4 | 52 | 60 | 70 | - |
| 33 | 34 | 5 | - | 65 | - | - |
| 36 | 37 | 5 | - | 70 | - | - |
| 39 | 40 | 6 | - | 75 | - | - |
| 42 | 43 | 6 | - | 80 | - | - |
| 45 | 46 | 7 | - | 85 | - | - |
| 48 | 50 | 7 | - | 90 | - | - |
| 52 | 54 | 8 | - | 100 | - | - |
