Шайба контактная средняя рифленная сверху NFE 25-511 форма M
Характеристики / Таблица параметров
Артикул ОПМ 104003
| Тип изделия: | Шайбы |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | контактные шайбы |
| Тип материала: | A2 / A4 / Steel (сталь) |
| Тип покрытия: | ZP 8 DiSP / Zn (цинк) / Zn yellow pass. / geomet / без покрытия / цинк-ламельное покрытие |
| Форма: | M |
| Вид упаковки: | шт |
Рассчитать вес
Шайба контактная средняя (medium) рифленная сверху, NFE 25-511 форма M. Изделие поставляется оптом. Обладает следующими параметрами:

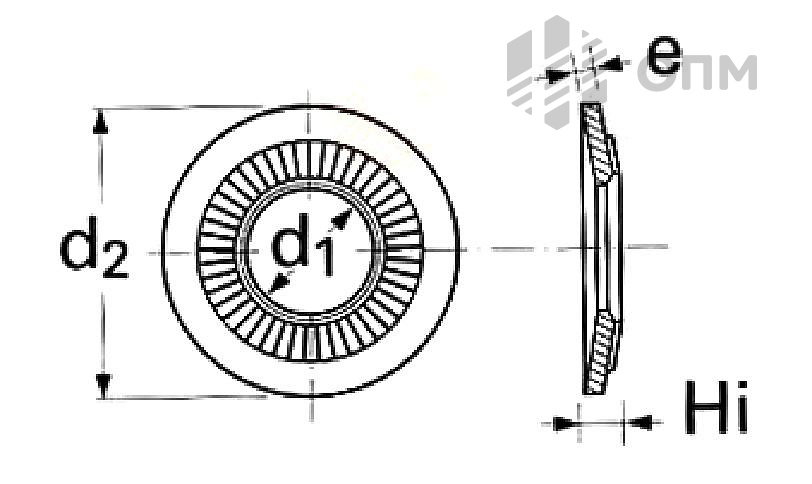

| Размер | d1 min-max | d2 min-max | e min-max | Hi min-max | N ребер | Кг/1000 шт |
| M 3 | 3.10-3.35 | 7.71-8.29 | 0.57-0.63 | 0.80-1.0 | 28 | 0.180 |
| M 4 | 4.10-4.40 | 9.71-10.29 | 0.86-0.94 | 1.15-1.40 | 32 | 0.430 |
| M 5 | 5.10-5.40 | 11.65-12.35 | 1.06-1.14 | 1.45-1.80 | 36 | 0.720 |
| M 6 | 6.10-6.40 | 13.65-14.35 | 1.26-1.34 | 1.75-2.10 | 45 | 1.254 |
| M 8 | 8.20-8.56
| 17.65-18.35 | 1.36-1.44 | 1.90-2.35 | 45 | 2.000 |
| M 10 | 10.20-10.56 | 21.58-22.42 | 1.55-1.65 | 2.25-2.75 | 45 | 3.600 |
| M 12 | 12.40-12.83 | 26.58-27.42 | 1.75-1.85 | 2.60-3.10 | 45 | 6.316 |
| M 14 | 14.40-14.83 | 29.58-30.42 | 2.34-2.46 | 3.20-3.70 | 45 | 9.700 |
| M 16 | 16.40-16.83 | 31.50-32.50 | 2.74-2.86 | 3.60-4.10 | 60 | 12.100 |
| M 20 | 20.50-21.02 | 39.50-40.50 | 3.14-3.26 | 4.30-4.90 | 60 | 22.100 |
