Шпилька сантехническая

Тип изделия:

Шпильки

Альтернативные названия

шуруп-шпилька
винт-шуруп
винт двухсторонний

Формы исполнения

ОПМ 205001-1 Шпилька с шестигранным приводом
ОПМ 205001-2 Шпилька с шестигранным приводом и шлицем TORX

Рассчитать вес

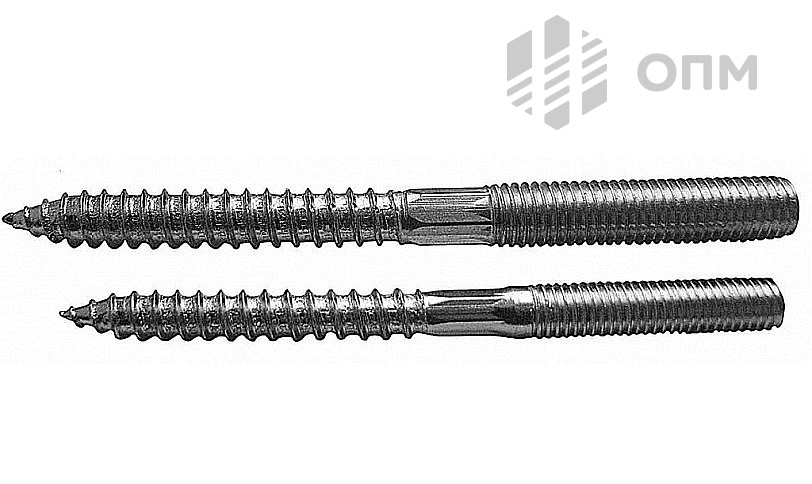

Сантехническая шпилька представляет собой изделие в форме стержня цилиндрической формы, с одной стороны которого находится метрическая резьба, а с другой – саморез. Между двумя резьбами имеется шестигранник для гаечного ключа соответствующего размера.

Шуруп-шпилька необходим для крепления различной сантехники: раковин, унитазов на поверхностях любой твердости: дерево, бетон, кирпич, камень. В принципе, отсюда и название - шпилька сантехническая. Приобретая такое изделие, вы также можете купить сопутствующие товары, которые помогут в креплении сантехники: дюбели, хомуты, стяжки и прочее.

При покупке шпильки необходимо помнить следующее:

Материал. Шпилька сантехническая может быть выполнена из различных материалов: сталь, сталь А2, сталь А4.
Покрытие должно соответствовать условиям, в которых планируется эксплуатировать сантехническую шпильку. Как правило, изделие имеет гальваническую оцинковку.

Для заказа товара обращайтесь к менеджерам

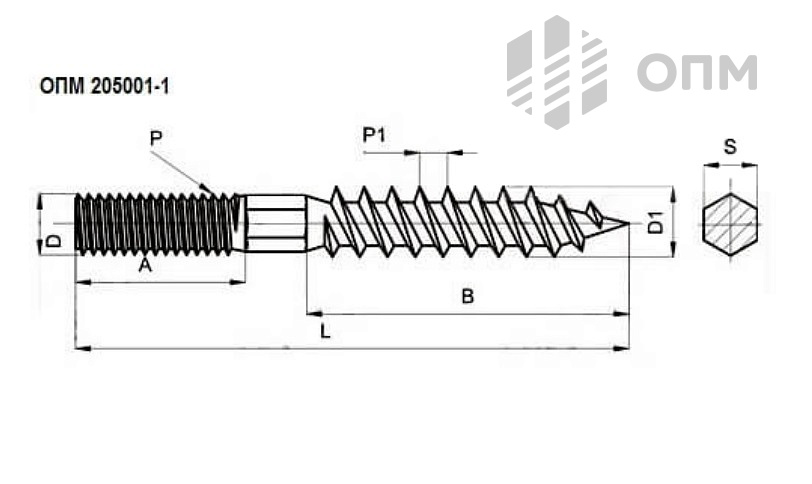

ОПМ 205001-1 Шпилька с шестигранным приводом

Мы предлагаем выбрать данное изделие с диаметром самореза 10 и диаметром винта М10. Кроме того, у нас имеются и другие варианты размеров, которые мы могли бы предложить. Доставка осуществляется по Санкт-Петербургу, а также по другим городам России.

Тип	Диаметр самореза	Диаметр винта
ST-S 8×90	7	M8
ST-S 8×110	7	M8
ST-S 10×120	10	M10
ST-S 10×140	10	M10
ST-S 12×180	12	M12

Обозначение в мм	8х80	8х90	8х100	8х120	10х100	10х120	10х140
Метрическая резьба	М8	М8	М8	М8	М10	М10	М10
L, обшая длинна	80,00	90,00	100,00	120,00	100,00	120,00	140,00
P, шаг метрической резьбы	1,25	1,25	1,25	1,25	1,50	1,50	1,50
Р1, шаг шурупной резьбы	3,00-3,20	3,00-3,20	3,00-3,20	3,00-3,20	3,00-3,20	3,00-3,20	3,00-3,20
D1, диаметр шурупной резьбы	6,85-7,00	6,85-7,00	6,85-7,00	6,85-7,00	8,85-9,00	8,85-9,00	8,85-9,00
А, длина метрической резьбы	20,00	30,00	40,00	40,00	40,00	40,00	40,00
В, длина шурупной резьбы	30,00	40,00	45,00	45,00	45,00	60,00	60,00
S, размер под ключ	5,75-6,00	5,75-6,00	5,75-6,00	5,75-6,00	7,75-8,00	7,75-8,00	7,75-8,00
Номинальный вес 1000 шт., кг	18,33	22,00	24,24	30,25	30,36	37,82	44,32

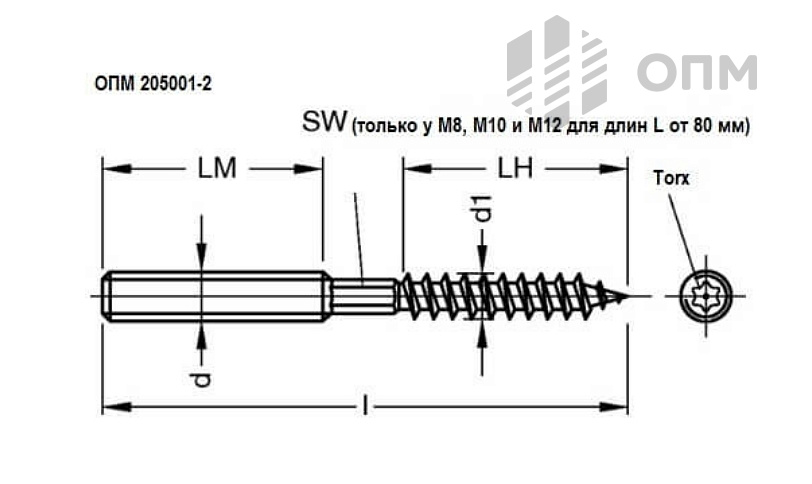

ОПМ 205001-2 Шпилька с шестигранным приводом и шлицем Torx

Изделие обладает шестигранным приводом, а также шлицем Torx. Выполняется только из углеродистой стали с цинковым покрытием. На чертеже у обозначения SW в скобках стоит важное замечание. Этот привод на шпильках М6 и на коротких (менее 80 мм) отсутствует, будет гладкая цилиндрическая часть.Параметры указаны в таблице:

d	d1	SW	Torx
M 6	5	-	15
M 8	7	6	25
M 10	8,9	6	25
M 12	11,7	10	30

d	l	lm	lh
6	40	10	27
6	45	10	32
6	50	11	37
6	50	-	-
6	60	20	37
6	60	-	-
6	70	25	37
6	80	30	47
6	90	40	47
6	100	40	47
6	100	-	-
6	120	50	47
8	50	10	30
8	50	-	-
8	60	20	30
8	60	-	-
8	70	20	37
8	80	30	37
8	80	-	-
8	90	40	37
8	100	40	47
8	100	-	-
8	110	40	47
8	120	50	47
8	120	-	-
8	130	50	47
8	140	50	47
8	140	-	-
8	150	50	47
8	150	-	-
8	160	50	47
8	160	-	-
8	180	50	62
8	180	-	-
8	200	50	62
8	200	-	-
10	50	15	37
10	50	-	-
10	60	20	37
10	60	-	-
10	70	20	37
10	80	20	47
10	80	-	-
10	90	20	57
10	100	30	57
10	100	-	-
10	120	40	57
10	120	-	-
10	140	40	57
10	140	-	-
10	150	40	57
10	160	40	57
10	180	40	57
10	180	-	-
10	200	40	57
10	250	-	-
10	300	40	57
12	100	30	55
12	120	30	55
12	140	40	57
12	180	40	57
12	200	40	57
