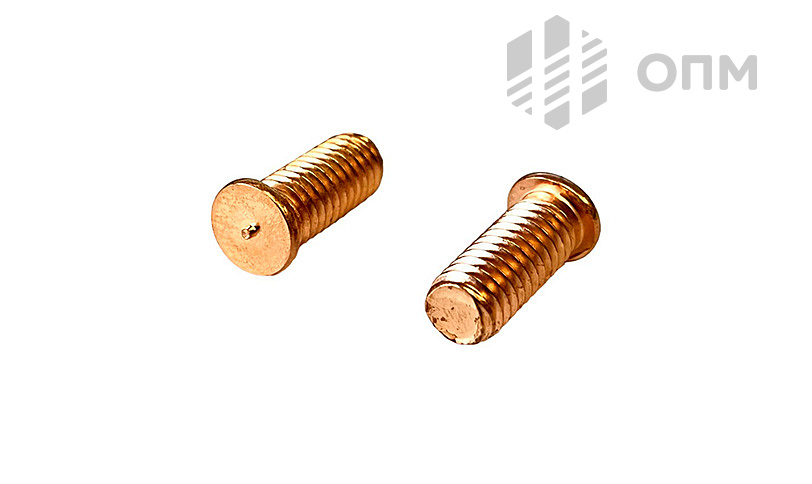

Шпилька приварная
Характеристики / Таблица параметров
Артикул ОПМ 405019
| Тип изделия: | Шпильки |
| Направление: | приварной крепеж |
| Тип номенклатуры: | шпильки |
| Тип материала: | A2 / Al (алюминий) / Ms (латунь) / Steel (сталь) |
| Тип покрытия: | Cu (медь) / без покрытия |
| Вид упаковки: | шт |
Рассчитать вес
Вы можете заказать приварные шпильки, обратившись в нашу компанию ОПМ. Изделия постоянно в наличии, на наших складах в Санкт-Петербурге. Материал, для производства данных приварных элементов - омедненная сталь и нержавеющая сталь, марки A2-50. Класс прочности стальной шпильки 4.8.
В каталоге изделия с диаметрами от M3 до M10. С параметрами и характеристиками резьбовых приварных шпилек можно ознакомиться в таблице.
Применяется крепежный элемент в соединениях, с участием листового металла или массивных металлических заготовках. На их поверхности осуществляется приваривание шпилек для создания внешнего резьбового соединения. Если вас интересуют другие стандартизованные шпильки, рекомендуем обратить внимание на изделие ГОСТ 22042-76. По остальным вопросам звоните и консультируйтесь у наших менеджеров.
- n d3 - диаметр
- h - высота
- L1 - длина
- n d4 - диаметр приварного наконечника
- L3 - высота приварного наконечника.
Обратите внимание, в ячейках таблицы указанно количество приварных резьбовых шпилек в упаковке.
| M | n d3 | h | n d4 | L3 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 65 | 70 |
| M3 | 4,50 | 0,7 - 1,4 | 0,60 | 0,55 | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | - | - | - | - | - | - | - |
| M4 | 5,50 | 0,7 - 1,4 | 0,65 | 0,55 | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 1000 шт. | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 200 шт. | 200 шт. | 200 шт. | 200 шт. |
| M5 | 6,50 | 0,8 - 1,4 | 0,75 | 0,80 | - | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 200 шт. | 200 шт. | 200 шт. | - | - | - | - |
| M6 | 7,50 | 0,8 - 1,4 | 0,75 | 0,80 | - | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 200 шт. | 200 шт. | 200 шт. | 200 шт. | 200 шт. | - | - | - |
| M8 | 9,00 | 0,8 - 1,4 | 0,75 | 0,85 | - | - | 500 шт. | 500 шт. | 500 шт. | 500 шт. | 200 шт. | 200 шт. | 200 шт. | 200 шт. | 200 шт. | 200 шт. | 200 шт. | 200 шт. | - | - |
| M10 | 10,70 | 1,2 - 1,8 | 0,75 | 0,75 | - | - | - | - | - | - | 200 шт. | - | 200 шт. | - | 200 шт. | - | 200 шт. | - | - | - |
