DIN 94 Шплинт
Характеристики / Таблица параметров / Купить
| Тип изделия: | Шплинты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | разводные шплинты |
| Тип материала: | A2 / A4 / Cu (медь) / Ms (латунь) / Steel (сталь) |
| Тип покрытия: | Cd (кадмий) / Zn (цинк) / Zn yellow pass. / flZnyc|Znncl 480h / без покрытия |
| Тип резьбы: | метрическая |
| Вид упаковки: | кг / шт |
Аналоги* стандарта
- ГОСТ 397-79 Шплинт нержавеющий/стальной
- EN 21234 Шплинт разводной
- ISO 1234 Шплинт страхующий.
Рассчитать вес
Скачать DIN 94-ru Аналоги DIN 94
- Цена:
от 1 руб. / кг,шт - 305 позиций
ГОСТ 397-79 Шплинт
- машиностроительный крепеж
- Тип изделия:
разводные шплинты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Шплинт DIN 94 относится к разделу стопорных изделий, применяется в машиностроении, приборостроении, строительстве и автомобильной индустрии. Кроме того, при необходимости, в разделе каталога шплинты, вы найдете шплинт игольчатый и шплинт с пружинящим кольцом.
Возможно изготовление шплинтов с требуемыми заказчику параметрами. При приобретении шплинта DIN 94 вы можете так же купить: гайки, шайбы, а также элементы метрического крепежа: винты, шпильки, заклепки и многое другое.
Выбор шплинта DIN 94
При приобретении шплинта следует обратить внимание на некоторые особенности, которые помогут в дальнейшем применить изделие максимально эффективно. Такие параметры, как :
- Стандарт. Надлежит знать: ГОСТ и DIN имеют незначительные различия и являются взаимозаменяемыми;
- Материал, из которого выполнена деталь. От него многое зависит. Это может быть сталь, латунь, сталь А2, сталь А4, обладающие высокой коррозийной стойкостью;
- Грузоподъемность. Также не маловажный параметр. В каждом стандарте указана грузоподъемность изделия;
- Покрытие. Изделие должно обладать покрытием, полностью соответствующим условиям, в которых шплинт DIN 94 планируется эксплуатировать. В большинстве вариантов исполнения шплинт покрывается цинком (Zn).
На складе компании ОПМ вы найдете любые интересующие вас размеры шплинтов. Мы предлагаем купить шплинт DIN 94 в следующем диапазоне размеров диаметров: 3,2 мм – 5 мм. Они являются наиболее универсальными, и поэтому часто используемыми. Звоните и заказывайте шплинт DIN 94.

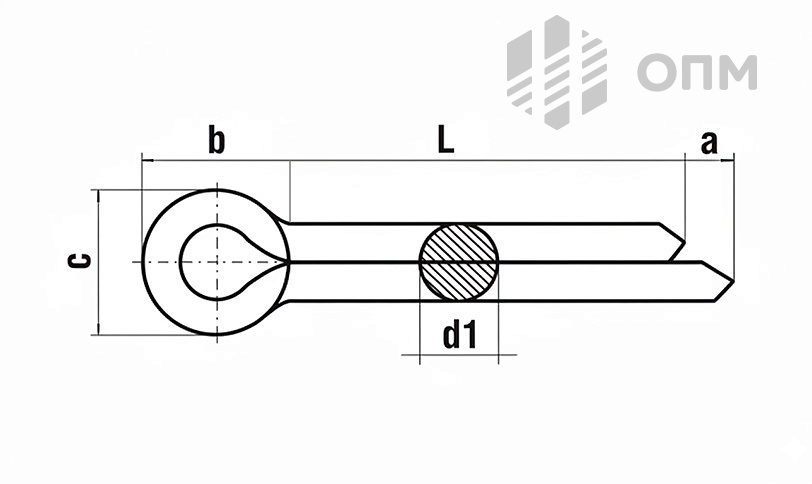

| d1 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3,2 | 4 | 5 | 6,3 | 8 | 10 | 13 |
| a max | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 3,2 | 4 | 4 | 4 | 4 | 6,3 | 6,3 |
| b | 3 | 3 | 3,2 | 4 | 5 | 6,4 | 8 | 10 | 12,6 | 16 | 20 | 26 |
| c min | 1,6 | 1,7 | 2,4 | 3,2 | 4 | 5,1 | 6,5 | 8 | 10,3 | 13,1 | 16,6 | 21,7 |
| c max | 1,8 | 2 | 2,8 | 3,6 | 4,6 | 5,8 | 7,4 | 9,2 | 11,8 | 15 | 19 | 24,8 |
| 6 | v | |||||||||||
| 8 | v | v | v | |||||||||
| 10 | v | v | v | v | v | v | ||||||
| 12 | v | v | v | v | v | v | ||||||
| 14 | v | v | v | v | v | v | ||||||
| 16 | v | v | v | v | v | v | v | |||||
| 18 | v | v | v | v | v | v | v | |||||
| 20 | v | v | v | v | v | v | v | |||||
| 22 | v | v | v | v | v | v | v | v | ||||
| 25 | v | v | v | v | v | v | v | |||||
| 28 | v | v | v | v | v | v | ||||||
| 32 | v | v | v | v | v | v | v | v | ||||
| 36 | v | v | v | v | v | v | v | |||||
| 40 | v | v | v | v | v | v | v | |||||
| 45 | v | v | v | v | v | v | v | |||||
| 50 | v | v | v | v | v | v | v | v | ||||
| 56 | v | v | v | v | v | v | v | |||||
| 63 | v | v | v | v | v | v | v | |||||
| 71 | v | v | v | v | v | v | ||||||
| 80 | v | v | v | v | v | v | ||||||
| 90 | v | v | v | v | v | |||||||
| 100 | v | v | v | v | v | |||||||
| 112 | v | v | v | v | ||||||||
| 125 | v | v | v | v | ||||||||
| 140 | v | v | v |
