DIN 1481 Штифт пружинный цилиндрический с прорезью
Характеристики / Таблица параметров / Купить
| Тип изделия: | Штифты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | штифты |
| Тип материала: | 1.4310 / A1 / A2 / A4 / Steel (сталь) |
| Тип покрытия: | Oxide (оксидное) / Zn (цинк) / Zn yellow pass. / flZnyc|Znncl 1000h / flZnyc|Znncl 480h / flZnyc|Znncl 720h / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 420 HV |
| Тип резьбы: | метрическая |
| Вид упаковки: | шт |
Альтернативные названия
- штифт пружинный разрезной
- штифт пружинный с прорезью
- штифт пружинный с фаской
Аналоги* стандарта
- ГОСТ 14229-93 Штифт пружинный цилиндрический с прорезью
- ISO 8752 Штифт пружинный цилиндрический разрезной
- EN 28752 Штифт пружинный цилиндрический
Рассчитать вес
Аналоги DIN 1481
- Цена:
от 770 руб. / шт - 2 позиции
ISO 8752 Штифт цилиндрический
- машиностроительный крепеж
- Тип изделия:
штифты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Воспользовавшись каталогом компании ОПМ, вы можете оперативно заказать штифт пружинный с прорезью DIN 1481 цилиндрический. Оптовые поставки изделий машиностроительного крепежа изготавливаются из различных видов сталей. Нержавеющие пружинные штифты производят из нержавеющей стали, марок A2, A4 и A1. Для элементов из углеродистой стали предусмотрено цинковое покрытие: желтая пассивация, цинк-ламельное покрытие.
Данные разрезные цилиндрические штифты постоянно в наличии на наших складах в Санкт-Петербурге. Диаметр среза штифта варьируется от 1 мм до 50 мм, а длина - от 4 мм до 200 мм. В зависимости от размеров и технических характеристик такие штифты с фаской используются в промышленности, станкостроении и приборостроении. Обратитесь к техническим специалистам нашей компании для подбора штифтов DIN 1481 по вашим параметрам.

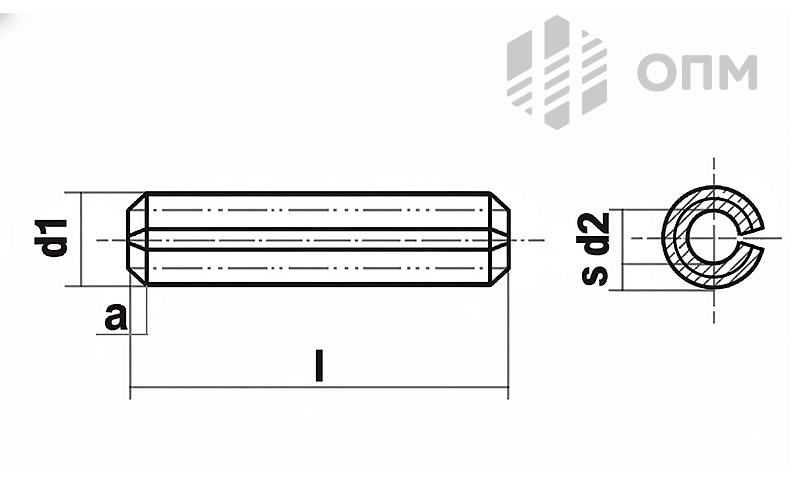

| d1 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 18 | 20 | 21 | 25 | 28 | 30 | 35 | 40 | 50 |
| d2 | 0,8 | 1,1 | 1,5 | 1,8 | 2,1 | 2,3 | 2,8 | 3,4 | 3,9 | 5,5 | 6,5 | 7,5 | 8,5 | 8,5 | 10,5 | 11,5 | 11,5 | 13,5 | 15,5 | 17,5 | 18,5 | 21,5 | 25,5 | 31,5 |
| a | 0,15 | 0,25 | 0,35 | 0,4 | 0,5 | 0,6 | 0,65 | 0,9 | 1,2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 |
| s | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,75 | 0,8 | 1 | 1,25 | 1,5 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4 | 5 | 5,5 | 6 | 7 | 7,5 | 9,5 |
| для винтов | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | ||||||||||||
| DIN7349 | 3,2 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 21 | 25 | 31 | ||||||||||||
| 4 | v | v | v | v | v | v | v | |||||||||||||||||
| 5 | v | v | v | v | v | v | v | |||||||||||||||||
| 6 | v | v | v | v | v | v | v | v | v | |||||||||||||||
| 8 | v | v | v | v | v | v | v | v | v | |||||||||||||||
| 10 | v | v | v | v | v | v | v | v | v | v | v | v | v | |||||||||||
| 12 | v | v | v | v | v | v | v | v | v | v | v | v | v | |||||||||||
| 14 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||||||
| 16 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | |||||||
| 18 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||
| 20 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v |
| 22 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||
| 24 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | |
| 26 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||
| 28 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||
| 30 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | |
| 32 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||
| 36 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | |||
| 40 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||
| 45 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | |||
| 50 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||
| 55 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||||
| 60 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||
| 65 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||||
| 70 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||||
| 75 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | |||||||
| 80 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||||
| 85 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||||||
| 90 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | |||||||
| 95 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | ||||||||
| 100 | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | v | |||||||
| 120 | v | v | v | v | v | v | v | v | v | v | v | |||||||||||||
| 140 | v | v | v | v | v | v | v | v | v | v | v | |||||||||||||
| 160 | v | v | v | v | v | v | v | v | v | v | v | |||||||||||||
| 180 | v | v | v | v | v | v | v | v | v | v | v | |||||||||||||
| 200 | v | v | v | v | v | v | v | v | v | v | v |
