DIN 6325 Штифт цилиндрический закаленный
Характеристики / Таблица параметров
| Тип изделия: | Штифты |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | штифты |
| Тип материала: | 20X13 / Steel (сталь) |
| Тип покрытия: | Zn yellow pass. / без покрытия |
| Форма: | m6 |
| Вид упаковки: | шт |
Аналоги* стандарта
- ГОСТ 24296-93 - Штифт цилиндрический закаленный
- ГОСТ 3128-70 - Штифт цилиндрический незакаленный
- ISO 8734 - Штифт цилиндрический с резьбовым концом.
Рассчитать вес
Аналоги DIN 6325
- Цена:
от 80980 руб. / шт - 46 позиций
ГОСТ 24296-93 Штифт цилиндрический закаленный
- машиностроительный крепеж
- Тип изделия:
штифты
- Цена:
от 255 руб. / шт - 441 позиция
ГОСТ 3128-70 Штифт цилиндрический незакаленный
- машиностроительный крепеж
- Тип изделия:
штифты
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
Рассматриваемый стандарт распространен на изделия – штифты цилиндрические закаленные, шлифованные направляющие. Штифты DIN 6325 используются в различных промышленных отраслях, зачастую, это машиностроение и приборостроение. Закаленный штифт служит для крепления на осях и валах тел вращения или для фиксации взаимного положения деталей на плоскости при повышенной нагрузке. Штифт DIN 6325 производится из углеродистой стали.
Выбор штифта DIN 6325
При выборе данного изделия необходимо ориентироваться на соответствие нескольким параметрам, а именно следует учитывать условия эксплуатации штифта DIN 6325, предполагаемые нагрузки, их характер и прочее. Кроме того, нужно знать, что наружный диаметр этих деталей изготавливается с допуском m6.
Закаленные штифты DIN 6325 имеют шлифованную рабочую поверхность, в связи с чем покрытие на них не наносится. Однако следует учитывать класс прочности изделия, так как от данного параметра многое зависит.
Необходимо также помнить о том, что представленные стандарты других государств являются не полными, частичными аналогами* стандарта DIN. При определенных стечениях обстоятельств незначительные различия могут привести к тому, что элемент крепежа не будет соответствовать необходимым вам целям и задачам. Если вам нужен штифт по стандарту именно DIN 6325, то целесообразнее всего покупать именно его.

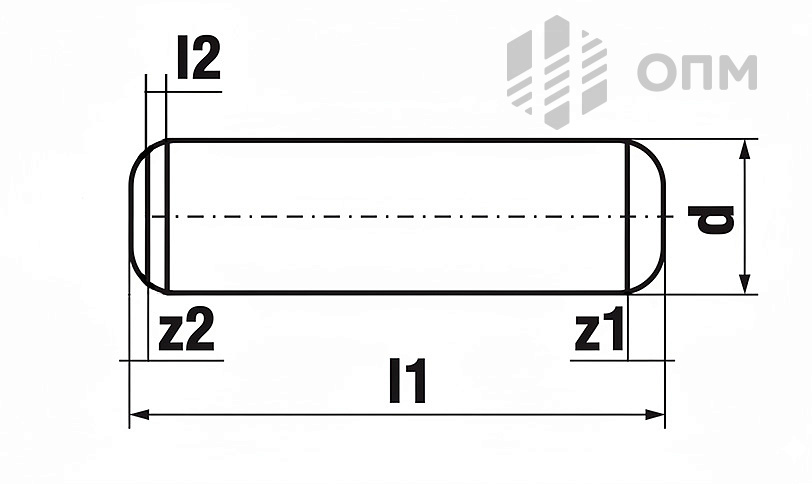

| d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 20 |
| l2 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 2,5 | 2,5 | 3 | 4 |
| z1 | 0,8 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 1,2 | 1,5 | 1,8 | 2 | 2 | 2,5 | 3 |
| z2 | 0,3 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 0,8 | 1 | 1,3 | 1,3 | 1,3 | 1,7 | 2 |
| l1 | | | | | | | | | | | | | |
| 5 | v | v | v | ||||||||||
| 6 | v | v | v | v | |||||||||
| 8 | v | v | v | v | v | v | |||||||
| 10 | v | v | v | v | v | v | v | ||||||
| 12 | v | v | v | v | v | v | v | ||||||
| 14 | v | v | v | v | v | v | v | ||||||
| 16 | v | v | v | v | v | v | v | v | v | ||||
| 18 | v | v | v | v | v | v | v | v | |||||
| 20 | v | v | v | v | v | v | v | v | v | v | v | ||
| 22 | v | v | v | v | v | v | v | v | v | ||||
| 24 | v | v | v | v | v | v | v | v | v | v | v | v | |
| 26 | v | v | v | v | v | v | v | v | v | v | v | ||
| 28 | v | v | v | v | v | v | v | v | v | v | v | v | |
| 30 | v | v | v | v | v | v | v | v | v | v | v | v | |
| 32 | v | v | v | v | v | v | v | v | v | v | v | v | v |
| 36 | v | v | v | v | v | v | v | v | v | v | v | v | v |
| 40 | v | v | v | v | v | v | v | v | v | v | v | v | v |
| 45 | v | v | v | v | v | v | v | v | v | v | v | v | |
| 50 | v | v | v | v | v | v | v | v | v | v | v | v | v |
| 55 | v | v | v | v | v | v | v | v | v | v | |||
| 60 | v | v | v | v | v | v | v | v | v | v | v | ||
| 70 | v | v | v | v | v | v | v | v | v | ||||
| 80 | v | v | v | v | v | v | v | v | v | v | |||
| 90 | v | v | v | v | v | v | v | v | v | ||||
| 100 | v | v | v | v | v | v | v | v | |||||
| 120 | v | v | v | v | v | v | v |
