DIN 906 Пробка коническая
Характеристики / Таблица параметров
| Тип изделия: | Специальный нестандартный крепеж |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | конические пробки |
| Тип материала: | A2 / A4 / Ms (латунь) / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / без покрытия / цинк-ламельное покрытие |
| Класс прочности/твердость: | 5.8 |
| Форма: | R |
| Тип резьбы: | метрическая / трубная коническая |
| Вид упаковки: | шт |
Формы исполнения
- с конической мелкой метрической резьбой
- с трубной дюймовой резьбой.
Аналоги* стандарта
- Пробка (заглушка) ОСТ 2С98-3-73.
Рассчитать вес
Пробка (или как ее еще называют, заглушка) представляет собой некое изделие с углублением под ключ в виде шестигранника. Коническая форма позволяет использовать его еще более эффективно. Пробка DIN 906 выполняется в двух вариантах – с конической мелкой метрической резьбой и с трубной дюймовой резьбой.
Пробку стандарта DIN 906 также иногда называют резьбовая пробка или резьбовая пробка с внутренним шестигранником под ключ. Применяется такой крепежный элемент для временного или постоянного закрытия технических отверстий, путем закручивания. Причем закручивание может осуществляться при помощи гайковерта или специального шестигранного ключа.
Выбор пробки DIN 906
При выборе следует обратить внимание на материал, из которого выполняется пробка DIN 906. Она может производиться как из углеродистой стали, так и из цветных металлов и различных сплавов. Кроме того широко распространены варианты выполнения из нержавеющей стали А2 или из нержавеющей кислотостойкой стали А4. Если из-за особенностей будущего применения требуется, чтобы изделие имело дополнительное гальваническое покрытие – это может быть реализовано.
Латунные пробки изготавливаются из сплава меди и цинка. Материал отличается более стойким сопротивлением к разрушительным коррозийным процессам и хорошо переносит низкие температуры. Пробки произведенные из нержавеющей стали А2 имеют рабочий диапазон температур от -20 до +450°С. Заглушки изготовленные из стали А4 характеризуются высокой стойкостью к воздействию агрессивной среды (например, соленой воды и различных кислот).

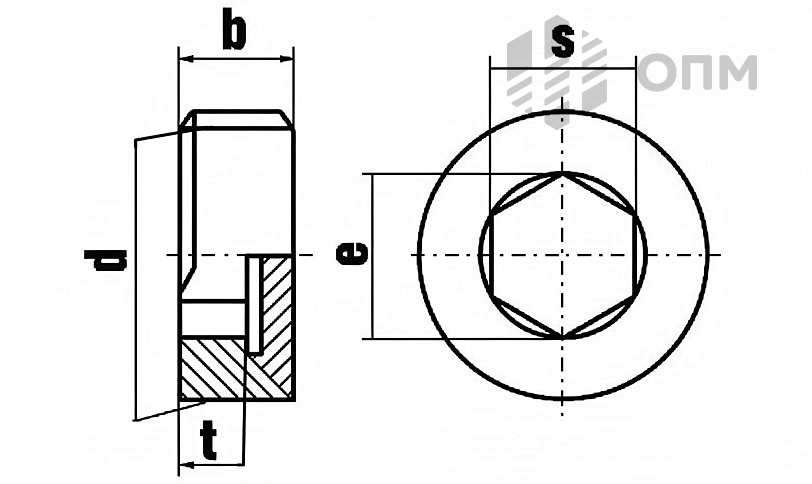

DIN 906 Пробка коническая с внутренним шестигранником метрическая резьба:
| d | b | e | s | t |
| M6×1 | ||||
| M8×1 | 8 | 4,6 | 4 | 4 |
| M10×1 | 8 | 5,7 | 5 | 4 |
| M12×1,5 | 10 | 6,9 | 6 | 5 |
| M14×1,5 | 10 | 8 | 7 | 5 |
| M16×1,5 | 10 | 9,2 | 8 | 5 |
| M18×1,5 | 10 | 9,2 | 8 | 5 |
| M20×1,5 | 10 | 11,4 | 10 | 5 |
| M22×1,5 | 10 | 11,4 | 10 | 5 |
| M24×1,5 | 12 | 13,7 | 12 | 6 |
| M24×2 | 12 | 13,7 | 12 | 6 |
| M26×1,5 | 12 | 13,7 | 12 | 6 |
| M27×2 | 12 | 13,7 | 12 | 6 |
| M30×1,5 | 12 | 19,4 | 17 | 6 |
| M30×2 | 12 | 19,4 | 17 | 6 |
| M33×1,5 | 12 | 19,4 | 17 | 6 |
| M33×2 | 12 | 19,4 | 17 | 6 |
| M36×1,5 | 15 | 21,7 | 19 | 7,5 |
| M36×2 | 15 | 21,7 | 19 | 7,5 |
| M38×1,5 | 15 | 21,7 | 19 | 7,5 |
| M39×2 | 15 | 21,7 | 19 | 7,5 |
| M42×1,5 | 18 | 25,2 | 22 | 11,5 |
| M42×2 | 18 | 25,2 | 22 | 11,5 |
| M45×1,5 | 18 | 25,2 | 22 | 11,5 |
| M48×1,5 | 20 | 27,4 | 24 | 11,5 |
| M48×2 | 20 | 27,4 | 24 | 11,5 |
| M52×1,5 | 20 | 27,4 | 24 | 11,5 |
| M52×2 | 20 | 27,4 | 24 | 11,5 |
| M56×2 | 22 | 36,6 | 32 | 13 |
| M60×2 | 22 | 36,6 | 32 | 13 |
DIN 906 Пробка коническая с внутренним шестигранником трубная коническая резьба:
Информация по конической трубной резьбе
| d | b | e | s | t |
| R1/16" | ||||
| R1/8" | 8 | 5,7 | 5 | 4 |
| R1/4" | 10 | 8 | 7 | 5 |
| R3/8" | 10 | 9,2 | 8 | 5 |
| R1/2" | 10 | 11,4 | 10 | 5 |
| R5/8" | ||||
| R3/4" | 12 | 13,7 | 12 | 6 |
| R7/8" | ||||
| R1" | 12 | 19,4 | 17 | 6 |
| R1-1/8" | ||||
| R1-1/4" | 18 | 25,2 | 22 | 11,5 |
| R1-1/2" | 20 | 27,4 | 24 | 11,5 |
| R1-3/4" | ||||
| R2" | 22 | 36,6 | 32 | 13 |
| R2-1/2" |
