DIN 7993 Кольцо стопорное концентрическое осевое
Характеристики / Таблица параметров
| Тип изделия: | Кольца |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | болты / стопорные кольца |
| Тип материала: | A2 / Steel (сталь) |
| Тип покрытия: | Zn (цинк) / без покрытия |
| Форма: | A / B |
| Вид упаковки: | шт |

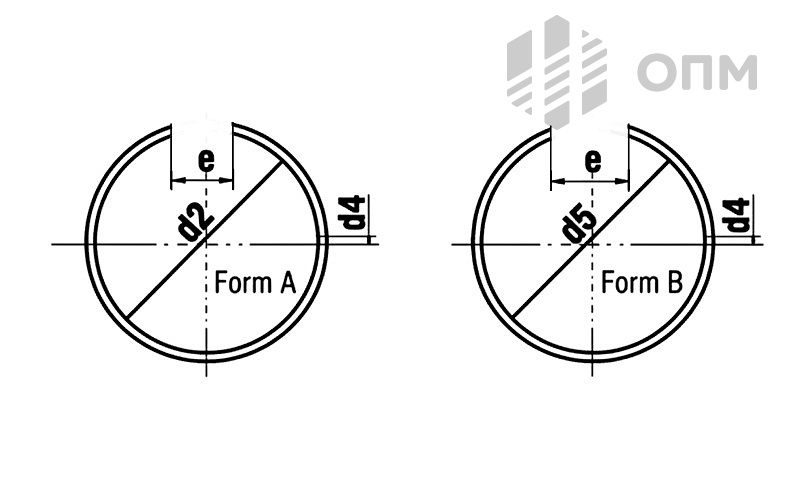

Формы исполнения
- Форма A (CRS) Кольцо осевое наружное
- Форма B (CRH) Кольцо осевое внутреннее.
Рассчитать вес
Стопорное концентрическое осевое кольцо DIN 7993 из круглой проволоки имеет две формы исполнения: внутреннее и наружное. Такое кольцо выполнено в виде незавершенного кольца. Основная цель применения и эксплуатации детали заключается в защите конструкции от осевого смещения.
Материалом для изготовления стопорного наружного кольца DIN 7993 для рассмотренных выше двух форм служит пружинная сталь, углеродистая сталь и сталь A2. Последний материал относится к нержавеющим сталям и детали, выполненные из такого материала, используется в условиях повышенной влажности, которым коррозия металла не сможет навредить. Также, одним из ключевых плюсов такой стали, является возможность использования деталей из этого материала в агрессивной среде.
Наиболее частым материалом для изготовления стопорного кольца DIN 7993 используется пружинная сталь. Говоря о таком материале, следует сказать, что это низколегированный сплав, высокоуглеродистая сталь с очень большим пределом текучести. Под этим понятием понимается, что такой элемент крепежа всегда возвращается к своей исходной форме, несмотря на любые изгибы или скручивания.
Такая деталь пользуется спросом в машиностроении, станкостроении и приборостроении. Не исключается и возможность использования в прочих производственных, а также в промышленных отраслях.
Производство стопорного кольца DIN 7993 осуществляется согласно с нормативно-технической документацией немецкой государственной системы стандартизации DIN. Благодаря этому такой метиз является крепким и надежным изделием.
Различают два вида такого стопорного кольца:
DIN 7993 A (CRS) Кольцо стопорное из круглой проволоки концентрическое осевое наружное
| Обозначение кольца | Диаметр вала | Размер канавки | Размер кольца и вес | Число оборотов в минуту x1000 (1/мин) | |||||||
| Диаметр | Радиус | Диаметр проволоки | Свободный диаметр | Зазор | Вес | ||||||
| Ds дюйм | Ds мм | ||||||||||
| Dg | Допуск | r | dw | Df | Допуск | g | кг/1000 | ||||
| CRS-4 | 0.1575 | 4 | 3.2 | ±0.05 | 0.5 | 0.8 | 3.1 | -0.2 | 1 | 0.044 | 175 |
| CRS-5 | 0.1969 | 5 | 4.2 | 0.5 | 0.8 | 4.1 | 1 | 0.057 | 112 | ||
| CRS-6 | 0.2362 | 6 | 5.2 | 0.5 | 0.8 | 5.1 | 1 | 0.069 | 77 | ||
| CRS-7 | 0.2756 | 7 | 6.2 | 0.5 | 0.8 | 6.1 | -0.3 | 2 | 0.077 | 57 | |
| CRS-8 | 0.3150 | 8 | 7.2 | 0.5 | 0.8 | 7.1 | 2 | 0.090 | 44 | ||
| CRS-10 | 0.3937 | 10 | 9.2 | 0.5 | 0.8 | 9.1 | 2 | 0.115 | 28 | ||
| CRS-12 | 0.4724 | 12 | 11.0 | 0.5 | 1.0 | 10.8 | -0.4 | 3 | 0.210 | 24 | |
| CRS-14 | 0.5512 | 14 | 13.0 | 0.6 | 1.0 | 12.8 | 3 | 0.250 | 18 | ||
| CRS-16 | 0.6299 | 16 | 14.4 | 0.9 | 1.6 | 14.2 | 3 | 0.740 | 22 | ||
| CRS-18 | 0.7087 | 18 | 16.4 | 0.9 | 1.6 | 16.2 | 3 | 0.830 | 17 | ||
| CRS-20 | 0.7874 | 20 | 18.0 | ±0.10 | 1.1 | 2.0 | 17.7 | -0 5 | 3 | 1.450 | 18 |
| CRS-22 | 0.8661 | 22 | 20.0 | 1.1 | 2.0 | 19.7 | 3 | 1.600 | 15 | ||
| CRS-24 | 0.9449 | 24 | 22.0 | 1.1 | 2.0 | 21.7 | 3 | 1.780 | 12 | ||
| CRS-25 | 0.3843 | 25 | 23.0 | 1.1 | 2.0 | 22.7 | 3 | 1.840 | 11 | ||
| CRS-26 | 1.0236 | 26 | 24.0 | 1.1 | 2.0 | 23.7 | 3 | 1.910 | 10 | ||
| CRS-28 | 1.1024 | 28 | 26.0 | 1.1 | 2.0 | 25.7 | 3 | 2.070 | 9 | ||
| CRS-30 | 1.1811 | 30 | 28.0 | 1.1 | 2.0 | 27.7 | 3 | 2.220 | 8 | ||
| CRS-32 | 1.2598 | 32 | 29.5 | 1.4 | 2.5 | 29.1 | -0.6 | 4 | 3.670 | 9 | |
| CRS-35 | 1.3780 | 35 | 32.5 | 1.4 | 2.5 | 32.1 | 4 | 3.980 | 7 | ||
| CRS-38 | 1.4961 | 33 | 35.5 | 1.4 | 2.5 | 35.1 | 4 | 4.400 | 6 | ||
| CRS-40 | 1.5748 | 40 | 37.5 | 1.4 | 2.5 | 37.1 | 4 | 4.640 | 6 | ||
| CRS-42 | 1.5535 | 42 | 39.5 | 1.4 | 2.5 | 39.0 | -0.8 | 4 | 4.870 | 5 | |
| CRS-45 | 1.7717 | 45 | 42.5 | 1.4 | 2.5 | 42.0 | 4 | 5.230 | 4 | ||
| CRS-48 | 1.8890 | 48 | 45.5 | 1.4 | 2.5 | 45.0 | 4 | 5.600 | 4 | ||
| CRS-50 | 1.9685 | 50 | 47.5 | 1.4 | 2.5 | 47.0 | 4 | 5.830 | 4 | ||
| CRS-55 | 2.1654 | 55 | 51.8 | ±0.15 | 1.8 | 3.2 | 51.1 | 4 | 10.510 | 4 | |
| CRS-60 | 2.3622 | 60 | 56.8 | 1.8 | 3.2 | 56.1 | 4 | 11.500 | 3 | ||
| CRS-65 | 2.5591 | 65 | 61.8 | 1.8 | 3.2 | 61.1 | 4 | 12.490 | 3 | ||
| CRS-70 | 2.7559 | 70 | 66.8 | 1.8 | 3.2 | 66.0 | -1.0 | 5 | 13.400 | 2 | |
| CRS-75 | 2.9528 | 75 | 71.8 | 1.8 | 3.2 | 71.0 | 5 | 14.390 | 2 | ||
| CRS-80 | 3.1496 | 80 | 76.8 | 1.8 | 3.2 | 76.0 | 5 | 15.380 | 2 | ||
| CRS-85 | 3.3465 | 85 | 81.8 | 1.8 | 3.2 | 81.0 | 5 | 16.380 | 2 | ||
| CRS-90 | 3.5433 | 90 | 86.8 | 1.8 | 3.2 | 86.0 | 5 | 17.370 | 1 | ||
| CRS-95 | 3.7402 | 95 | 91.8 | 1.8 | 3.2 | 91.0 | 5 | 18.360 | 1 | ||
| CRS-100 | 3.9370 | 100 | 96.8 | 1.8 | 3.2 | 95.8 | -1.2 | 5 | 19.310 | 1 | |
| CRS-105 | 4.1339 | 105 | 101.8 | 1.8 | 3.2 | 100.8 | 5 | 20.300 | 1 | ||
| CRS-110 | 4.3307 | 110 | 106.8 | 1.8 | 3.2 | 105.8 | 5 | 21.290 | 1 | ||
| CRS-115 | 4.5276 | 115 | 111.8 | 1.8 | 3.2 | 110.8 | 5 | 22.290 | 1 | ||
| CRS-120 | 4.7244 | 120 | 116.8 | 1.8 | 3.2 | 115.8 | 5 | 23.280 | 1 | ||
| CRS-125 | 4.9213 | 125 | 121.8 | 1.8 | 3.2 | 120.8 | 5 | 24.270 | 1 | ||
| Обозначение кольца | Диаметр отверстия | Размеры канавки | Размер кольца и вес | |||||||
| Диаметр | Радиус | Диаметр проволоки | Свободный диаметр | Зазор | Вес | |||||
| Dh дюйм | Dh мм | |||||||||
| Dg | Допуск | r | dw | Dl | Допуск | (g) | kq/1000 | |||
| CRH-7 | 0.2756 | 7 | 7.80 | ±0.05 | 0.5 | 0.8 | 7.9 | +0.3 | 4 | 0.071 |
| CRH-8 | 0.3150 | 8 | 3.80 | 0.5 | 0.8 | 8.9 | 4 | 0.083 | ||
| CRH-10 | 0.3937 | 10 | 10.80 | 0.5 | 0.8 | 10.9 | 4 | 0.108 | ||
| CRH-12 | 0.4724 | 12 | 13.00 | 0.6 | 1.0 | 13.2 | +0.4 | 6 | 0.196 | |
| CRH-14 | 0.5512 | 14 | 15.00 | 0.6 | 1.0 | 15.2 | 6 | 0.234 | ||
| CRH-16 | 0.6299 | 16 | 17.60 | 0.9 | 1.6 | 17.8 | 8 | 0.706 | ||
| CRH-18 | 0.7087 | 18 | 19.60 | 0.9 | 1.6 | 19.8 | 8 | 0.804 | ||
| CRH-20 | 0.7874 | 20 | 22.00 | ±0.10 | 1.1 | 2.0 | 22.3 | +0.5 | 10 | 1.320 |
| CRH-22 | 0.8661 | 22 | 24.00 | 1.1 | 2.0 | 24.3 | 10 | 1.470 | ||
| CRH-24 | 0.9449 | 24 | 26.00 | 1.1 | 2 С | 26.3 | 10 | 1.630 | ||
| CRH-25 | 0.9843 | 25 | 27.00 | 1.1 | 2.0 | 27.3 | 10 | 1.700 | ||
| CRH-26 | 1.0236 | 26 | 28.00 | 1.1 | 2.0 | 28.3 | 10 | 1.790 | ||
| CRH-28 | 1.1024 | 28 | 30.00 | 1.1 | 2.0 | 30.3 | 10 | 1.940 | ||
| CRH-30 | 1.1811 | 30 | 32.00 | 1.1 | 2.0 | 32.3 | 10 | 2.100 | ||
| CRH-32 | 1.2598 | 32 | 34.50 | 1.4 | 2.5 | 34.9 | +0.6 | 12 | 3.470 | |
| CRH-35 | 1.3780 | 35 | 37.50 | 1.4 | 2.5 | 37.9 | 12 | 3.850 | ||
| CRH-38 | 1.4961 | 38 | 40.50 | 1.4 | 2.5 | 40.9 | 12 | 4.200 | ||
| CRH-40 | 1.5748 | 40 | 42.50 | 1.4 | 2.5 | 42.9 | 12 | 4.430 | ||
| CRH-42 | 1.6535 | 42 | 44.50 | 1.4 | 2.5 | 45.0 | +0.8 | 16 | 4.540 | |
| CRH-45 | 1.7717 | 45 | 47.50 | 1.4 | 2.5 | 48.8 | 16 | 4.890 | ||
| CRH-48 | 1.8898 | 48 | 50.50 | 1.4 | 2.5 | 51.0 | 16 | 5.240 | ||
| CRH-50 | 1.9685 | 50 | 52.50 | 1.4 | 2.5 | 53.0 | 16 | 5.510 | ||
| CRH-55 | 2.1654 | 55 | 58.20 | ± 0.15 | 1.8 | 3.2 | 58.9 | 20 | 9.770 | |
| CRH-60 | 2.3622 | 50 | 63.20 | 1.8 | 3.2 | 63.9 | 20 | 10.760 | ||
| CRH-65 | 2.5591 | 55 | 68.20 | 1.8 | 3.2 | 68.9 | 20 | 11.750 | ||
| CRH-70 | 2.7559 | 70 | 73.20 | 1.8 | 3.2 | 74.0 | + 1.0 | 25 | 12.440 | |
| CRH-75 | 2.9528 | 75 | 78.20 | 1.8 | 3.2 | 79.0 | 25 | 13.430 | ||
| CRH-80 | 3.1496 | 80 | 83.20 | 1.8 | 3.2 | 84.0 | 25 | 14.420 | ||
| CRH-85 | 3.3465 | 85 | 88.20 | 1.8 | 3.2 | 89.0 | 25 | 15.410 | ||
| CRH-90 | 3.5433 | 90 | 93.20 | 1.8 | 3.2 | 94.0 | 25 | 16.400 | ||
| CRH-95 | 3.7402 | 95 | 98.20 | 1.8 | 3.2 | 99.0 | + 1.2 | 25 | 17.390 | |
| CRH-100 | 3.9370 | 100 | 103.20 | 1.8 | 3.2 | 104.2 | 32 | 17.980 | ||
| CRH-105 | 4.1339 | 105 | 108.20 | 1.8 | 3.2 | 109.2 | 32 | 18.980 | ||
| CRH-110 | 4.3307 | 110 | 113.20 | 1.8 | 3.2 | 114.2 | 32 | 19.970 | ||
| CRH-115 | 4.5276 | 115 | 118.20 | 1.8 | 3.2 | 119.2 | 32 | 20.960 | ||
| CRH-120 | 4.7244 | 120 | 123.20 | 1.8 | 3.2 | 124.2 | 32 | 21.950 | ||
| CRH-125 | 4.9213 | 125 | 128.20 | 1.8 | 3.2 | 129.2 | 32 | 22.940 | ||
