ГОСТ 19421-74 Втулка кабельная предохранительная
Характеристики / Таблица параметров / Купить
| Тип изделия: | Втулки и резьбовые вставки |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | проходные втулки |
| Тип материала: | резина |
| Тип покрытия: | без покрытия |
| Вид упаковки: | шт |
Рассчитать вес
Скачать ГОСТ 19421-74 Проходные предохранительные втулки ГОСТ 19421-74 в каталоге компании ОПМ. Изделия выполнены из резины, применимы в машиностроительном крепеже.
| Название | В упаковке | Цена, упак. | Цена за шт. | Кол-во, упак. | Заказать |
|---|---|---|---|---|---|
| Втулка 12-8 /НО-68-1 НТА ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 3-5 /НО-68-1 НТА ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 36-8 /НО-68-1 НТА ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 4-6 /НО-68-1 НТА ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 5-5 ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 5-6 ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 6-10 /НО-68-1 НТА ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 6-5 /НО-68-1 НТА ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 6-6 ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 8-8 /НО-68-1 НТА ГОСТ 19421-74 | 100 шт | Запросить цену | |||
| Втулка 8-8 ГОСТ 19421-74 | 100 шт | Запросить цену |

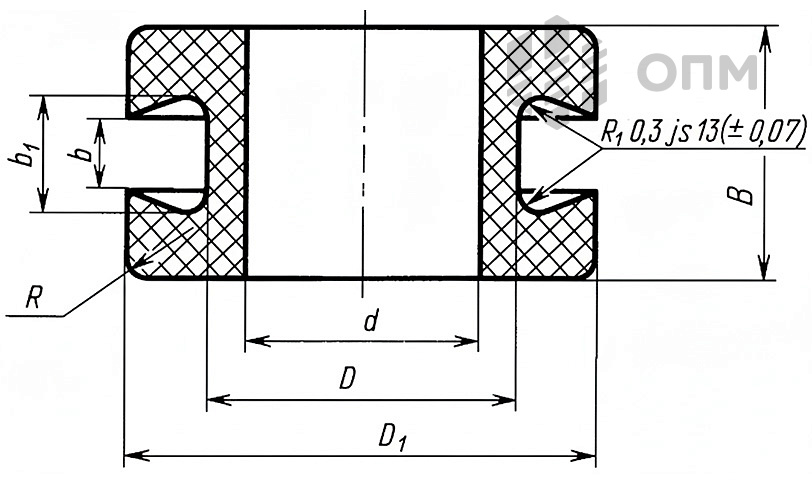

| d | D | D1 | b | b1 | B | R (пред. откл. js 16) | s | Масса 100 шт., кг (справочная) | ||||||
| Номин. | Пред. откл. ls 15 | Номин. | Пред. откл. js 15 | Номин. | Пред. откл. js 17 | Номин. | Пред. откл. | Номин. | Пред. откл. ls 16 | Номин. | Пред. откл. js 17 | |||
| 2 | ±0,20 | 5 | ±0,24 | 8 | ±0,75 | 0,8 | ±0,2 | 1,8 | ±0,300 | 5 | ±0,60 | 1,5±0,3 | 1,0—1,8 | 23 |
| 1,8 | ±0,3 | 3 | 6 | 2,0—3,0 | 25 | |||||||||
| 3 | 6 | 10 | 0,8 | ±0,2 | 1,8 | 5 | 1,0—1,8 | 32 | ||||||
| 1,8 | ±0,3 | 3 | 6 | 2,0—3,0 | 37 | |||||||||
| 3 | 5 | ±0,375 | 10 | ±0,75 | 3,5—5,0 | 61 | ||||||||
| 4 | ±0,24 | 7 | ±0,29 | 12 | ±0,90 | 0,8 | ±0,2 | 1,8 | ±0,300 | 5 | ±0,60 | 1,0—1,8 | 48 | |
| 1,8 | ±0,3 | 3 | 6 | 2,0—3,0 | 55 | |||||||||
| 3 | 5 | ±0,375 | 10 | ±0,75 | 3,5—5,0 | 85 | ||||||||
| 5 | 8 | 14 | 0,8 | ±0,2 | 1,8 | ±0,300 | 5 | ±0,60 | 1,0—1,8 | 64 | ||||
| 1,8 | ±0,3 | 3 | 6 | 2,0—3,0 | 69 | |||||||||
| 3 | 5 | ±0,375 | 10 | ±0,75 | 3,5—5,0 | 111 | ||||||||
| 6 | 10 | 16 | 0,8 | ±0,2 | 1,8 | ±0,300 | 5 | ±0,60 | 1,0—1,8 | 84 | ||||
| 1,8 | ±0,3 | 3 | 6 | 2,0—3,0 | 90 | |||||||||
| 3 | 5 | ±0,375 | 10 | ±0,75 | 3,5—5,0 | 148 | ||||||||
| 8 | ±0,29 | 12 | ±0,35 | 18 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 2±0,3 | 1,0—1,8 | 124 | |
| 1,8 | ±0,3 | 3 | 8 | ±0,75 | 2,0—3,0 | 154 | ||||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 176 | |||||||||
| 10 | ±0,29 | 14 | 20 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 1,0—1,8 | 144 | |||
| 1,8 | ±0,3 | 3 | 8 | ±0,75 | 2,0—3,0 | 180 | ||||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 200 | |||||||||
| 12 | 16 | 22 | ±1,05 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 1,0—1,8 | 134 | |||
| 1,8 | ±0,3 | 3 | 8 | ±0,75 | 2,0—3,0 | 192 | ||||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 228 | |||||||||
| 14 | ±0,35 | 18 | 24 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 1,0—1,8 | 180 | |||
| 1,8 | ±0,3 | 3 | 8 | ±0,75 | 2,0—3,0 | 228 | ||||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 264 | |||||||||
| 16 | 22 | 30 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 1,0—1,8 | 312 | ||||
| 1,8 | ±0,3 | 3 | 8 | ±0,75 | 2,0—3,0 | 390 | ||||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 450 | |||||||||
| 18 | 24 | ±0,42 | 32 | ±1,25 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 1,0—1,8 | 336 | ||
| 1,8 | ±0,3 | 3 | 8 | ±0,75 | 2,0—3,0 | 420 | ||||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 480 | |||||||||
| 20 | ±0,42 | 26 | 34 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 1,0—1,8 | 372 | |||
| 1,8 | ±0,3 | 3 | ±0,300 | 8 | ±0,75 | 2,0—3,0 | 444 | |||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 528 | |||||||||
| 22 | 28 | 36 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 1,0—1,8 | 400 | ||||
| 1,8 | ±0,3 | 3 | 8 | ±0,75 | 2,0—3,0 | 492 | ||||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 570 | |||||||||
| 25 | ±0,42 | 32 | 40 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 1,0—1,8 | 444 | |||
| 1,8 | ±0,3 | 3 | 8 | ±0,75 | 2,0—3,0 | 600 | ||||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 787 | |||||||||
| 28 | 36 | ±0,50 | 45 | 0,8 | ±0,2 | 1,8 | ±0,300 | 6 | ±0,60 | 1,0—1,8 | 665 | |||
| 1,8 | ±0,3 | 3 | 8 | ±0,75 | 2,0—3,0 | 768 | ||||||||
| 3 | 5 | ±0,375 | 10 | 3,5—5,0 | 890 | |||||||||
| 30 | 38 | 48 | 0,8 | ±0,2 | 1,8 | ±0,300 | 8 | ±0,75 | 3±0,3 | 1,0—1,8 | 950 | |||
| 1,8 | ±0,3 | 3 | 10 | 2,0—3,0 | 1,09 | |||||||||
| 3 | 5 | ±0,375 | 12 | ±0,90 | 3,5—5,0 | 1,26 | ||||||||
| 32 | ±0,50 | 40 | 50 | 0,8 | ±0,2 | 1,8 | ±0,300 | 8 | ±0,75 | 1,0—1,8 | 960 | |||
| 1,8 | ±0,3 | 3 | 10 | 2,0—3,0 | 1,188 | |||||||||
| 3 | ±0,3 | 5 | ±0,375 | 12 | ±0,90 | 3,5—5,0 | 1,38 | |||||||
| 36 | 45 | 55 | 0,8 | ±0,2 | 1,8 | ±0,300 | 8 | ±0,75 | 1,0—1,8 | 1,18 | ||||
| 1,8 | ±0,3 | 3 | 10 | 2,0—3,0 | 1,39 | |||||||||
| 3 | 5 | ±0,375 | 12 | ±0,90 | 3,5—5,0 | 1,57 | ||||||||
| 40 | 50 | 60 | 0,8 | ±0,2 | 1,8 | ±0,300 | 8 | ±0,75 | 1,0—1,8 | 1,37 | ||||
| 1,8 | 3 | 10 | 2,0—3,0 | 1,6 | ||||||||||
| 3 | 5 | ±0,375 | 12 | ±0,90 | 3,5—5,0 | 1,85 | ||||||||
| 45 | 55 | 65 | ±1,50 | 1,8 | ±0,3 | 3 | ±0,300 | 10 | ±0,75 | 2,0—3,0 | 1,84 | |||
| 3 | 5 | ±0,375 | 12 | ±0,90 | 3,5—5,0 | 2,04 | ||||||||
| 50 | 60 | ±0,60 | 73 | 1,8 | 3 | ±0,300 | 10 | ±0,75 | 2,0—3,0 | 2,28 | ||||
| 3 | 5 | ±0,375 | 12 | ±0,90 | 3,5—5,0 | 2,71 | ||||||||
| 56 | ±0,60 | 67 | 80 | 1,8 | 3 | ±0,300 | 10 | ±0,75 | 2,0—3,0 | 2,64 | ||||
| 3 | 5 | ±0,375 | 12 | ±0,90 | 3,5—5,0 | 2,964 | ||||||||
