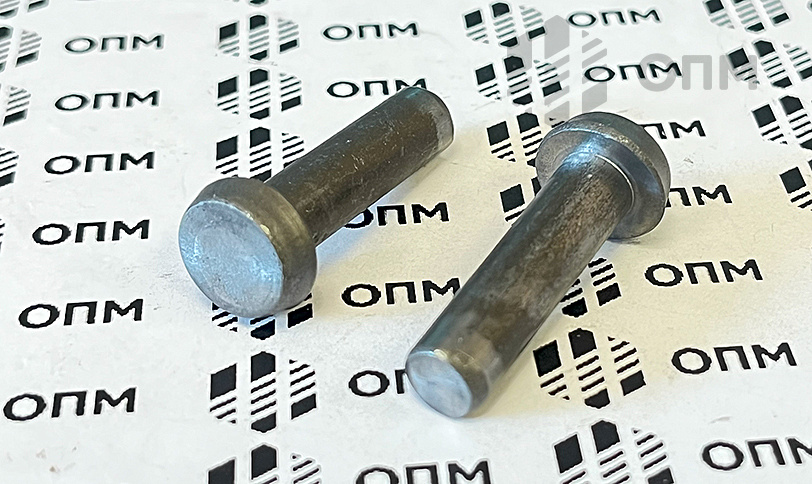

ГОСТ 10303-80 Заклепка с плоской головкой
Характеристики / Таблица параметров
| Тип изделия: | Заклепки |
| Направление: | строительный крепеж |
| Тип номенклатуры: | заклепки |
| Тип материала: | 12X18H10T / Al (алюминий) / Cu (медь) / Ms (латунь) / SS (нержавеющая сталь) / Steel (сталь) |
| Тип покрытия: | Oxide (оксидное) / Zn (цинк) / без покрытия |
| Вид упаковки: | кг / шт |
Рассчитать вес
Скачать ГОСТ 10303-80 ГОСТ 10303-80 Заклепка с плоской головкой класса точности В и С. Изделие применяется общемашиностроительных отраслях. Производятся заклепки с диаметром стержня от 2 мм до 36 мм. Подробнее с параметрами вы можете ознакомиться в представленной таблице или обратившись к нашим техническим консультантам. Изделия могут быть выполнены не только из углеродистой стали. По требованию заказчика допустимо изготовление заклепок из меди, латуни или алюминия.
Заказать оптом заклепку с плоской головкой ГОСТ 10303-80 вы можете в нашей компании ОПМ. Для этого просто позвоните на по указанным телефонам или оформите свою заявку при помощи формы заказа на сайте.
Отметим также, что ГОСТ 10303-80 принят взамен устаревшего ГОСТ 10303-68
| Диаметр стержня d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 |
| Диаметр головки D | 3,8 | 4,8 | 5,5 | 7,5 | 9,5 | 11 | 14 | 16 | 20 | 25 | 32 | 40 | 50 | 60 |
| Высота головки Н | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 |
| Радиус под головкой r, не более | 0,2 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | ||||||
| Радиус округления головки r1, не более | 0,5 | 0,7 | 1,0 | 1,3 | 2,0 | 2,6 | 3,0 | 4,0 | 5,3 | 6,6 | 8,0 | |||
| Расстояние от основания головки до места замера диаметра l | 3 | 4 | 6 | 8 | 10 | |||||||||
| d | L |
| 2,0 | 4-10 |
| 2,5 | 5-14 |
| 3,0 | 5-18 |
| 4,0 | 6-32 |
| 5,0 | 8-60 |
| 6,0 | 10-60 |
| 8,0 | 14-60 |
| 10 | 16-85 |
| 12 | 18-90 |
| 16 | 24-110 |
| 20 | 32-150 |
| 24 | 50-180 |
| 30 | 60-180 |
| 36 | 60-180 |
