DIN 985 Гайка самоконтрящаяся с нейлоновой вставкой
Характеристики / Таблица параметров
| Тип изделия: | Гайки |
| Направление: | машиностроительный крепеж |
| Тип номенклатуры: | шестигранные гайки |
| Тип материала: | A2 / A2-70 / A4 / A4-80 / Ms (латунь) / Steel (сталь) |
| Тип покрытия: | Ni (никель) / Phosphate (фосфатное) / Zn (цинк) / Zn black pass. / Zn yellow pass. / Zn-Ni (цинк-никель) / black flZnyc/Znncl 480h / black flZnyc/Znncl 720h / flZnyc|Znncl 480h / flZnyc|Znncl 720h / geomet / без покрытия |
| Класс прочности/твердость: | 10 / 12 / 5 / 6 / 8 / Gr2 / Gr5 / Gr8 |
| Форма: | UNC / UNF |
| Тип резьбы: | дюймовая UNC / дюймовая UNF / мелкая метрическая / метрическая |
| Вид упаковки: | кг / шт |
Формы исполнения
- Исполнение с метрической резьбой - основной или мелкий шаг
- Исполнение с дюймовой резьбой - тип UNC или UNF.
Аналоги* стандарта
- ISO 10511 Самоконтрящаяся гайка со стопорным кольцом.
Рассчитать вес
Скачать DIN 985-ru Аналоги DIN 985
- Цена:
от 13620 руб. / шт - 30 позиций
ISO 10511 Гайка шестигранная низкая
- машиностроительный крепеж
- Тип изделия:
шестигранные гайки
*Употребление термина "Аналог” не означает 100% ее соответствие.
Во избежание недоразумений при приобретении изделий, уточняйте информацию у наших консультантов. Цены и вся информация на сайте носит справочный характер и не является публичной офертой.
На нашем складе в постоянном наличии самоконтрящиеся гайки DIN 985. Вы можете заказать их оптом с доставкой в ваш город. Изделия выполнены из углеродистой стали, нержавеющей (A2, A2-70, A4, A4-80) и из латуни. Стальная гайка классами прочности 5, 6, 8, 10 и 12. Также крепежный элемент из стали обладает цинковым, никелевым или фосфатным покрытием.
Формы исполнения резьбы гаек DIN 985 представлены метрической (основной и мелкий шаг), а также дюймовой резьбой UNC и UNF. Обратившись к нашим консультантам вы получите информацию о взаимозаменяемости самоконтрящихся гаек. Так для стандарта DIN 985 частичным аналогом является изделие, стандартизованное по ISO 10511 (наличие стопорного кольца).
Внутри крепежного элемента имеется специальное кольцо. Это нейлоновая вставка, благодаря которой соединение получает дополнительную герметичность. С рабочими характеристиками и точными параметрами детали вы можете ознакомиться в таблице. Типоразмеры гайки DIN 985, диаметрами от М2,5 до М48 в наличии и под заказ.

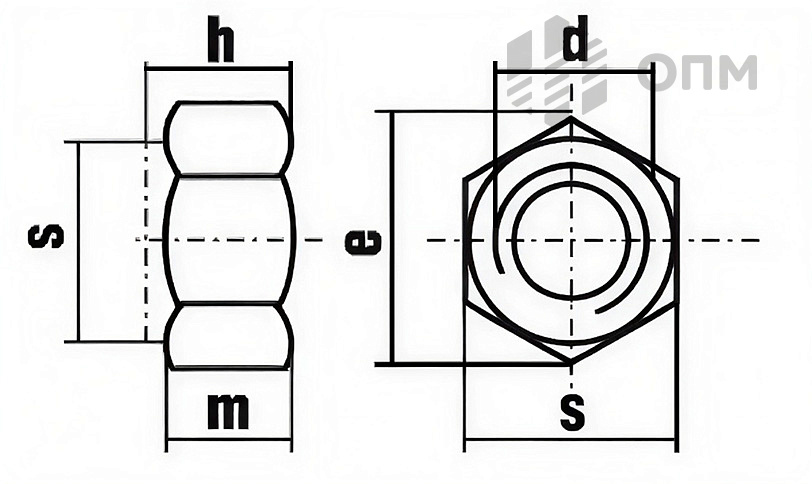

| d | d с мелким шагом резьбы | e | h | m | s | |
| M2,5 | под заказ | под заказ | под заказ | под заказ | под заказ | под заказ |
| M3 | - | - | 6,01 | 4 | 2,4 | 5,5 |
| M4 | - | - | 7,66 | 5 | 2,9 | 7 |
| M5 | - | - | 8,79 | 5 | 3,2 | 8 |
| M6 | - | - | 11,05 | 6 | 4 | 10 |
| M7 | - | - | 12,12 | 7,5 | 4,7 | 11 |
| M8 | M8×1 | - | 14,38 | 8 | 5,5 | 13 |
| M10 | M10×1 | M10×1,25 | 18,90 | 10 | 6,5 | 17 |
| M12 | M12×1,25 | M12×1,5 | 21,10 | 12 | 8 | 19 |
| M14 | M14×1,5 | - | 24,49 | 14 | 9,5 | 22 |
| M16 | M16×1,5 | - | 26,75 | 16 | 10,5 | 24 |
| M18 | M18×1,5 | M18×2 | 29,56 | 18,5 | 11,3 | 27 |
| M20 | M20×1,5 | M20×2 | 32,95 | 20 | 14 | 30 |
| M22 | M22×1,5 | M22×2 | 35,03 | 22 | 15 | 32 |
| M24 | M24×1,5 | M24×2 | 39,55 | 24 | 15 | 36 |
| M27 | M27×1,5 | M27×2 | 45,20 | 27 | 17 | 41 |
| M30 | M30×1,5 | M30×2 | 50,85 | 30 | 19 | 46 |
| M33 | - | M33×2 | 55,37 | 33 | 22 | 50 |
| M36 | M36×1,5 | M36×3 | 60,79 | 36 | 25 | 55 |
| M39 | - | M39×3 | 66,44 | 39 | 27 | 60 |
| M42 | M42×1,5 | M42×3 | 72,09 | 42 | 29 | 65 |
| M45 | - | M45×3 | 76,95 | 45 | 32 | 70 |
| M48 | M48×2 | M48×3 | 82,60 | 48 | 36 | 75 |
