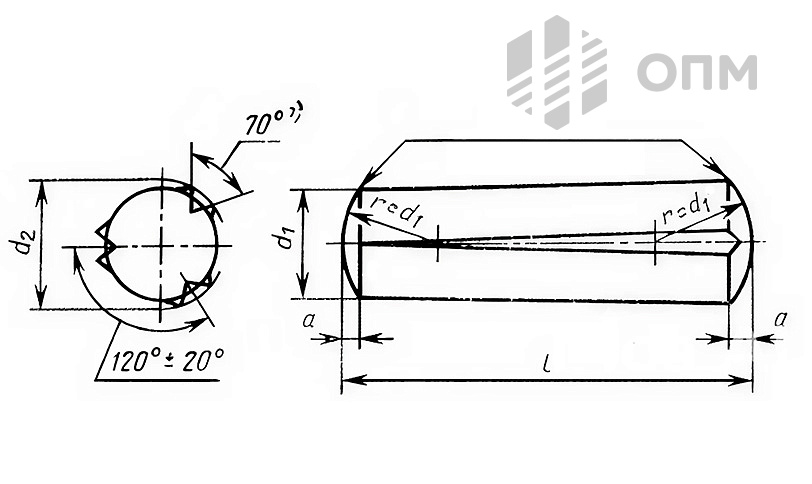

ГОСТ 10773-93 Штифт цилиндрический с коническими насечками

ГОСТ 10773-93 Штифт цилиндрический в СПб

Тип изделия:	Штифты
Направление:	машиностроительный крепеж
Тип номенклатуры:	штифты
Тип материала:	Steel (сталь)
Тип покрытия:	Oxide (оксидное) / без покрытия
Вид упаковки:	шт

Рассчитать вес

Скачать ГОСТ 10773-93

В ОПМ представлен штифт ГОСТ 10773-93 цилиндрический/ Изделие с коническими насечками выполнено из стали с оксидным покрытием. Возможны также варианты без покрытия. Звоните и заказывайте штифты ГОСТ 10773-93 оптом с доставкой в ваш город.

Тип материала

Тип покрытия

Диаметр

Длина

наличие

Название	В упаковке	Цена, упак.
Штифт 3х 6 Хим. Окс. прм ГОСТ 10773-93	1000 шт	Запросить цену
Штифт 3х20 ГОСТ 10773-93	500 шт	Запросить цену
Штифт 4х22 ГОСТ 10773-93	500 шт	Запросить цену
Штифт 6х36 ГОСТ 10773-93	500 шт	Запросить цену

Штифт 3х 6 Хим. Окс. прм ГОСТ 10773-93

В упаковке 1000 шт

Запросить цену

Штифт 3х20 ГОСТ 10773-93

В упаковке 500 шт

Запросить цену

Штифт 4х22 ГОСТ 10773-93

В упаковке 500 шт

Запросить цену

Штифт 6х36 ГОСТ 10773-93

В упаковке 500 шт

Запросить цену

Артикулы с 1 по 4 из 4

Параметр	1,5 (h9)	2 (h9)	2,5 (h9)	3 (h9)	4 (h11)	5 (h11)	6 (h11)	8 (h11)	10 (h11)	12 (h11)	16 (h11)	20 (h11)	25 (h11)
( a \approx ) (ширина насечки)	0,2	0,25	0,3	0,4	0,5	0,63	0,8	1	1,2	1,6	2	2,5	3
Минимальная двойная нагрузка на срез, kN	1,6	2,84	4,4	6,4	11,3	17,6	25,4	45,2	70,4	101,8	181	283	444
( d_2 ) для μ=8 (номин./мин./макс.)	-	-	-	-	1,63 (+0,05/0)	-	-	-	-	-	-	-	-
( d_2 ) для μ=10	7,75/8,25	-	-	-	-	-	-	-	-	-	-	-	-
( d_2 ) для μ=12	-	-	-	3,30 (±0,05)	-	-	-	-	-	-	-	-	-
( d_2 ) для μ=14	-	-	-	-	-	-	-	-	-	-	-	-	-
( d_2 ) для μ=16	-	-	-	-	-	1,60 (±0,05)	-	-	-	-	-	-	-
( d_2 ) для μ=18	-	-	-	-	-	-	-	-	-	-	-	-	-
( d_2 ) для μ=20	-	-	-	3,25 (±0,05)	-	-	6,35 (±0,05)	-	-	-	-	-	-
( d_2 ) для μ=22	-	-	-	-	-	-	-	-	-	-	-	-	-
( d_2 ) для μ=24	-	-	-	-	-	-	-	-	-	-	-	-	-
( d_2 ) для μ=26	-	-	-	3,20 (±0,05)	4,30 (±0,05)	5,30 (±0,05)	-	-	-	-	-	-	-
( d_2 ) для μ=28	-	-	-	-	-	-	-	-	-	-	-	-	-
( d_2 ) для μ=30	-	-	-	-	-	-	-	-	-	-	-	-	-
( d_2 ) для μ=32	-	-	-	-	-	-	-	-	-	-	-	-	-
( d_2 ) для μ=35	-	-	-	-	-	-	-	6,30 (±0,05)	8,35 (±0,05)	-	-	-	-
( d_2 ) для μ=40	-	-	-	-	-	-	-	-	-	-	-	-	-

Номин. l, мм	Мин./Макс. (для всех d1)	Допуск (общий)
4	3,5 / 4,5	±0,5 мм
5	4,5 / 5,5	±0,5 мм
6	5,5 / 6,5	±0,5 мм
8	7,5 / 8,5	±0,5 мм
10	9,5 / 10,5	±0,5 мм
12	11,2 / 12,8	±0,8 мм
14	13,2 / 14,8	±0,8 мм
16	15,2 / 16,8	±0,8 мм
18	17,2 / 18,8	±0,8 мм
20	19,2 / 20,8	±0,8 мм
22	21,2 / 22,8	±0,8 мм
24	23,2 / 24,8	±0,8 мм
25	24,2 / 25,8	±0,8 мм
26	25,2 / 26,8	±0,8 мм
28	27,2 / 28,8	±0,8 мм
30	29,2 / 30,8	±0,8 мм
32	31,0 / 33,0	±1,0 мм
35	34,0 / 36,0	±1,0 мм
36	35,0 / 37,0	±1,0 мм
40	39,0 / 41,0	±1,0 мм
45	44,0 / 46,0	±1,0 мм
50	49,0 / 51,0	±1,0 мм
55	53,8 / 56,2	±1,2 мм
60	58,8 / 61,2	±1,2 мм
65	63,8 / 66,2	±1,2 мм
70	68,8 / 71,2	±1,2 мм
75	73,8 / 76,2	±1,2 мм
80	78,8 / 81,2	±1,2 мм
85	83,8 / 86,2	±1,2 мм
90	88,8 / 91,2	±1,2 мм
95	93,8 / 96,2	±1,5 мм
100	98,5 / 101,5	±1,5 мм
110	108,5 / 111,5	±1,5 мм
120	118,5 / 121,5	±1,5 мм
